图文介绍虽好，但视频更能展现直流系统接地故障定位仪三相交直流指示仪表校验装置品类齐全产品的全貌。我们为您准备了详细的产品视频，点击观看，让产品介绍更加生动直观。
以下是:四川直流系统接地故障定位仪三相交直流指示仪表校验装置品类齐全的图文介绍
天正华意电气设备(四川省分公司)是生产 微机继电保护测试仪的专业厂家，我公司本着“质量di yi，服务至上”的经营宗旨，重视科技创新，始终认为：科学技术是di yi生产力。本公司拥有一批高技术、高素质的员工队伍，以对产品高度认真负责的态度，精益求精、一丝不苟的工作作风，地出色完成客户对我们的要求，我公司生产的 微机继电保护测试仪受到用户一致好评。
本厂坚持“服务客户、产品稳定”的原则，不断吸收国内外同类产品的优点，力求在质量与外观质量满足客户，使产品更适应市场需求。我们将一如既往地以较好的产品质量、良好的售后服务，与您携手共创美好明天！
四川直流系统接地故障定位仪信号发生器与检测器不受距离限制在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。3.7 运行、可靠信号发生器是需要接入直流系统之中的，这就对设备的性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0—5.0mA 的信号电流，且功率小于0.2W，适用于各类直流系统，对直流系统的运行、可靠运行提供了保障。四、装置主要技术指标4.1 可检测接地电阻范围 系统电压为220V时： 0 -500KΩ系统电压为110V时： 0 -250KΩ系统电压为48V时： 0 -50KΩ系统电压为24V时： 0 -10KΩ4.2 检测信号功率 ≤ 0.2W(信号发生器输出功率)?输出信号频率：2.5Hz4.3 抗对地分布电容值：对地电容单支路≤8uF，系统对地总电容≤100uF；4.4 适用直流系统电压：220V±10％，110V±10％，48V±10％，24V±10％，或用户提出其它电压等级；4.5环境温度：-35℃～＋55℃；4.6 相对湿度：≤95％ 4.7总质量：2.8kg 4.8 外形尺寸（铝合金包装箱）：460x240x120（mm）五、使用方法5.1 将信号发生器接入直流系统：信号发生器的信号连线，红夹接正母线，黑夹接负母线，黄夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。5.2 按不同电压等级自适应输出信号：信号发生器自适应不同电压等级的直流系统，系统无接地故障时，“正常”指示灯亮。液晶显示屏显示接入直流系统电压、正对地电压、负对地电压。系统有接地故障时，信号发生器自动判断接地极性，如果系统正接地，信号发生器“正接地”指示灯亮，在向系统输出信号的同时，“正接地”指示灯闪烁。如果系统负接地，“负接地”指示灯亮，在向系统输出信号的同时，“负接地”指示灯闪烁。同时液晶显示屏显示系统正对地电压、负对地电压、系统对地绝缘总阻抗。

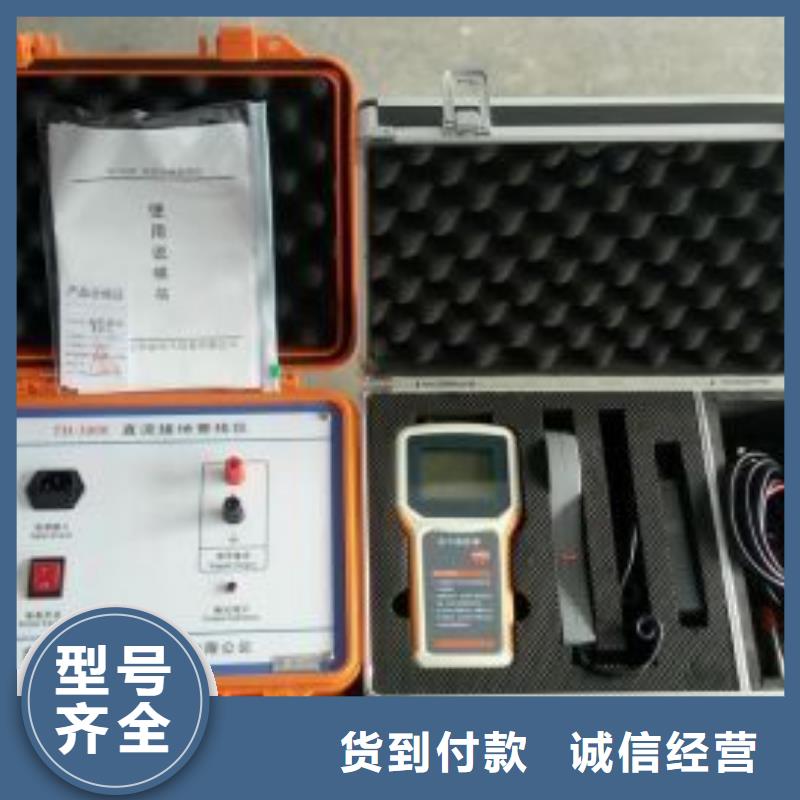

四川直流系统接地故障定位仪技术参数1、信号发送器：工作电压：直接从母线上取电(工作电压为48V～260V)母线接地电阻检测范围：0-500 KΩ母线接地电阻测量精度：误差≤10％功耗：小于10W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.7㎏适应温度：-10℃-＋50℃2、接收器：工作电压：12V（锂电池工作,工作电压为10.8V～12.6V）支路接地电阻检测范围：0-200 KΩ支路接地电阻测量精度：误差≤10％ 功耗：小于1W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.5㎏适应温度：-10℃-＋50℃四、前面板各部件功能及菜单介绍：（一）、信号发送器1、电源开关：开关置ON，接通工作电源，电源指示灯亮。2、母线/支路：开关置母线时，仪器检测母线（电桥测量）；开关置支路时，仪器检测支路（电桥不测量）。3、显示器：彩屏，分辨率320＊240，动态显示。（二）、接收器 、电源开关2、按键：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(确定)。3、显示器：彩屏，分辨率320＊240，动态显示。（三）、 接收器菜单说明:1、报警门限设定支路接地报警门限2、语音功能（1）、总开关语音总开关（2）、开机语音未启用（3）、同步提示未启用（4）、电池欠压开：电池电压低于10.8V时 ，语音报警输出关：电池电压低于10.8V时 ，蜂鸣器报警输出（5）、接地报警开：接地电阻小于等于报警门限时 ，语音报警输出关：接地电阻小于等于报警门限时 ，蜂鸣器报警输出3、同步信号开：发送机接收机有同步信号（优先选用、测量准确）关：发送机接收机无同步信号4、检测方式自动检测：表示实时检测，无须人工按键手动检测：表示需按ENTER键才进入检测5、开机显示未启用6、开始检测进入检测界面
