以下是:河北变压器绕组变形测试仪_TH-3A微机继电保护测试仪品种全的图文介绍

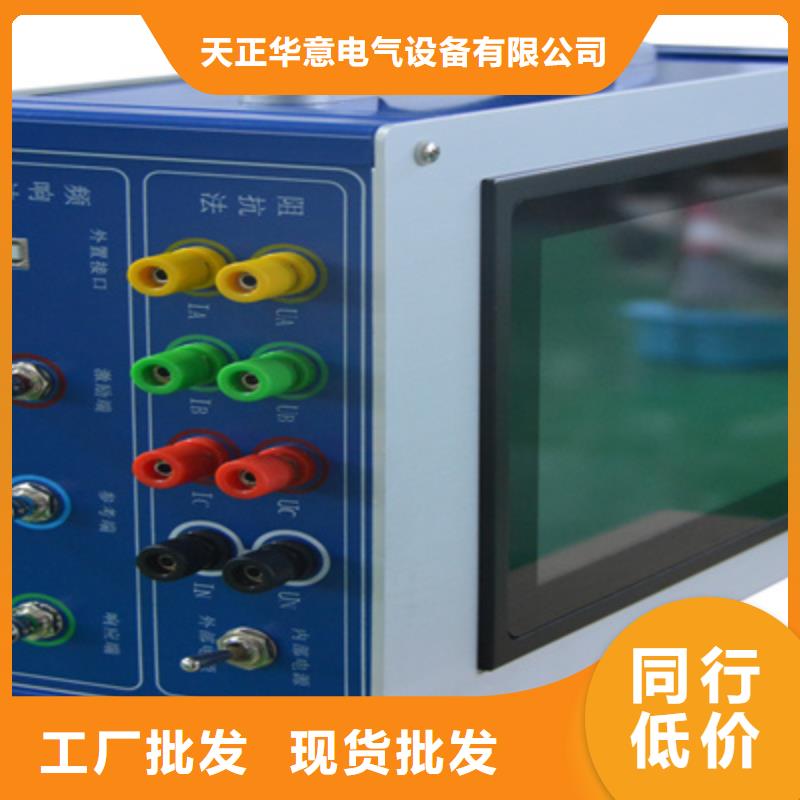

河北变压器绕组变形测试仪一体机变压器绕组变形频响特性测试装置一、主要技术特点：?采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。?测量速度快，对单个绕组测量时间1-2分钟以内。?频率精度非常高，精度高于0.001％ 。?数字化频率合成，频率稳定性更高。?5000V电压隔离、充分保护测试电脑。?可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。?软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。?软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。?现场接线简单、使用方便。二、主要技术指标?测量速度：单相绕组1分钟-2分钟?输出电压：Vpp-25V，测试中自动调整?输出阻抗：50Ω?输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）?扫频范围：10Hz－2MHz(10MHz选配)?频率精度： 0.001％?每通道采样频率：100Msps?扫频方式：线性或对数，扫频间隔和点数可任意设置?曲线显示：幅频曲线（相频曲线，选配）?测量动态范围宽：－120dB～20dB?供电电压：AC220V±10％?主机重量： 6kg?主机体积:352mm＊272mm＊150mm三、选型备注： 根据以下指标，分为不同型号：● 扫频范围 2M/10M● 幅频曲线/相频曲线● 分体机/一体机● 单相/三相自动测试● 频响法/频响法＋阻抗法二合一等★ 本产品可依据用户需求指标设计制做。

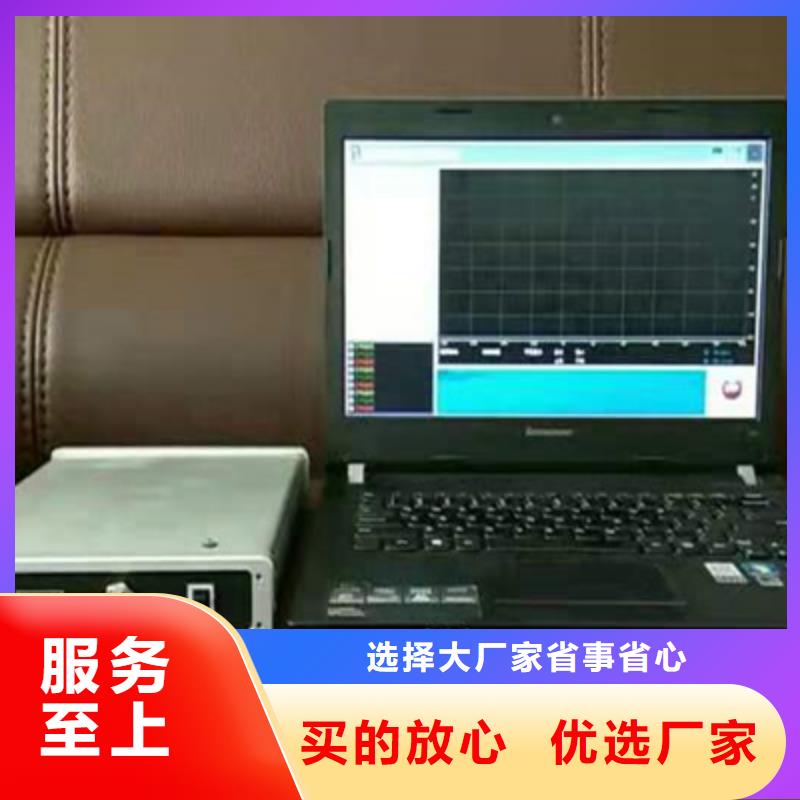

河北变压器绕组变形测试仪四、频响法使用特点1.变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成。测量部分使用USB接口与平板电脑或者笔记本电脑连接。2.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。3.仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达10MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。4.仪器智能化程度高，使用方便，具有自动量程调节，自动采样频率调节等多种功能。5.软件采用windows平台，兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。6.提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。7.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。8.软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。9.软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观 察和停止测量。10.每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过10分钟。11.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。12.可使用三相全自动测量方式，将三相测量线一次接好，无需每次测量一相后换线，自动完成三相测量，自动保存测量结果。
天正华意电气设备(河北省分公司)秉承一贯的“精益求精、客户至上”的宗旨，坚持引进消化国内外先进技术、紧密结合用户的需求，研发自有 微机继电保护测试仪产品，打造自有品牌，以严格、科学的管理，经营好研发、生产及销售的每个环节，发扬工匠精神，做好每一款 微机继电保护测试仪产品，在 微机继电保护测试仪的道路上越走越远！
河北变压器绕组变形测试仪调入数据文件选取“浏览”,会出现一个数据文件系统树性结构。可以双击文件名称或者单击文件名前的选择框，将所需数据文件打钩并加入到文件列举窗口，（软件界面的正上方）。当列举窗口的文件被选中后，其所包含的曲线数据会显示在曲线坐标系，曲线的数据分析结果会显示到数据分析列表中。（软件界面的正下方）。再双击文件名称或者单击文件名前的选择框，就可以取消掉正在显示的数据文件。选择“分析测试报告”将会对已选择显示的曲线数据文件中的前三条曲线显示测试报告，并可输出到Word文档提供查看和打印。注意：不同测试频率或测试频率步长的数据文件不能一同调入和分析。13.5分析数据报告选择“分析测试报告”,会出现一个数据文件报告。上方显示的是加入的曲线分析结论。结论将根据选择曲线的相位关系出现不同的结果。如果是不同相的两条曲线，将根据相关系数的大小得出“一致性很好”、 “一致性较好”、 “一致性较差”、 “一致性很差”等结果，如果是同相的两条曲线，将根据相关系数的大小得出“正常绕组”、 “轻微变形”、 “明显变形”、 “严重变形”等结果。选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。13.6分析数据曲线调入数据文件后，可用线性坐标或对数坐标显示波形，也可以使用二维或三维模式查看多种曲线，选择“数据”工具栏项目，可以打开数据文件所在的文件夹，方便使用者直接查看数据文件或Word分析报告。13.7其它操作选择“设置”中的“频段设置”，可设置高中低频段的范围，将影响报告中的相关系数和均方差显示。
