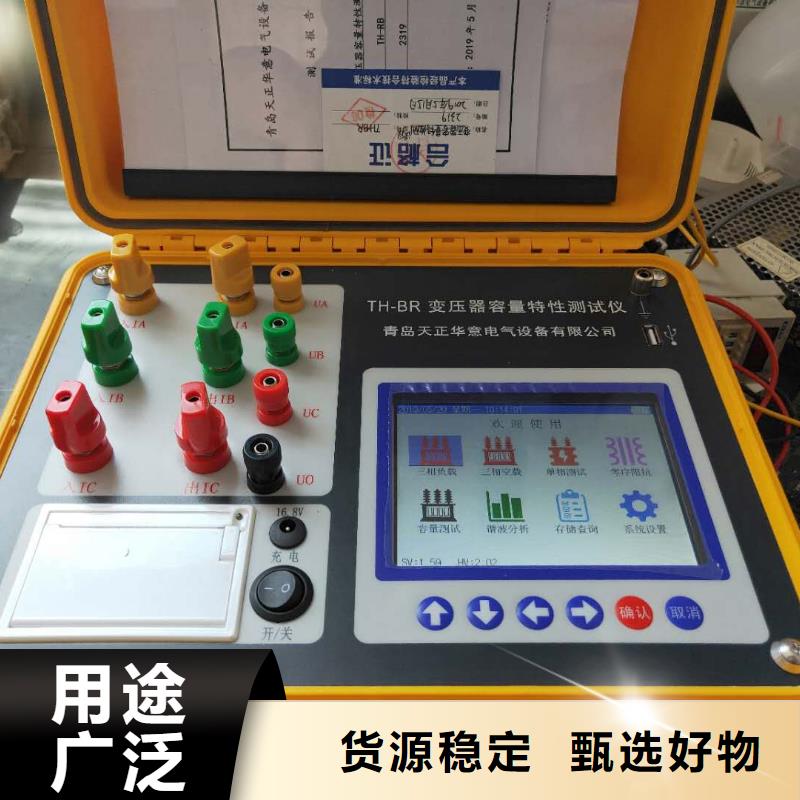

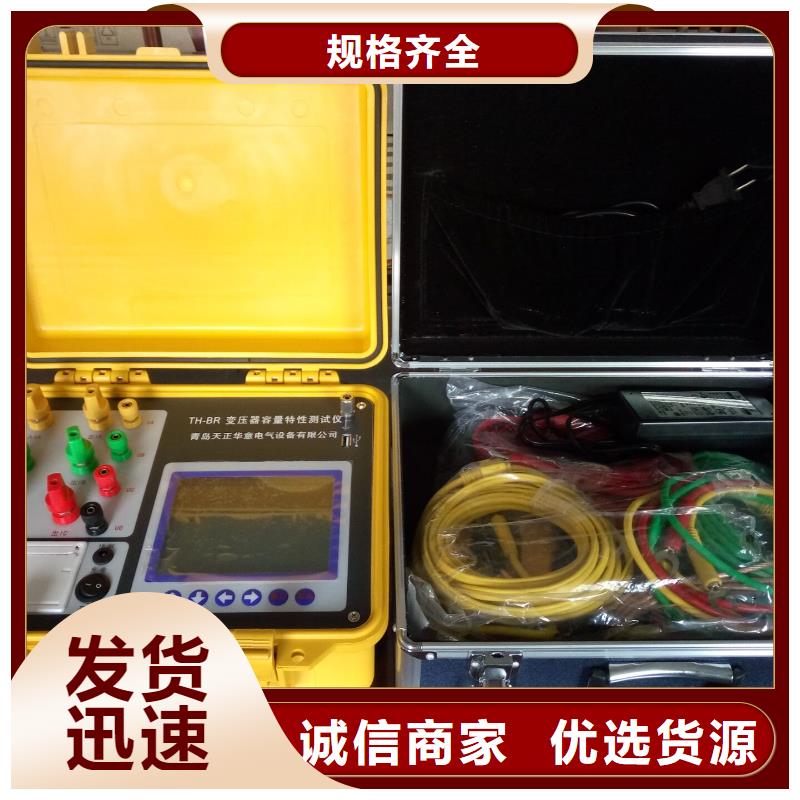

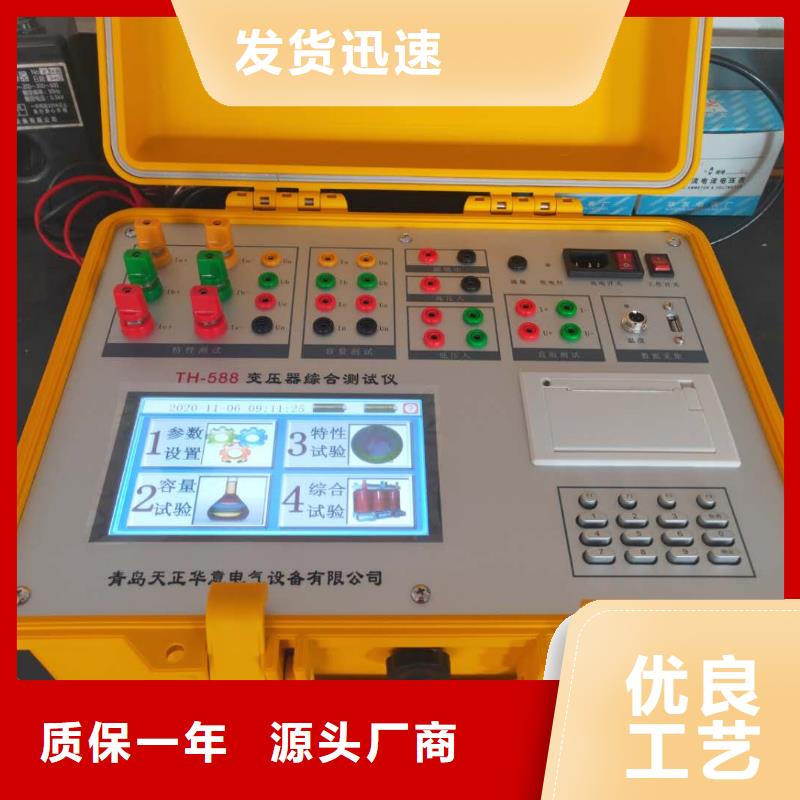

以下是:山东【变压器容量特性测试仪】-蓄电池充放电测试仪大厂生产品质的图文介绍
山东变压器容量特性测试仪有源负载正确设置了特性参数后，再进行有源负载的测试功能。按照“测试钳接在被试变压器的高压侧，低压侧要良好短接”的原则接好线后，按确定键测试；测试完毕后结果显示在液晶屏上，测试结果包括：三相测试电压值（Ua、Ub、Uc）、三相测试电流值（Ia、Ib、Ic）、三相实测损耗值（Pa、Pb、Pc）、校正到额定试验条件下（额定电流、温度校正到设定温标）的短路损耗数值、校正到额定条件的阻抗电压，被测变压器的高压电阻和高压电抗。图十一 有源负载试验操作提示图十二 有源负载测试结果屏4.3.3 结果查询可以对保存的结果进行浏览、打印、删除、上传等功能。4.4 特性试验图十三 特性试验4.4.1 单相空载a)为确保仪器的准确度，在低压侧施加额定电压值，比如低压侧电压为0.4KV，变压器的A、B、C各相做单相空载试验时必须使用单相交流可调电源。b)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。做A相空载时，将黄色测试钳子夹在变压器低压侧的a相接线柱，将红色测试钳子夹在变压器低压侧的公共端；测试钳得粗细线，按接线示意图联接（粗线接电流，细线接电压）。c)接线无误后，接通单相可调交流电源调压到231V，按‘开始测试’键，进行A相的测试，待数值稳定后按‘A相测试’键此时完成a相测试。注意：完成a相测试后必须先断开所施加的231V交流电源，然后换相测试（每测试完一相必须先断开电源）。图十四 单相空载接线提示图d)做B相空载时，将黄色测试钳子夹在变压器低压侧的b相接线柱，将红色测试钳子夹在变压器低压侧的公共端；接线无误后，接通单相可调交流电源调压到231V，待数值稳定后按‘B相测试’键此时完成B相测试。e)做C相空载时，将黄色测试钳子夹在变压器低压侧的c相接线柱，将红色测试钳子夹在变压器低压侧的公共端；接线无误后，接通单相可调交流电源调压到231V，待数值稳定后按‘C相测试’键此时完成C相测试。f)三相分别测试完毕后显示实测空载损耗以及校正后的空载损耗（这里的校正是指非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值）。
山东变压器容量特性测试仪容量测试参量设置界面在选中‘容量测试’功能时，进入容量测试参量设置屏。如图4所示：图4、容量参数设置容量测试设置屏可见，项目有：试品编号、设置日期、设置时间、当前温度、阻抗电压、高额电压、试品类型、分接档位、联结组别、参比容量、界面风格。显示屏下一行为开始测试，当手形指针指到此项目时按确定即开始测试。各项参数的含义和作用如下：?试品编号：为了区分所测试的变压器，人为的为其编号（共6位数，可为0~9数字或26个英文字母），以便在查阅时不会将几组结果混淆。?设置日期：用来对日期进行设置，调整当前显示的年、月、日。?设置时间：用来对时间进行设置，调整当前显示的时、分、秒。?当前温度：输入当前的被测变压器的本体温度，用于对测试结果做温度校正，因容量判断主要的依据为变压器的短路试验的数据包括阻抗电压和短路损耗，根据我们所测出的实际数据，按要求校正到额定条件时的短路损耗数值，再查表得到被试变压器的实际容量；首先是非额定电流的校正，同时国标要求变压器的短路损耗应在环境温度为75℃（针对油浸式变压器，干变根据不同要求分别为100℃、120℃、145℃）时进行，当前温度的准确直接影响容量的判断结果。?阻抗电压：当测试非标变压器时，需输入此项参数，才可测出实际容量。?高额电压：指被试变压器施压侧的额定电压值。用于区别不同电压等级的变压器；相同容量、不同电压等级变压器的短路试验参数值是不同的；要做到准确判断，就必须输入被试变压器的高压侧额定电压。?试品类型：指变压器的不同类型。包括：国标油浸式配电变压器、国标干式配电变压器（13标准）、国标干式配电变压器（20标准）、单相变压器、非标准变压器五种选项。注意在测试非标类型和干式变压器时，需要输入被测变压器的阻抗电压；注意：当需要进行单相和三相空载试验进行变压器的型式判定时，在此必须将此参数设置正确，否则判定型式会混乱。?分接档位：指变压器分接开关当前位置；配变通常都有三个分接位置，通常在2分接测量，如果分接位置不在标准档位，而又不愿改变分接位置，必须输入当前的正确位置。
公司将一如继往地坚持“艰苦创业、科学求实、锐意改革、团结进取”的办厂方针。面对国际市场的激烈竞争和挑战，天正华意电气设备(山东省分公司)激流勇进，不断进行技术改造， 微机继电保护测试仪产品推陈出新，向高质量、高科技、科学管理、完善的服务迈进。

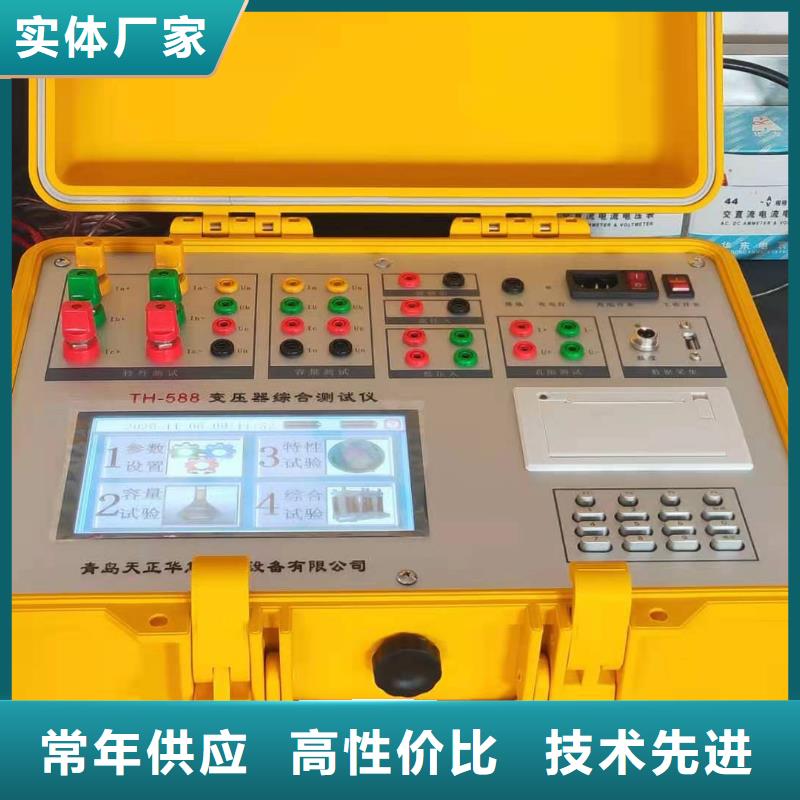

山东变压器容量特性测试仪键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）。?上下键在容量测试屏和参数设置屏中用来移动光标，使其指向需要要更改的参数（包括：容量设置部分的试品编号、当前温度、阻抗电压、高额定电压、试品类型、分接档位、联结组别、参比容量和特性测试部分的PT变比、CT变比、高额定电压、低额定电压、当前温度、设置日期、设置时间、变压器容量、接线方式等）。?上下键在记录浏览功能屏中用来翻阅记录。?左右键在容量测试参数设置功能屏中用来切换可选的项目，如分接档位、联接组别、参比容量，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值。键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键：在容量测试结果下，按存储键可存储当前容量测试结果。查询键：在主菜单下按下查询键，可查询已存储的容量数据。设置键：在主菜单下按下设置，可快速进入参数设置屏。F1~F5键：辅助功能键。F4是打印功能键。切换、自检、帮助、开关键：现为保留按键，无实际用途。
