走进真实的场景，感受产品的独特魅力！我们的直流系统接地故障定位仪配电终端检测装置定制定做视频将带您深入了解产品的每一个细节，让您对其优点和特点一目了然。
以下是:山东直流系统接地故障定位仪配电终端检测装置定制定做的图文介绍
客户导向，彰显特色、打造客户心中的一线品牌-天正华意电气设备(山东省分公司)，公司主营： 微机继电保护测试仪，欢迎询价。

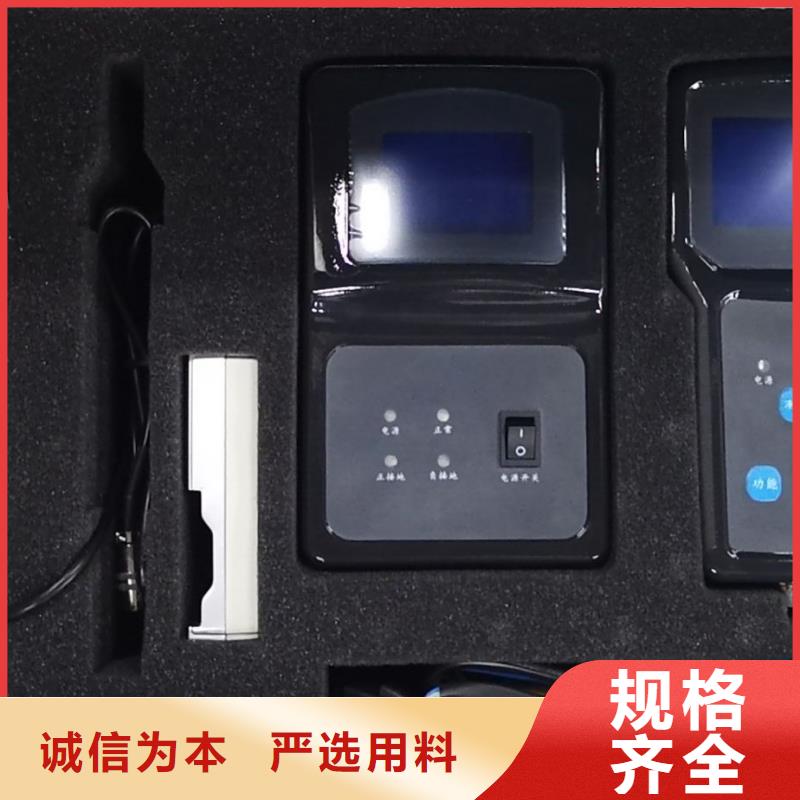

山东直流系统接地故障定位仪电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者保护拒动，危害电力系统正常运行。《中华人民共和国电力行业标准DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需尽快处理。由于直流系统的复杂性和动态性，直流接地故障往往难以定位，而传统的拉路法已无法满足在保证系统运行的情况下找出接地故障点，近几年来，相关规程中已经明文禁止采用拉路法的方式来进行接地故障点的定位。为了能够帮助现场维护人员快速准确地找出接地故障点，我公司通过多年努力，总结大量现场经验，开发出了便携式直流接地故障查找仪，该查找仪可以查找解决各电压等级（48V，110V，220V）直流系统中的间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、交直流窜电故障、多点接地等绝缘故障。便携式直流接地故障查找仪采用高分辨率传感单元对直流系统中接地点的漏电流进行采集，在220V电压等级下检测600KΩ以内的对地绝缘阻抗，检测速度快，定位精准，真正解决了直流系统中的绝缘故障问题。
山东直流系统接地故障定位仪装置原理2.2.1 绝缘故障查找原理系统分析仪与被测直流母线相连，采用乒乓原理计算被测直流系统的平衡桥电阻及对地绝缘电阻，如果被测直流系统存在绝缘故障，系统分析仪则向直流系统投入设定好频率和幅值的检测桥，探测仪通过对各支路中电流信号的检测来实现接地故障点的定位，检测原理如下图示：图中馈线1为正常馈线，馈线n为存在负对地绝缘故障的馈线，为绝缘故障阻值，R为系统平衡电桥。分析仪检测到绝缘故障后向直流系统投入检测桥，该检测桥以图示中的E、F表示，该检测桥的投入使直流系统对地电压产生一个已知频率的周期性变化量，设该变化量的频率为、使直流系统产生的对地电压变化幅值为，则流过上的电流变化幅值为，变化频率与检测桥投入频率相同。探测仪分别在A，B，C处进行检测。在A处检测不到该变化电流信号，说明馈线1没有绝缘故障，在B处可以检测到该变化电流信号，说明馈线n存在绝缘故障，而在C处检测不到该变化电流信号，从而可以确定绝缘故障点处于B、C之间。2.2.2 直流互窜查找原理系统分析仪与被测两段直流母线相连，向其中一段母线切换检测桥，比较两段母线电压变化波形，通过电压变化关系判断系统是否存在环网故障或绝缘故障，如果存在环网故障或绝缘故障，则持续启动检测桥，以供支路探测仪实现环网故障点的定位。当两段支路存在环网故障时，可使用探测仪和采集器对可能存在环网故障的支路进行逐一检测，根据探测仪显示波形和方向终实现环网故障点的查找。
