以下是:河北三相电能表校验装置_电力电气测试仪器海量库存的图文介绍
天正华意电气设备(河北省分公司)坐落于平度市平安路2号，交通发达，物流便捷。主营产品： 微机继电保护测试仪。公司秉承“诚信、优质、共赢”的经营理念，坚持用户至上、服务周全原则，用心解除客户所忧；以科技服务和优质产品服务客户；始终坚持以“想顾客之所想，急顾客之所急”的经营理念，不断前行；公司坚持技术的力量、不断创新、不断超越，与客户共成长。

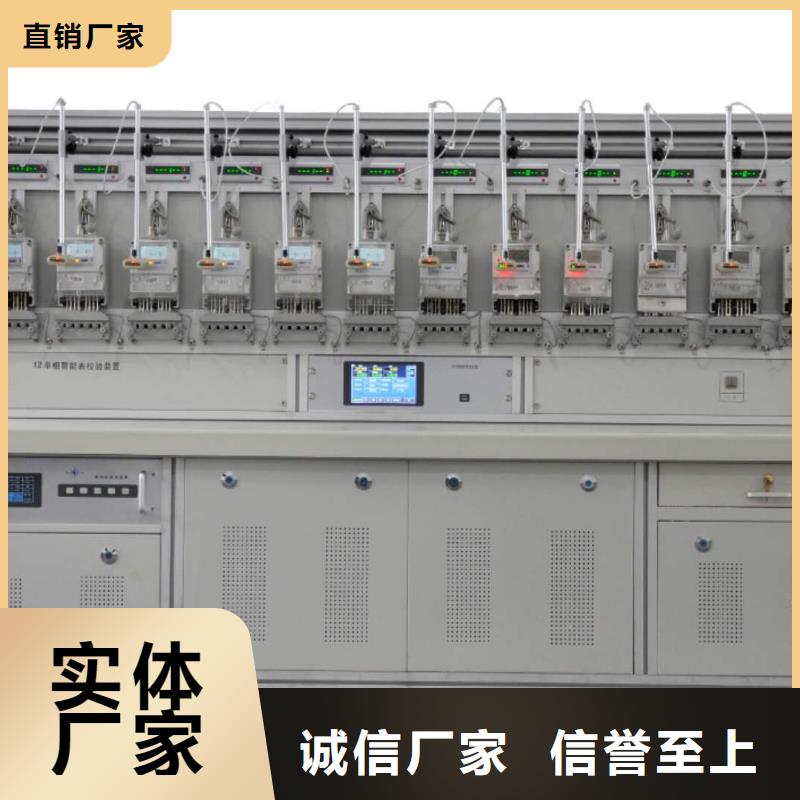

河北三相电能表校验装置数字合成正弦信号源输出的三相电压电流信号的相别、幅值、相位、频率，均软件可控。可由键盘或PC机控制实现电能表校验所需的负载点要求。标准锁相环电路和数/模转换器的高稳定度直流参考基准保证了输出正弦信号的长期稳定性。数字合成正弦信号源产生的电压和电流标准正弦信号，分别通过各自的反馈补偿调整电路送到电压功放和电流功放进行功率放大。放大的正弦电压信号经电压输出变压器升压后送到被校表和标准电能表。放大的正弦电流信号通过升流变压器升流后由装置的电流输出端子输出，串接标准表和各被校表电流线圈后回到升流器。输出电压、电流信号经电流、电压反馈采样互感器采样，反馈回功放前级的反馈补偿调整电路。装置的监视表（或标准表）提供输出实时监测。校验装置的软硬件设计，使输出电压、电流、相位、频率均具有满意的设置精度和调节细度，并具有较高的输出稳定度和较低的失真度。校验装置配置了由本公司自主开发的电能表校验系统软件，该软件需在Windows XP操作系统环境下运行。软件用菜单提示、视窗风格、功能强大，并提供多种检验报告打印格式供选择。

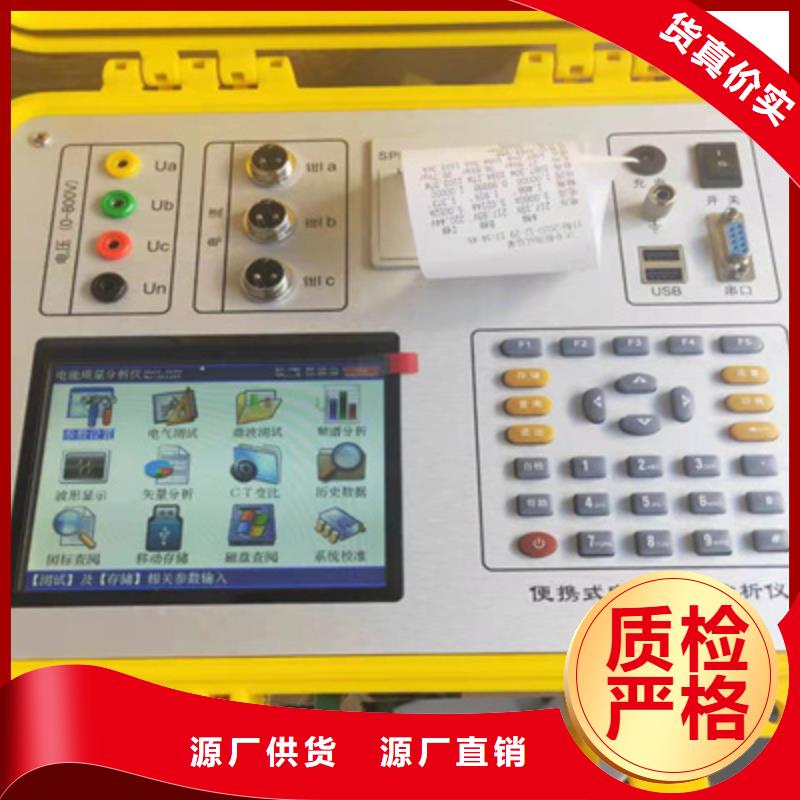

河北三相电能表校验装置 相电能表现场校验仪本产品主要用于0.1级及以上0.05级所有单、三相电能表的现场校验，特别增加的三相源，可以在用户无负荷或在实验室环境下实现对各类电能表的校验、双表同时校验、电参数测量、变比测试、谐波测试、错误接线判别校正、测试数据存储和查询等多种功能，5.7寸彩色液晶或触摸屏显示、中英文双语界面，多种供电方式选择，完全满足客户使用需求。具有钳表自校准功能，随时确保钳表精度稳定。产品功能：1、校验所有电能表电能误差，校核各种电能表常数；2、同时校验同一回路中的主副表或同一回路中的有功、无功表；3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；5、自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；6、表源一体，输出电流5A，输出功率８VA，在现场无负荷时进行电能表校验；7、自带模拟负载，可任意功率因数、任意电流大小输出，对电能表校验点进行测试；8、测量TA变比，测量 PT、CT 二次负荷；9、配 20A、100A、500A、1000A 钳，直接测量低压计量综合误差；10、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；11、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；12、可选配各类条码扫描枪，将电能表条码扫描并存储到仪器中；13、直接读取多功能电能表数据、测量各种电能表走字误差；14、电池供电、在线取电、外接电源等多种供电方式选择；15、支持小于5mA小电流测试，方便首检无负荷时接线识别；16、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；17、配专用电能表管理系统软件，实现无纸化办公；18、存储全部测量数据，包括工作参数，方便事后分析。

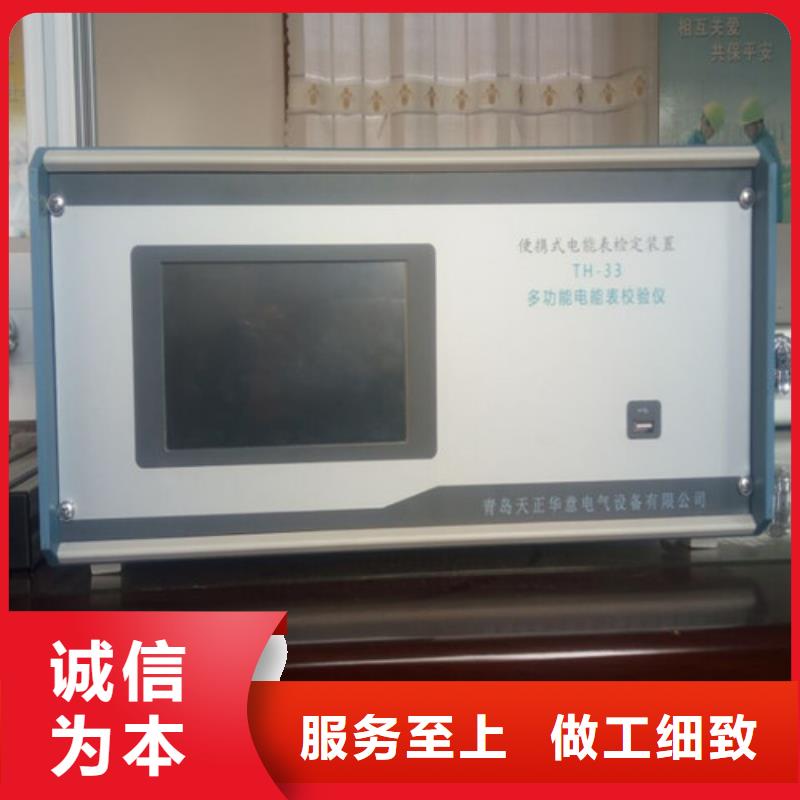

河北三相电能表校验装置三相电能表校验仪是适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身，是一款难得的高性价比仪器。功能特点?采用以高速浮点DSP处理器为核心的多处理器组合工作， 6通道同步保持16位ADC转换器，保证电压电流的同步计算。?采用8.4寸800×600分辨率工业级TFT液晶屏，显示清晰、美观、信息量大，可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。?采用按键和触摸屏结合的人机交互方式，操作方便。?具有144种错误接线判别（三相三线48种、三相四线96种）功能，并用文字准确清晰描述错误信息。?可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量，并用柱形图直观显示出来。?可以显示电压、电流各通道的波形。?内置电流互感器小2mA启动，在高供高计时，可空载进行电能表错接线判别。?内置大容量Flash存储空间，USB通讯接口，可以即插即用上传测试数据。?测试无盲区，可以测量国内外所有种类的电能表。?可以采用多种工作供电模式，既可以市电供电，也可以使用现场电网电源。

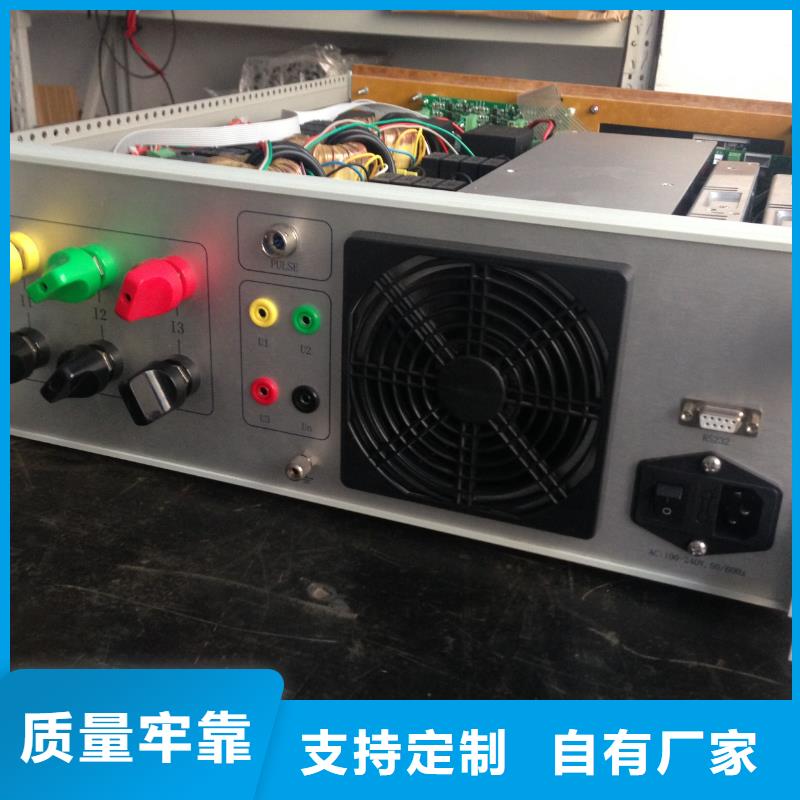

河北三相电能表校验装置被校电能表的接线方式方法2.3.1 工作电源的连接本仪器提供两种供电方式：市电供电和电压端子接入电源供电。这两种方式的切换是通过面板的电源转换开关来是实现的（如图2-1：8所示），当选择到“外”时，仪器通过市电供电；当选择到“内”时，仪器通过电压端子的Ua、Uo供电。由于本仪器工作电源范围是AC45V~450V，当用户现场工作时，即使没有市电供电，仅仅通过被测电能表的电压通道提供的能量，就可以使本仪器正常工作，给用户提供了的方便。2.3.2 脉冲采集的方式方法本仪器支持多种被校电能表的脉冲输入方法，如光电采样器、手动采样器或直接采集电子脉冲。当通过脉冲线直接采集电子脉冲时，要求使用本仪器配套的脉冲线。该脉冲线中，黑色线为电源负极，接在目标电能表脉冲输出端子的负极；黄色线为脉冲接收，接在目标电能表脉冲输出端子的输出端。2.3.3 电压、电流的连接方式方法下面分别给出校验单相电能表、三相三线电能表、三相四线电能表的接线方式，其中电流的接法分别给出了内置电流互感器和钳形电流互感器的，用户根据实际情况灵活选择。
