想要更直观地了解【变压器有载开关测试仪灭磁过电压测试装置今日新品】产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:四川【变压器有载开关测试仪灭磁过电压测试装置今日新品】的图文介绍
天正华意电气设备(四川省分公司)座落于平度市平安路2号，我公司主要产品有 微机继电保护测试仪等，我公司视产品质量为企业的生命，我们从原材料、除锈、涂敷到产品出厂的全过程进行质量跟踪控制。完善的质量管理体系和 先进的检测设备为用户提供优良产品提供可靠保障。
先进的工艺、检测设备，现代化的管理模式，高素质的员工队伍，高比例的专业技术人员，完备的资格，完善售 后服务，天正华意电气设备(四川省分公司)热忱欢迎国内外用户来我公司考察，指导、洽谈业务，全体员工将谒诚为您提供专业的服务。
四川变压器有载开关测试仪开关转换完后，仪器显示：蓝色的线条是仪器自动分析数据标定的线条，可以人性化的改动。此图为变压器有载开关有断点的波形，白颜色的圆圈是提醒用户注意。⑥点击“”放大变形显示，调整数据：可以选择 A相 B相 C相 分别查看按上下可以修改坐标，蓝色的线条一起移动，使测试的结果更加准确。返回上级屏幕这个时候要点击保存。⑦点击“打开”可以查询，保存 删除 导出数据文件导出文件删除二．不带绕组测试①．有中性点的把有载开关的U V W 三相的1 2 3 45。。分别连接在一起仪器的A B C O分别对应的接在U V W和中性点上，接线方式 YO 测试方法和带绕组测试一样。②. 没有中性点的把有载开关的U V W 三相的1 3 5 7。。分别连接在一起2 4 6 8。。分别连接在一起仪器的A B O分别对应的接在U V W上，接线方式Y 测试方法和带绕组测试一样③. 对于中间调压的有载开关U V W 三相的1 2 3 4.。。。分别连接在一起U V W 三相的另外一端都连接在一起作中性点仪器的 A B C O分别对应的接在U V W上和作的中性点上接线方式 YO 测试方法和带绕组测试一样。六．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间

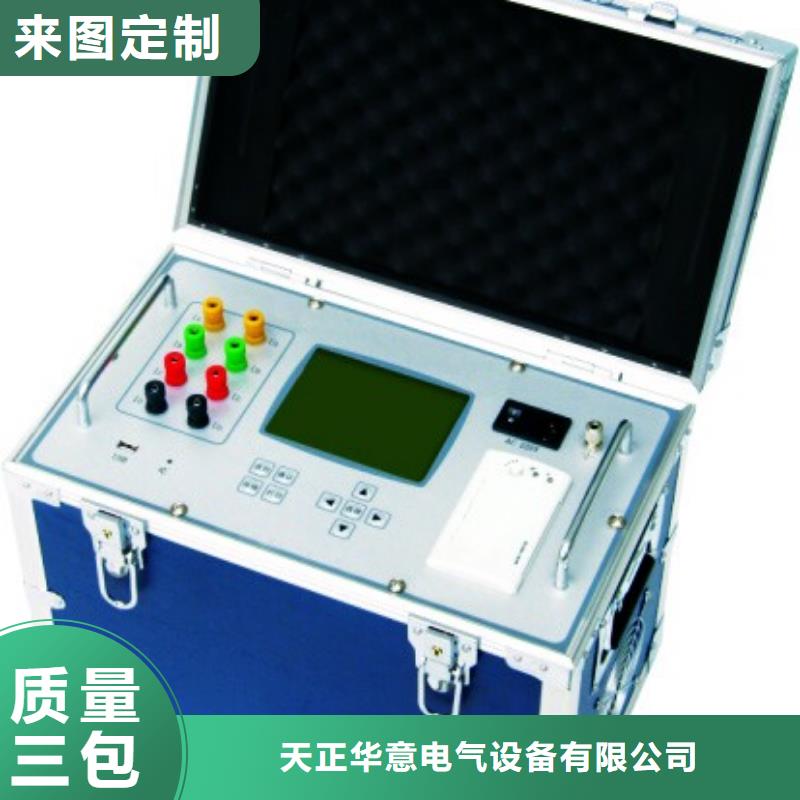

四川变压器有载开关测试仪变压器有载分接开关测试仪是根据中华人民共和国电力行业标准之高电压测试设备，通用技术条件DL/T846、四川当地8-2004设计，可以满足《电力设备交接和性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等要求。可实现对有载分接开关的过渡时间、四川当地过渡波形、四川当地过渡电阻、四川当地三相同期性等参数的测量，是测试有载分接开关的理想设备。（用户是调容的有载开关请提前告知）二．主要特点：①. 测试Y0 Y △型变压器，阻值不用换算直接显示；②. 数据分析人性化，可以自动的找出波形中间的故障，并做记号；③. 波形的显示是根据采样回的数据自动调整阻值和时间的幅度；④. △型变压器可以显示三相同期性；⑤. 仪器自动判断单电阻和双电阻；⑥. 可以带绕组或不带绕组进行测试；⑦. 四端接线方式，提供高精度电阻测量,且无需导线补偿；⑧. 在测试中间可以连续测试，节省变压器停电的时间；⑨. 仪器可以生存word报告，方便数据的管理和查询； ⑩. 仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；⑩. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。三．技术参数：①. 三相恒流源充电电流：9A/3A档；3A/1A 1.5A/0.5A 0.6A/0.2A档②. 端口电压：24V③. 过渡电阻电阻值：100Ω④. 过渡电阻小电阻值：0.1Ω⑤. 过渡电阻测量范围：3A档：0.1Ω～6Ω 1A档：0.4Ω～20Ω0.5A档：4Ω～40Ω 0.2A档：10Ω～100Ω⑥. 波形记录时间长度：300ms⑦. 采样速率：30k⑧. 时间分辨率：0.01ms ⑨. 电阻分辨率：0.01Ω⑩. 准确度：过渡电阻：±5％读数±0.1Ω 过渡时间：±0.5％读数±0.2mS⑩. 使用温度：-10～40℃
四川变压器有载开关测试仪测试检查接线无误后，打开仪器电源开关。开机画面为设置菜单如图2所示，。此时可修改当前测量开关的名称，档位，查找方式等，祥情请见后面高级设置一节。2、四川附近按“测试”键仪器显示“充电。。”、四川附近“7-＞8”见图3。这时可按“上、四川附近下”键设置档位,按上键变为“7-＞9”档，按下键变为“6-＞7”档。所设档位要和待测档位一致。同时可见到屏幕显示正在刷新的ABC三项波形线。待显示波形呈直线状态且三项数值相对稳定时（注：这是一个充电过程），再按“确认”键屏幕画面如图4所示: 此时，表示仪器正在测量开关从7档到8档的开关切换过程。（不改设置就显示07-08）3、四川附近启动有载开关，当听到有载开关动作对触头进行切换的声音时阻值随之发生变化。仪器将自动搜索到过渡波形，并显示在屏幕上。用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。各段参数的意义如图5所示，R1和R2是过渡电阻值, T0是三相同期,T2是桥接时间,T4是过渡时间。处理好三项的参数后，就可按“打印”键进行打印。这时打印的图纸包括波形和处理的参数值。
四川变压器有载开关测试仪．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间: 2011-5-6站名 温度: 湿度:设备名称: 设备编号:生产厂家: 出厂日期:额定容量: 分接范围:各级电压: 分接开关型号:联接型式: Y0型 过渡电阻:1－2档 试验数据波形:1－2档 试验结果:T0(ms) T1(ms) T2(ms) T3(ms) T4(ms) R0(Ω) R1(Ω) R2(Ω)A相 0.0 19.9 5.1 19.9 44.9 0.8 5.1 5.0B相 0.0 19.9 5.1 19.9 44.9 0.8 5.0 5.0C相 0.0 19.9 5.1 19.9 44.9 0.9 5.0 5.0试验
