为了给您提供更的【地下电缆管线探测仪】高压开关特性测试仪校准装置优良材质产品信息，解锁【地下电缆管线探测仪】高压开关特性测试仪校准装置优良材质产品新体验，视频带你玩转每个细节！
以下是:四川【地下电缆管线探测仪】高压开关特性测试仪校准装置优良材质的图文介绍

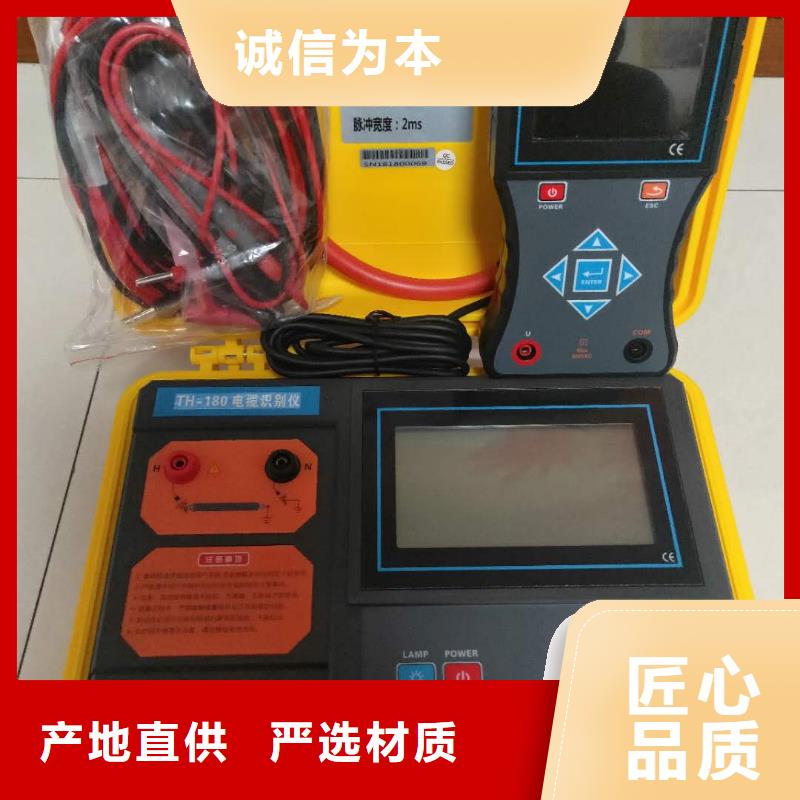

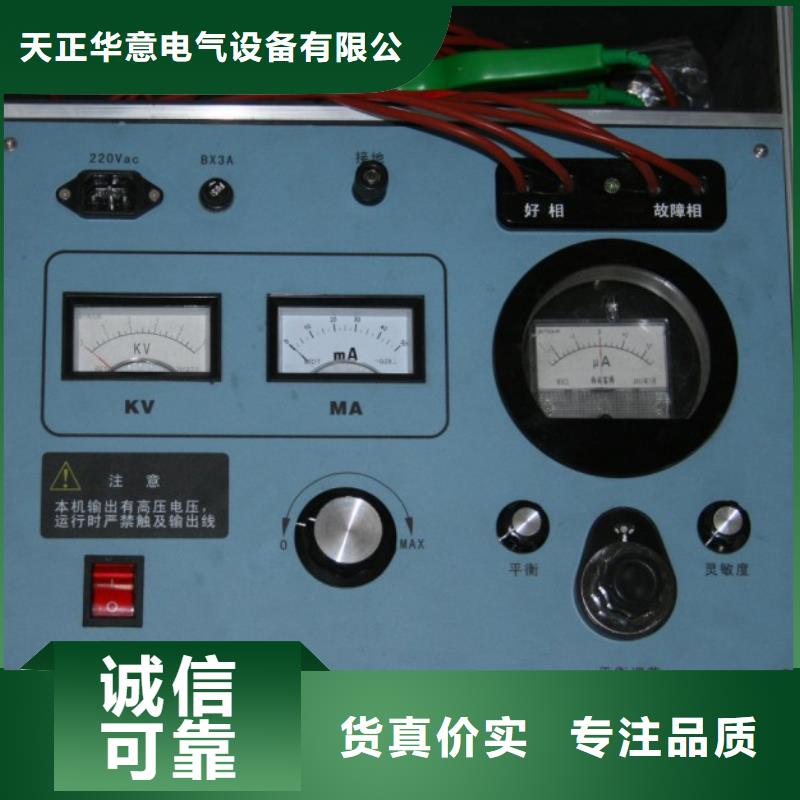

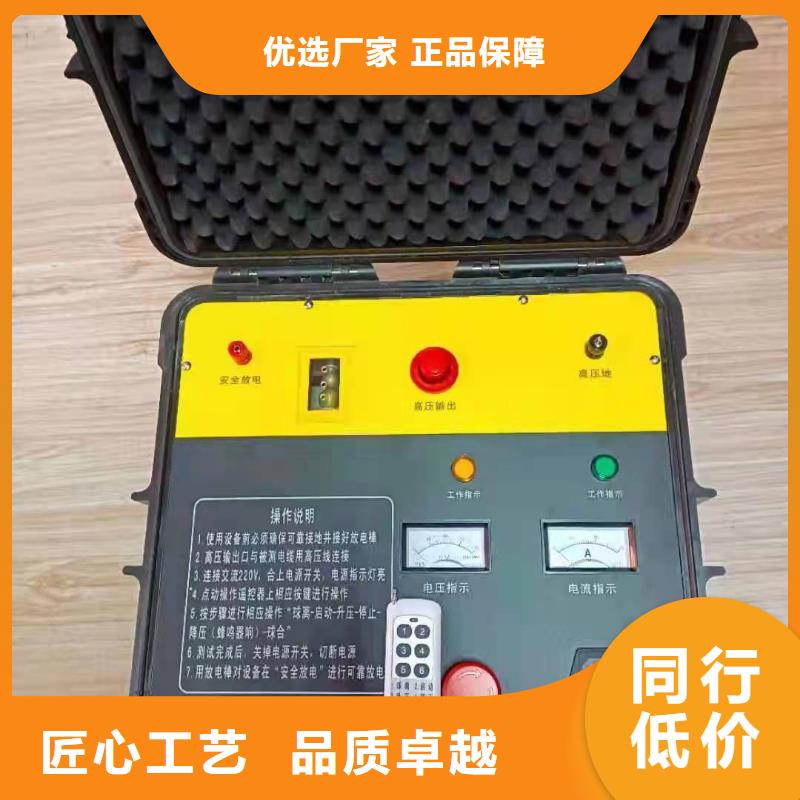

四川地下电缆管线探测仪 设备组成本设备包括发射机、接收机、空间磁场传感器及相关附件：发射机的接线盘、输出连接线、挂线杆、保护地线等组成。一、发射机在架空线处于离线状态下，向故障线路注入信号使接地故障复现，电流由发射机输出，流经故障线路，在接地点入地并返回发射机。发射机面板如图2-1-1所示：其中：1.控制器见图2-1-2发射机控制器。2.保护地端子：用于连接保护地线，接大地网。3.测试地插座：接工作接地线，接大地网。4.高压输出插座：用于连接故障线路。根据现场情况，可使用短连接线夹在开关柜的线路侧；若必须接在架空的线路上，则选用接线盘装的长连接线，并用挂线杆挂在故障线路上。图2-1-2发射机控制器其中：1、按键说明：五向键中的上下键：用于设定输出电流。【中键】用于修改输出方式。【启动】键：启动测试。【停止】键：停止测试。2、工作模式：指示当前工作模式。3、输出方式：断续/连续。断续输出：适用于空间磁场传感器定点方式。连续输出：适用于无线电流传感器定点方式。4、高压输出指示：当启动高压输出后动画指示高压输出，当停止高压输出后，显示绿色，并停止动画。5、输出电流：指示当前输出的电流。6、输出状态指示灯：红灯亮：高压合； 绿灯亮：高压分7、输出限制指示：电压限制：输出已经达到电压，无法继续提高输出电流。功率限制：输出已经达到功率，无法继续提高输出电流。二、接收机接收机用于在架空线正下方探测特征信号，使用时需要插入空间磁场传感器。
天正华意电气设备(四川省分公司)生产销售 微机继电保护测试仪,还有更多 微机继电保护测试仪相关的产品参数、实时报价、市场行情等信息请阅读以下文章了解更多资料。

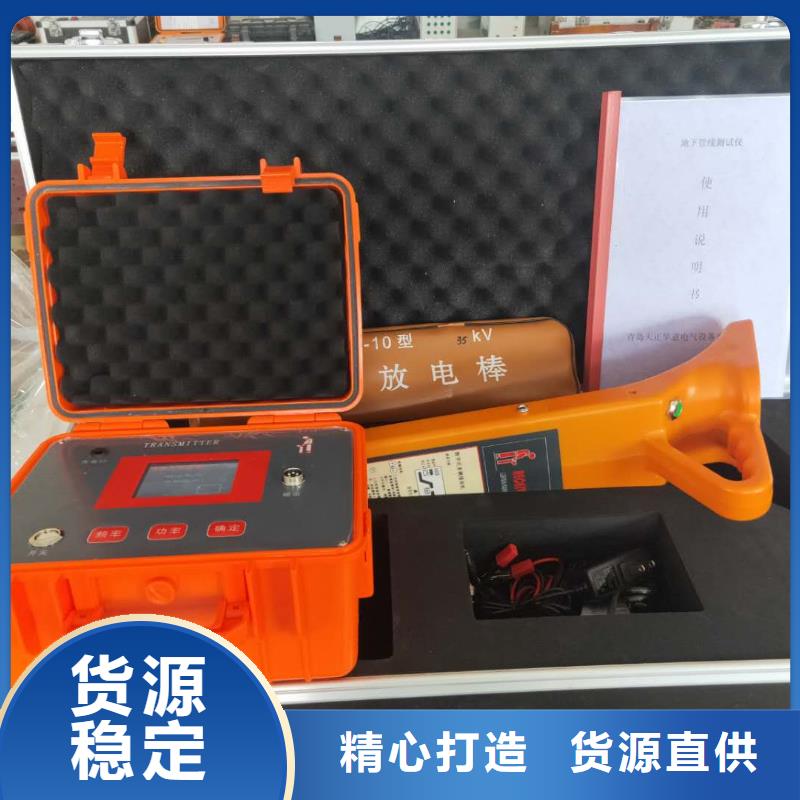

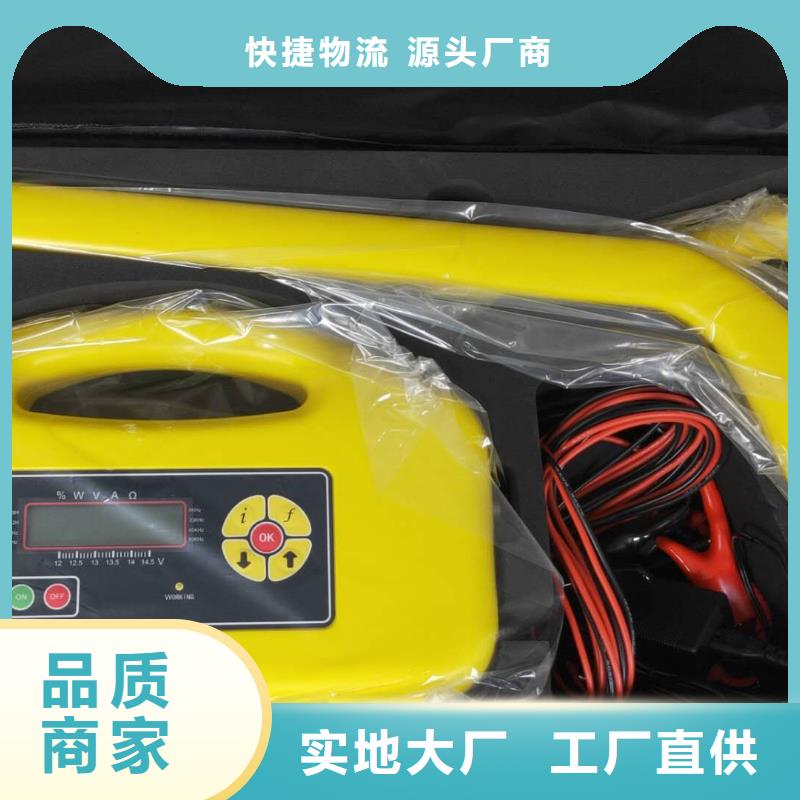

四川 地下电缆管线探测仪发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。辐射感应法的优点在于使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线探查的主要手段。其缺点在于管线感应电流小于直连法和卡钳法，尤其管线深度较大时效果较差，适用于深度小于2m的管线；对一定范围内的所有管线均能感应出信号，会对特定管线的识别造成困难。1、发射机的放置使用辐射感应法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如下图所示：图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装两端接地）。?绝缘良好而两端又不接地的管线无法使用感应法，例如：有些低压电缆没有金属铠装，或者铠装不接地，将无法使用感应法或效果较差。?不能将发射机置于金属井盖上，也不能在钢筋加强的混凝土路面上使用，否则信号将被井盖或钢筋网阻断，而不能施加到下面的管线上。?发射机除了向管线辐射信号，还不可避免的向周围空间辐射，会给接收造成干扰，所以使用感应法时，接收机和发射机必须相隔一定距离（收发距）。
tianzh
四川地下电缆管线探测仪注意事项：?接地钎位置的选择：为保证探测效果，接地钎应与管线距离5m以上，而且黑色接地导线应尽量和管线方向垂直。?不要将黑色接地夹连接到自来水管或其他管线上，否则会使这些管线上也会有发射信号，从而干扰目标管线的正常探测。?接地钎和目标管线之间不应有其他管线，否则这些管线上也会感应到发射信号，从而产生干扰。可在打接地钎之前用无源探测的方法进行检查。?确保良好连接：如果管线连接处有绝缘漆或锈蚀严重，需要先将其清理干净，确保红色鳄鱼夹直接和管线的金属部分连接。?管线不同分段之间或管件和管道之间可能是绝缘的，如果绝缘则不能使用直连法，或者需要设法将绝缘的两部分之间进行电气连接。检查方法：确认接线正确后，打开发射机观察输出电流，如果电流过小，以至于无法正常探测，则有可能是管道绝缘。3、界面介绍及管线电压检测长按开关键 ，打开发射机电源。发射机自动检测连接的附件并工作在直联模式。在直连状态下，将会首先进行管线自身电压的测量，屏幕显示如下：图2-1-3 管线电压测量界面若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏,屏幕显示如下：图2-1-4管线电压超压警告界面若电压正常，则数秒后自动输出信号,屏幕显示如下：图2-1-5直连输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，10kHz，33kHz，83kHz。开机默认1280 Hz。总的来说，选择哪一种频率并没有通用标准，可根据以下原则和实际接收探测效果灵活选择：?一般接地良好的电缆或管线，使用开机默认的1280Hz即能完成大部分测试。?长距离管线的跟踪选择较低频率（640Hz和1280Hz）。低频信号传播距离长，而且不容易感应到其他管线上；而且这两种为复合频率信号，接收机能够进行跟踪正误提示。?一般管线的跟踪可以使用中高频率（10kHz），信号传播距离比较远，对其他管线的感应也不是很强。?高阻管线（如对端浮空的电缆芯线、带防腐层的管道、铸铁管等），选用较高频率（33kHz或83kHz），高频信号辐射能力强，但传播距离较近，且易感应到其他管线。?在能够正常探测的情况下，应优先选择低频。
