想知道变压器有载开关测试仪微机继电保护测试仪质检严格产品的独特魅力吗？我们为您准备的视频将带您亲身体验，让您感受到产品的无限魅力。
以下是:山东日照变压器有载开关测试仪微机继电保护测试仪质检严格的图文介绍
天正华意电气设备(日照市分公司)位于平度市平安路2号，是一家集生产、售后服务于一体的公司。目前公司主要产品有 微机继电保护测试仪，产品品种质量均处于同行业优良水平，广泛应用于各大企业。产品质量良好，多年来和多家企业进行多次合作，我们可以根据客户的具体要求定制生产，满足不同的客户需求。公司自成立以来，在多年的发展过程，和多家企业和公司进行了亲密的合作和周到的售后服务。我们将本着“信守合同，价格适宜”的宗旨，竭诚为广大用户服务。我们将以新的机制、新的起点，继续致力于 微机继电保护测试仪产品的生产，努力提高公司的素质，增强市场竞争能力，争取在本行业中立于有利之地。诚挚欢迎朋友来电来函增进友谊，洽谈业务。我们愿与您一起共创辉煌的未来！

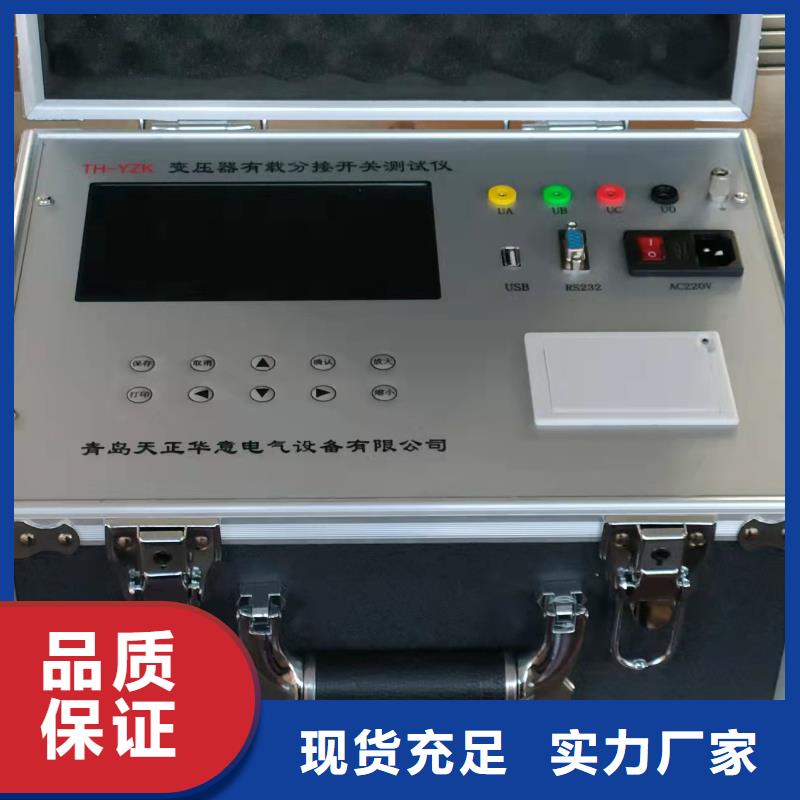

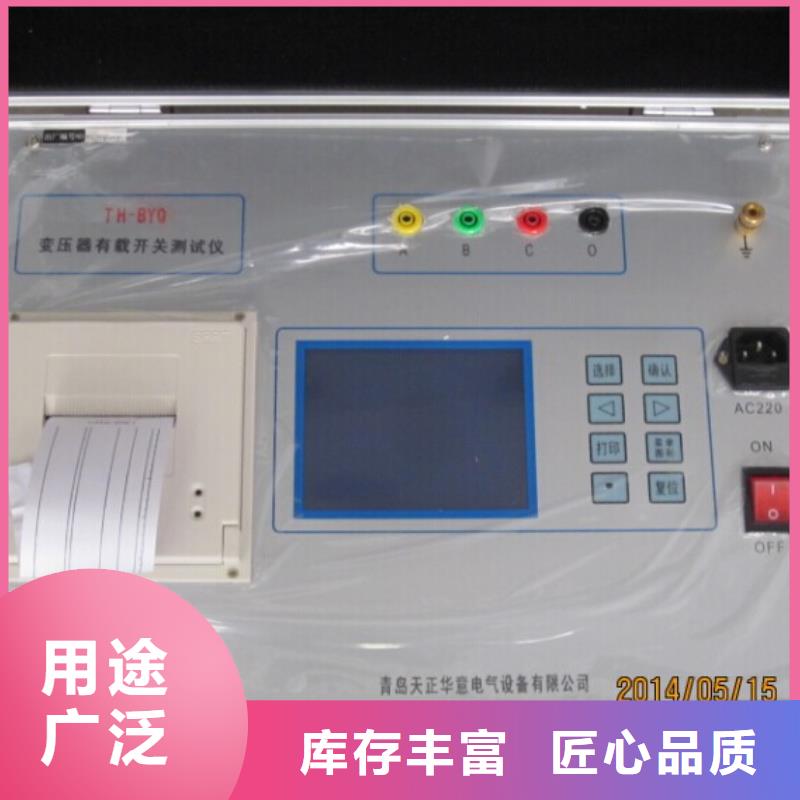

山东日照变压器有载开关测试仪试验接线本装置设计有两种试验接线方法，一种是选用本装置内部自带三相电源进行测试，简称内接电源试验接线。另一种是选用外部单相电源进行高电压大电流测试，简称外接电源试验接线。4.1 内接电源三相法试验接线三相变压器调压绕组在一次侧，结线为YN.d、YN.y0、 Y.y0或D.y0，使用装置的内接电源进行三相测试，见图一所示。见图一4.2内接电源单相法试验接线变压器调压绕组在一次侧，使用装置的内接电源进行单相测试，见图二所示(本图仅对应于测B相变压器，A相、C相类同)。图二4.3外部电源单相高电压法试验接线变压器的调压绕组在一次侧，使用外接电源进行单相测试，见图三所示(本图仅对应于测B相变压器，A相、C相类同)。图三4.4外部电源三相法试验接线变压器的调压绕组在一次侧，使用外接三相电源进行三相法测试，见图四所示(零线可以不接)。图四4.5外部电源零序法试验接线变压器的调压绕组在一次侧，使用外接单相电源进行零序测试，见图五所示。图五4.6直流三相法测试试验接线
山东日照变压器有载开关测试仪测试过渡时间及电阻值测试完毕后，如图A相直流测试波形，先将波形显示区域左边的卡尺定位到测试波形跳变处，然后点开该相波形的数据数据显示标签，点击选择“R1”标签，该相的电阻值便会显示出来。移动红色和绿色卡尺到需要测量的范围后，点击T1、T2、T3得到测量时间。六、分析编辑功能6.1数据查询分析 点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。图十三分析界面如图十四、图十五所示，在界面的“波形参数测量区”中设有“A-相（mS）、B-相（mS）、C-相（mS）、ABC-相差（mS）”选择并打开其中某一项，如选择“A-相（mS）”，下拉菜单显示“T1、T2、T3”, 点击其中某一项，在该窗口中显示出的值是标尺1到标尺2之间的时间。参数“T1、T2、T3” 含义可由用户自定义为开关的过渡时间或三相开断不同步时间，“T4”是计算出“T1、T2、T3”的时间总和。选准游标尺下方的小方块，可拖动游标尺左右平行移动，将游标尺1平移到波形的左边，移动游标尺2平移到波形的右边，选择点击T1（或T2或T3），在该窗口中显示出的值就是用户定义的时间参数。通过分析编辑，可以确定过渡波形的三相开断不同步时间，三相过渡时间等参数。在三相相差的功能菜单下有三个时间数据：“不同步时间”、“桥接时间”、“三相相差”。“不同步时间”、“桥接时间”利用两个游标尺根据需要卡出时间，“三相相差”是计算出三相“T1”时间值的误差值
