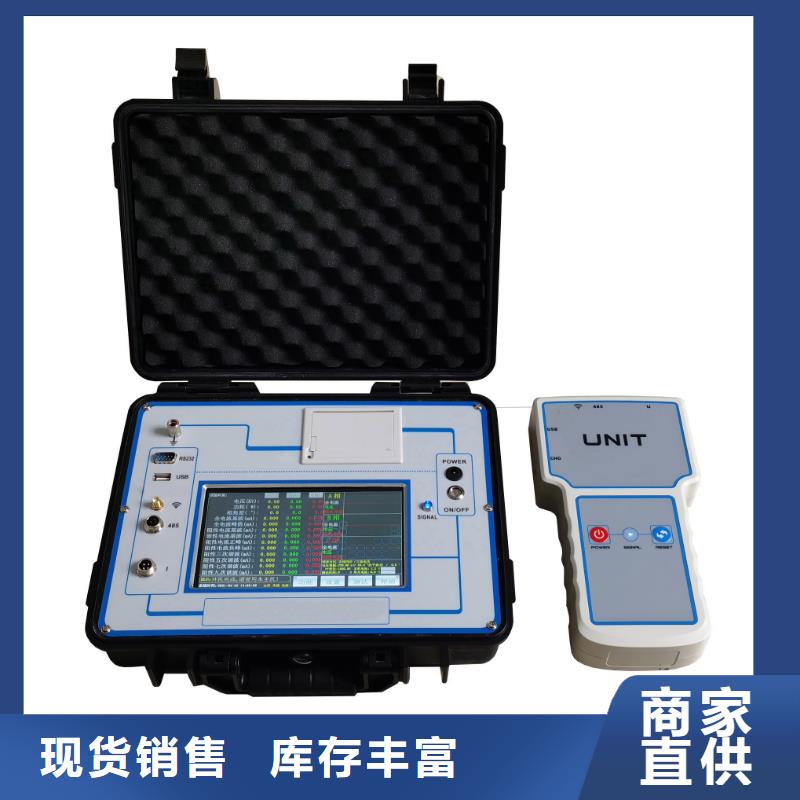

我们的电容电流测试仪【三标准功率源】技术先进视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。
以下是:云南电容电流测试仪【三标准功率源】技术先进的图文介绍
天正华意电气设备(云南省分公司)是一家集 微机继电保护测试仪的研发、生产、销售和服务的综合性企业。公司专业生产 微机继电保护测试仪等产品。 作为一个自创性生产企业的代表，我公司一直秉承提高单个产品附加值的理念，将“提供优质产品和满意服务，为客户创造高的价值”公司使命贯彻始终，坚持以“服务，创新，专精，务实！”的公司经营理念，
云南电容电流测试仪测试接线（1）单相电容的测量：（2）单相电容测试时，将红测试线一端接在Ua、ua上，另一端测试钳接在一条母线上，黑测试线一端接在Uo、uo上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“P”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。图17如果电容器组有多个单相电容需要测试，可以再测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。(2)三相△型电容的测量：图18为三相△形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图18△形联接被试电容AB 相接线图图19为三相△形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，短接AC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。 20为三相△形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，短接AB相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。
云南电容电流测试仪测试完成，按停止键停止测试，分析打印并存储数据；并联电容测量已停止状态：【启动】 电源预检、加压启动并进行计算测量；在电源已经启动的状态下为保证电源及时停止，故除暂停、停止、编号按键外其他按键无效；图10 并联电容暂停及停止并联电容测量启动状态：【停止】 停止源的输出、本组测试结束；请存储数据并更换相别或组别；【暂停】 停止源的输出、更换电流钳测试点、并保留预检结果及加压值；图11 并联电容电源继续并联电容测量暂停状态：【继续】 不经过电源预检、直接按照暂停前的加压值施加相同的电压值；并联电容已停止状态或暂停状态：触摸组别及相别的蓝色区域可修改组别及相别，无论相别为A、B、C 均采用A、N输出；【数据】 记录电容测试过程中的原始电压、电流、频率及相位数据，按数据键进入原始数据查看界面；编号AlL为总的电压、电流、相位及电容信息，各数字编号代表分支的电压、电流、相位及电容信息；【存储】 存储该组测量原始数据及测量结果；【打印】 打印该组测量数据及测量结果；【帮助】 界面信息的操作提示及接线示意；在所有的操作模式的电源停止或暂停状态下，均可以通过触摸【帮助】按键阅读操作提示及接线提示；在所有的电源启动状态下均有红色字体的电源提示，用于提示当前操作及当前测量状态；在所有的操作模式下均具备弹窗提醒功能：如果负载与所选模式不匹配（例如：感性负载，选择了电容测量），弹窗提示“角度异常 请确认类别与被试品一致”；如果电源未启动或实际加压量与系统加压量不一致，弹窗提示“数据可能存在异常 请管制测试结果的有效性”；如果电源过流，弹窗提示“过流保护 请检查负载”；如果测试数据已存储，弹窗提示“数据已存储”；
云南电容电流测试仪变压器中性点异频信号注入法6.1 测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似，具备补偿电容组中性点异频信号注入法的所有特点。注：变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”。6.2 测量原理变压器中性点异频信号注入法测量原理如见图3。图3变压器中性点异频信号注入法原理图图3中：PT：外接单相电磁式电压互感器Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点Ca、Cb、Cc：系统三相对地电容AX、ax： PT的一、二次绕组，电压互感器变比为（UL电压互感器额定高压）6.3 测量步骤6.3.1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。6.3.2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。6.3.3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。6.3.4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。6.3.5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6.3.6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。6.3.7 测试人员位于绝缘垫上开始测试。

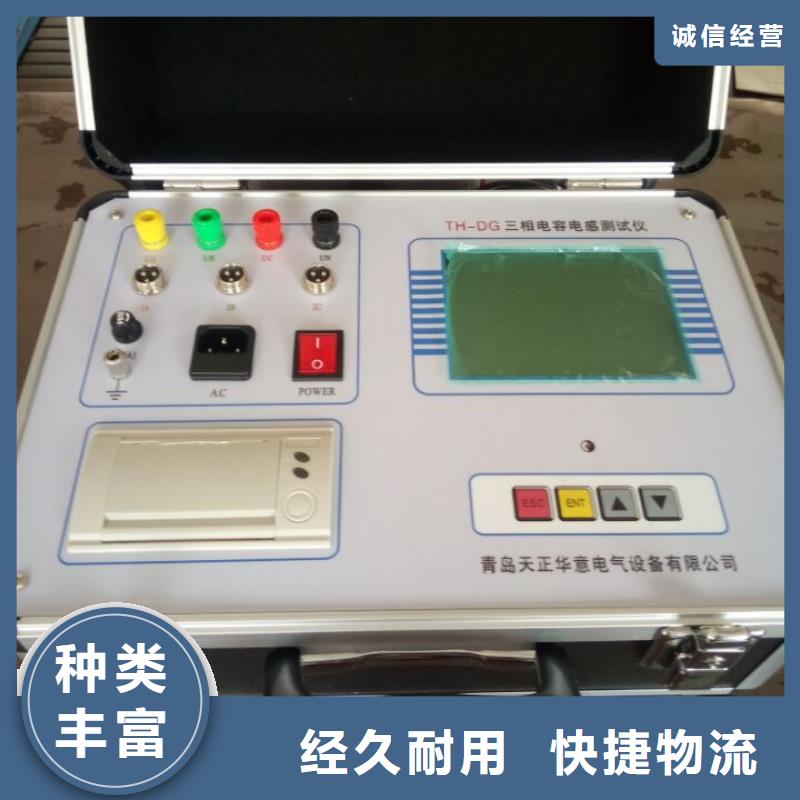

云南电容电流测试仪电容的测量：图27为三相Ⅲ形A相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在A’线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。B、C相连线方式相同。图27Ⅲ形联接被试电容接线图（6）电抗器电感的测量：图28为电感电抗测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排一端上、黑色夹子夹在另一端上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在电抗器引线上方可测量，完成后转下一接线。图28被试电抗器电感接线图八、产品成套：部 件 数量 部 件 数量电容电感测试仪 1台 钳形电流传感器 1个测试线 2条 短接线 1条仪器电源线 1根 5A保险管250V 2个仪器使用说明书 1本 产品出厂合格证 1张保修卡 1张 装箱单 1张用户收到仪器后，按照仪器的成套说明，开箱检查是否相符，核对上述内容，若发生缺少，请立即与本公司联系。九、注意事项8.1使用本仪器前请仔细阅读使用说明书，检查接线无误、接地良好。8.2高精度电流钳为本仪器测量的关键部件，受损后对测试数据有很大的影响，在使用过程中需谨慎，要轻拿轻放，不能从高空掉落或者摔碰。8.3在测量完毕并退出测量状态后，关闭仪器电源，方可进行接线拆除。8 .4如出现无法解决的问题，请及时与本公司取得联系。十、售后服务仪器自购买之日起12个月内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。
