别再纠结于文字描述了，观看视频，让灭磁过电压测试仪【灭磁过电压测试装置】专注质量产品为你展现真实魅力！
以下是:山东灭磁过电压测试仪【灭磁过电压测试装置】专注质量的图文介绍

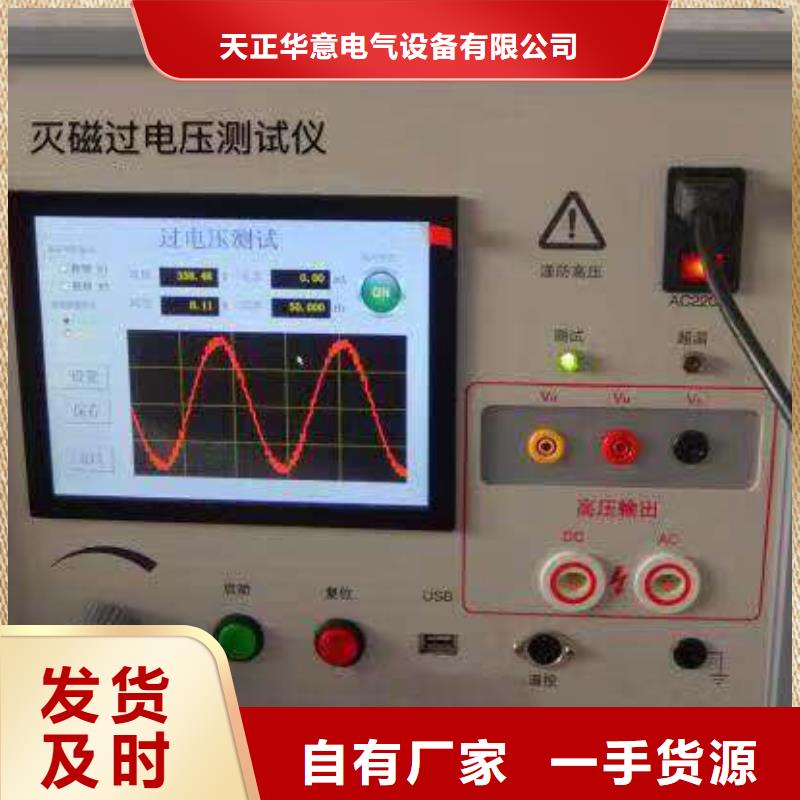

山东灭磁过电压测试仪仪器面板图图1 仪器面板布局图1.仪器外箱：高强度框架式铝合金机箱2.航空插座：外接试验变压器输入电源及测量反馈信号3.直流端子：直流高压正输出端子4.接地端子：直流高压负输出端子，同时用作接地端子，试验时必须可靠接地5.高压输出开关：置于OUT位置时允许输出高压，置于OFF位置时禁止输出高压6.工作电源插口：仪器220V供电插口，电流不小于10A7.保险管座：仪器输入电源的保险管8.工作开关：仪器工作电源开关9.高压输出声光报警提示：当仪器输出高压时发出生声光报警和音频提示现场操作人员10.按键：仪器菜单操作按键11.液晶屏：仪器测试菜单及试验电压/电流数值动态实时显示12.打印机：微型热敏打印机，可现场打印测试结果灭磁过电压测试仪主要用于发电机励磁系统的灭磁过电压保护设备的测试、励磁系统励磁主回路的耐压试验和灭磁功能测试，也可以用于一般电阻、电容、变压器、电机、电源、开关等电器设备的耐压测试，仪器具有高压交流和直流输出，可以进行交、直流的耐压试验。 灭磁过压直流特性测试仪 开关柜耐压试验装置 电抗器耐压试验装置 支柱绝缘子交流耐压试验 真空断路器耐压试验装置 电气设备耐压综合试验仪 灭磁过电压和耐压测试仪 灭磁过电压测试装置 非线性电阻测试仪
山东灭磁过电压测试仪仪器现场接线及使用a交流耐压试验接线适用于干式与油浸式变压器、电抗器、断路器、电压/电流互感器、套管、支柱绝缘子等交流耐压试验。图2试品交流耐压试验接线图b有串联间隙过电压保护器交流耐压试验接线（以A相-地接线为例）注意：试验前应将过电压保护器所有接线拆除，保持A、B、C三相及地线均为悬空状态！！图3有串联间隙过电压保护器试验接线图b无串联间隙过电压保护器及氧化锌避雷器直流1mA参考电压试验接线（以A相-地接线为例）注意：试验前应将过电压保护器所有接线拆除，保持A、B、C三相及地线均为悬空状态！！图4无串联间隙过电压保护器试验接线图4.2.1 开关机将电源开关打至“ON”状态，仪器显示屏上显示开机画面（如图5），将电源开关打至“OFF”状态，仪器关闭。欢迎使用过电压保护器测试仪图5开机4.2.2 测量功能选择页面开机画面后仪器进入“功能选择”页面（如图6），有五个菜单选项： 个菜单项为“有间隙TBP”测量功能，用于有间隙过压保护器的工频放电电压试验。
山东灭磁过电压测试仪测试的显示屏幕为8吋LCD彩色屏，外表附有电阻触控屏。若有因颠簸造成触控不，可以在USB口插入随机附赠的鼠标自行修正。在桌面左上角的“我的设备”图标上双击鼠标左键，依次鼠标左键双击“控制面板”-“笔针”。在笔针属性对话框中选择“校准”选项卡，单击“再校准“命令按钮。用笔尖(或其它坚硬带尖物体)准确点击触摸屏提示的笔针位置，依次校准完中心和周边4个角后确定退出校准程序。重启测试装置器后，触摸屏鼠标位置会恢复到正确位置。图四、电压测试界面电压测试界面左上方有测试类型选取，在做微小漏电流试验时可以选择DC 30mA档；做交流试验时可以选择AC 100 mA档；界面中部有漏电流报警限值设置，可以通过上下的加减按钮进行1毫安级的微调，也可以通过下方的控制条的随意拖动实现大范围调节。旁边有定时调节设置，通过下拉列表框可以将定时时间设定在5-180秒范围内，每个定时档位为5秒，当定时成功并启动测试后，若测试时间达到定时时间，测试装置自动复位，切断输出电压。右侧设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。界面正下方为电压、电流、漏电流预置值和定时时间构成。左下方为“过电压”、“清空”和“退出”命令按钮。点过电压退出当前程序，进入过电压测试程序；点清空后，屏幕上保留的电压电流和定时值会归零；点退出结束当前程序回到桌面或NandFlash目录。界面右侧显示测试装置运行状态，绿灯亮起表示正在测试，红灯亮起表示停止测试，绿灯亮起时面板上的测试指示灯同步点亮；界面右下方显示测试类型。
天正华意电气设备(山东省分公司)是专业从事 微机继电保护测试仪生产的企业。我公司各种设备齐全，技术力量雄厚，产品主要有： 微机继电保护测试仪系列等。我厂具有研发高新精产品和批量生产的优越条件及强大优势，能满足用户的各种需求。公司自创建以来，本着诚实信用原则，与多家客户建立了长期的合作关系，现在我公司正进一步加强员工技术培训，提高的技术水平，把高科技注入产品，争取产品更优质，更实惠。 我厂已有开发研制各类 微机继电保护测试仪的多年专业历史，经验丰富，具有研发高新精产品和批量生产的优越条件及强大优势，能满足用户的各种需求。公司有丰富的制造经验和雄厚的技术力量，检测手段完善、品种规格齐全、质量稳定可靠。公司自创建以来，产品销售至全国各地，深受新老客户的青眯。总经理携全体员工热忱欢迎国内外客户的到来，真诚合作、共图发展！
