以下是:山东瓦斯继电器校验仪蓄电池测试仪做工精细的图文介绍
山东瓦斯继电器校验仪为下一次测试准备。（注：一般重复测试三次,测试次数可由用户自行调整。）4.3 流速测试4.3.1 流速测试时4、9、11电磁阀关闭，12气管关闭，2、14气动球阀打开，14电动机转速逐渐升高，1流速传感器将信号实时送至系统，重瓦斯触发时系统记录下流速值，若在标定值范围内为有效。4.3.2 测试完成，油回到回油槽。（注：一般重复测试三次，取三次测试流速值的平均值。测试次数可由用户自行调整。）4.4 测试完成系统会自动保存下每次的测试结果。附：瓦斯继电器的动作原理瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。瓦斯保护就是利用反应气体状态的瓦斯继电器（有称气体继电器）来保护变压器内部故障的。在瓦斯保护继电器内，上部一个密封的浮筒，下部是一块金属挡板，两者都装有密封的水银接点。浮筒和挡板可以围绕各自的轴旋转。在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；当不能则由于本身重量而，其水银接点也是断开的。当变压器内部发生轻微故障时，气体产生度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板客服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。重瓦斯动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。
山东瓦斯继电器校验仪仪器维护及维修8.1 仪器的维护8.1.1本仪器为机电一体化的精密仪器，在日常使用中应妥加维护，使仪器保持良好的工作状态；8.1.2显示屏的清洁：可使用温和的清洁剂轻轻擦拭仪器表面污垢。请勿使用尖锐及粗糙的物体划伤仪器表面，以避免仪器表面受损后氧化；8.1.3仪器长时间摆放后，再次使用时需要检查油位开关是否可靠，方法如下:控制箱处于手控状态，竖直继电气检测台，点击触摸显示屏（3）开启（流速阀），后点击触摸显示屏开启（进气阀），使变压器油上升至油位计中心平面，此时油位计指示灯亮；点击触摸显示屏开启（排气阀），式变压器油下降低于油位计中心平面，此时油位计指示灯灭。至此油位开关工作正常。否则，应调整油位开关上的微调螺钉并重复上述操作步骤至油位开关工作正常。8.1.4使用压力释放阀检验装置时应检查大、小法兰盘与螺柱之间的密封是否可靠，方法如下：检查大、小法兰盘与螺柱之间的密封圈是否有老化、破损现象，如有则进行更换。8.1.5仪器应避免水及其他液体渗入内部，控制箱面板需不免油污，避免跌落或强烈震动，存放于干燥地方。8.1.6试验结束后，切断电源并清洁仪器表面。8.2 仪器的维修8.2.1我公司长期提供优质的售后服务及技术支持。公司的地址、联系方式等请参见说明书封面。8.2.2仪器出厂时经过严格的性能检查，如在使用中发现仪器工作不正常，请与我公司联系。简单故障可在电话或传真中引导解决；解决不了，请返回我公司进行维修。用户在没有征得厂家同意的情况下，请不要自行开箱维修、改造，否则因处置不当导致仪器各项功能不正常或损坏，由此所产生的后果用户自行承担。

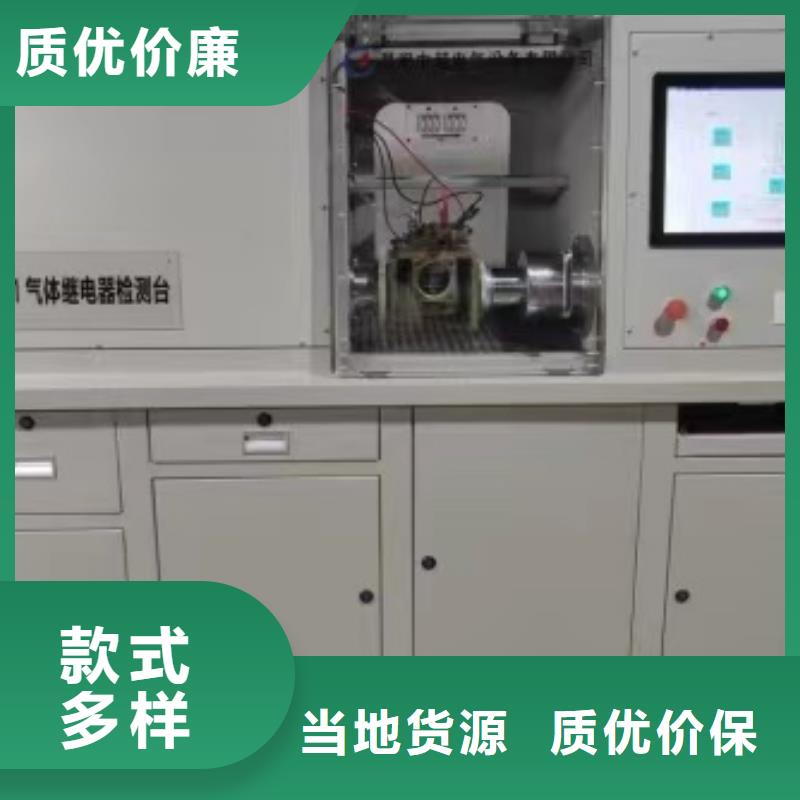

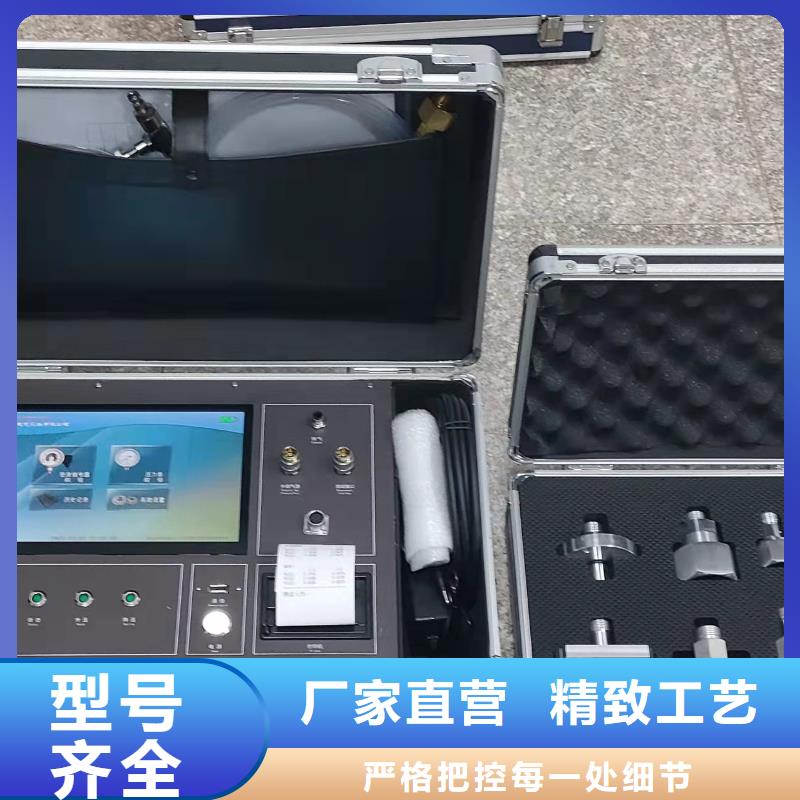

山东瓦斯继电器校验仪瓦斯（气体）继电器信号接线图: Q/:: e. M￥?3.瓦斯继电器校验仪主要特点：瓦斯（气体）继电器校验仪主要特点是：3.1 流速测量模拟变压器内部故障情况，采用压差法测脉冲流速的原理。3.2 本测试仪自动化程度高。采用高性能附彩色触摸屏，操作简单，一目了然，操作实验时除人工配合回油外，实现了测量、参数调整、控制操作、记录打印全自动化。3.3 本测试仪技术性能完全可代替固定式油泵法校验台使用，并具有体积小，便于携带，满足现场试验需要。3.4本校验仪实现了瓦斯继电保护校验仪流速、容积、密封试验等检验项目，全部自动测试并打印记录。4.主要技术性能4.1气体继电器：1、流速试验： Φ25: 0~2.0m/sΦ50: 0~2.0m/sΦ80: 0~2.0m/s小分辨率： 0.01m/s 精度0.5级；2、容积试验：0~500ml，小分辨率0.1ml，误差≤5％.3、密封试验：0.1~500Kpa，小分辨率1 Kpa，精度1.5级，时间:0-5分钟，10分钟，0-20分钟。4.2试验介质：a)瓦斯继电器试验介质为变压器油；4.3电源：AC220v 50HZ，功率240W；4.4仪器箱：由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。瓦斯继电器校验仪（机械部分）：外型尺寸：70×30×60cm,重量35kg；彩屏触摸微机测控箱：外型尺寸：51×41×33cm,重量15kg；5.结构原理：本机由气体继电保护校验仪和微机测控箱组成瓦斯继电保护校验仪自动测试仪（图一）；气体继电保护校验仪底部设有油盆（图中未画出），[可调支架] 20装在油盆内，支架四角有调整水平的调节螺钉，由[拉杆紧固件] 7、[压力油筒] 2的组件和[快速阀] 11、[回油筒] 14的组件通过[被试继电器] 8组成整体，通过拉杆中部的轴承将组装好的本体支撑在轴承座上，[拉杆] 18上有[双向定位板] 21的孔和轴承座上的[定位销] 19构成90°的自动定位，由于两侧重量相近，试验人员可轻松地将校验台旋转至水平或垂直位置。[压力油筒] 2顶部有[进气阀] 3可通过微型空压机（图中示画出）的[软管] 24连接。
山东瓦斯继电器校验仪将继电器抽芯按规程检查应完好，绑线、杂物后装复，抽芯后将垫板放在外壳顶上，再将继电器芯子放在垫板上，以便检查调试；将[微机测控箱] 1取出置于校验仪左侧，取出与快速阀的[信号插座] 连接的[信号（释放阀）电缆] 与测控箱面板的测量[信号插口] 连接；取出[传感器、放气阀电缆] 与面板上[传感器插口] 连接，应仔细检查电缆接线必须正确。6.1.1.4. 将其控制箱上的[软管] 与校验仪压力油筒顶部[进气阀] 3连接，将其电源电缆插头与测控箱面板[电源插座] 连接，测控箱与本体保持距离，以免影响油筒旋转。将 [信号插座] 12连接的两个线夹与继电器“跳闸”接线柱连接为两根瓦斯信号线，一根红一根黑。将校验仪旋转至垂直位置，至此准备工作完成。、二、三序号说明：2、主油筒；3、进气阀；5、压力传感器；6、排气阀；；7、球阀；8、气体继电保护校验仪；9、换气胶管；10、换气阀；11、快速阀；12、信号插座；13、闷盖；14、回油筒；15、容积计量装置；16、放油阀；17、油拉接近开关；18、拉杆紧固件；19、定位销；20、支架；21`固定钢板特别注意:电源220v危险，连接时候应该小心。保证在一切的条件下开始实验，在测试完成后暂不使用的条件下应关闭电源，拔掉220v插头。6.1.1.5. 将气体继电器装上瓦斯继电保护校验仪上的要求，是在拉杆上端旋上螺帽，将回油筒组合件法兰插入拉杆上部，放入垫圈、旋上螺帽定位，调整螺帽使上下组件法兰之间的距离应能安装被试继电器，按顺序装上[被试继电器] 注意：油流方向是左到右，瓦斯继电器重瓦斯挡板方向在左边，油流方向应指向回油筒，装配时以管孔中心和法兰盘边缘为基础，将各部件的孔中心组合在一条直线上，并使继电器与油筒相互平直，将两根拉杆的下螺帽松开，上螺帽对称旋紧。注意装配时不能用手握住电气元件、快速阀杆等部件，以免损坏或变形；以及各皮圈应该对准各个要使用的转向头，以保证不漏油和实验的准确性。
天正华意电气设备(山东省分公司)质量观念是：通过不断改进 微机继电保护测试仪和缺陷确保顾客满意；为顾客提供好的 微机继电保护测试仪产品；建立和维持一个切实有效的质量管理体系；通过内部交流，促使全体员工参与质量。同时，我们遵守的环境法规，遵循集团公司全球法规和标准，从而确保生产流程能够利用能源，与环境协调发展。

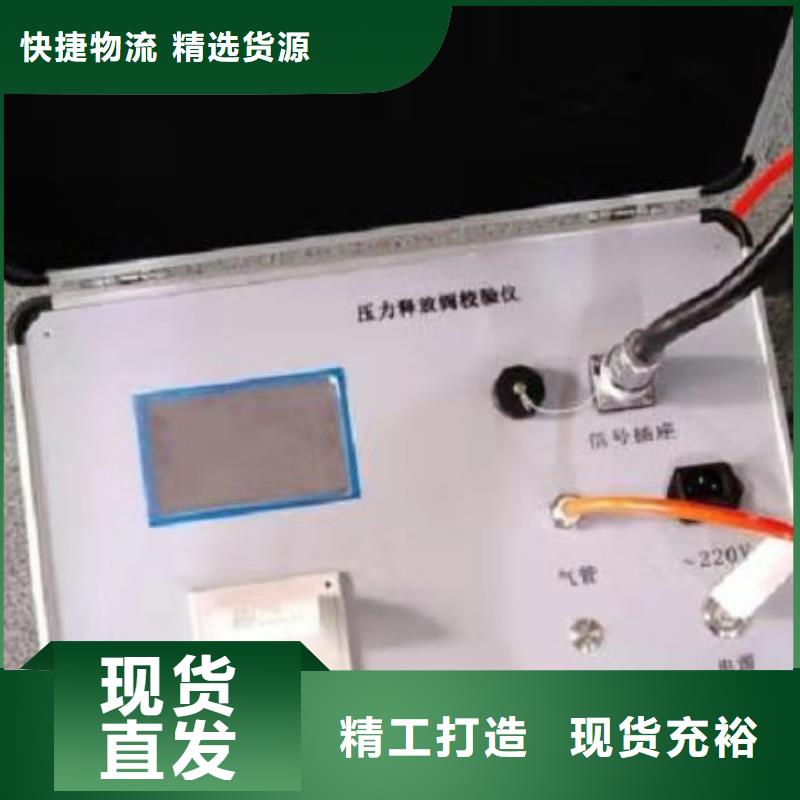

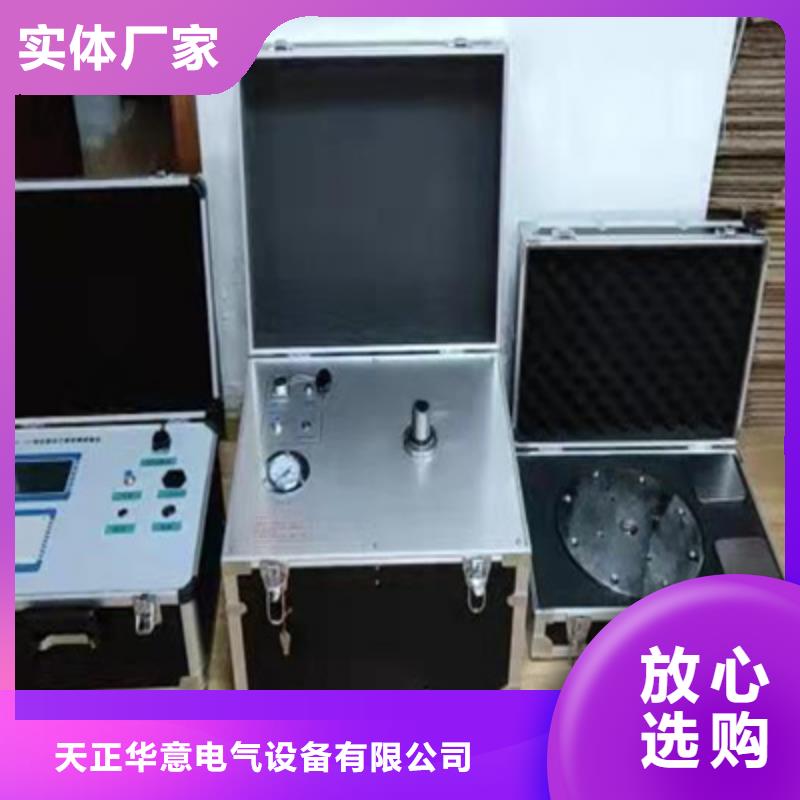

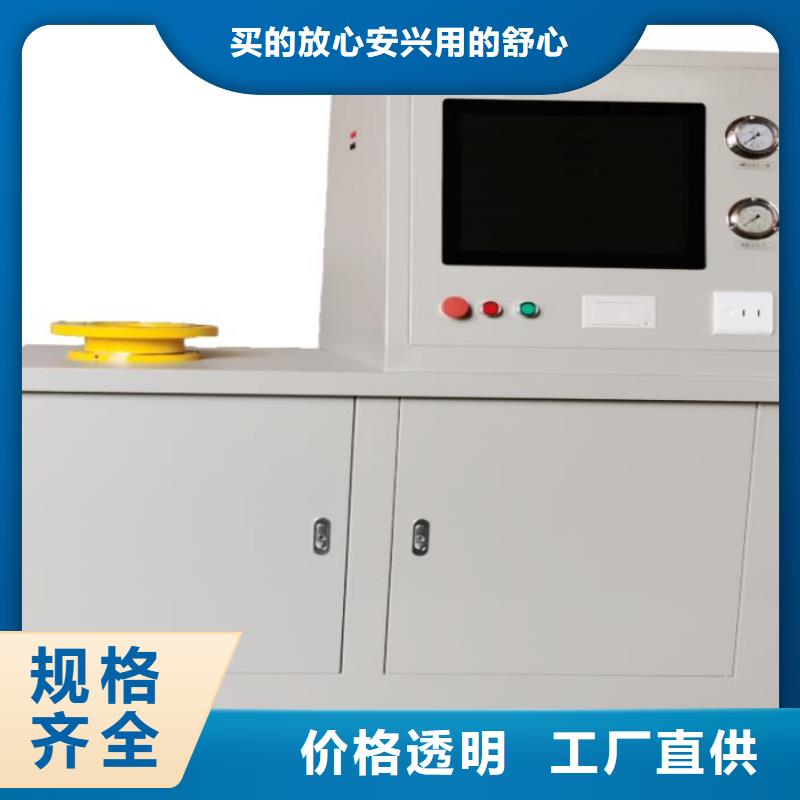

山东瓦斯继电器校验仪产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验仪主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。图1. 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。
