想了解变压器变比测试仪手持式光数字测试仪细节展示产品的更多信息？一部视频，让你轻松get到所有重点！
以下是:贵州变压器变比测试仪手持式光数字测试仪细节展示的图文介绍
贵州变压器变比测试仪主要特点：变比组别测试仪检定装置是专门为变压器，互感器变比组别测试仪检定校准所设计的标准检定器具，参考GB1094.1-1996《电力变压器 部分 总则》、JJG314-2010《测量用电压互感器》检定规程，专门针对数字式变比组别测试仪校验要求研制的标准设备。仪器可以在200V电压下完成变比检定校验工作，由七个十进制调节盘，实现任意变比比率值设定。由三个调节盘组合，实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具，由三组单相比例标准通过开关组合连接。设备操作简单，性能可靠、抗干扰能力强。 二．技术指标：1 ：整机通用技术指标①电压比率量值准确度级别：0.01级②输入电压范围：0V～720V③输出电压比率范围：1.000000～100000④输出组别变比范围：10、100、1000、⑤输出组别变比精度：0.05％⑥连接组别设置范围：D/y、D/d、D/z、Y/y、Y/d、Y/z、
贵州变压器变比测试仪主要技术指标1.变比测量范围： 0.8－5000（0.8－20000可定制）2.变比测量精度： 0.2％（0.8-1000），0.5％（1000-5000）0.1％（0.8-2000），0.2％（2000-20000）（可定制）3.输出电压： 高压侧输出交流24V。4.工作电源：AC220V±15％（内置锂电池供电需用户定制）5.工作温度：-10℃～50℃6.环境湿度：≤90％RH7.体 积 ： 270mm×190mm×70mm8.重 量 ： 2kg(不包括测试线)四、按键设置：本仪器为全触摸屏操作，设有16个按键的数字键盘和数字拼音的全键盘（类似电脑键盘）。如图：数字键“0-9”：在参数输入状态下，用于输入数据。“q-m”键用于字母或全拼汉字输入法输入用户名或变压器型号等，“abc”键用于由数字键盘切换到字母键盘，“123”用于字母键盘切换到数字键盘，“X”用于关闭软键盘。“keybod”用于在屏幕上自由移动键盘，用手点击住此键可将键盘拖动到屏幕任意位置。“Back”为退格键光标前一个字符，“CE”键用于当前输入项的全部字符，“Ent”为回车确认键。

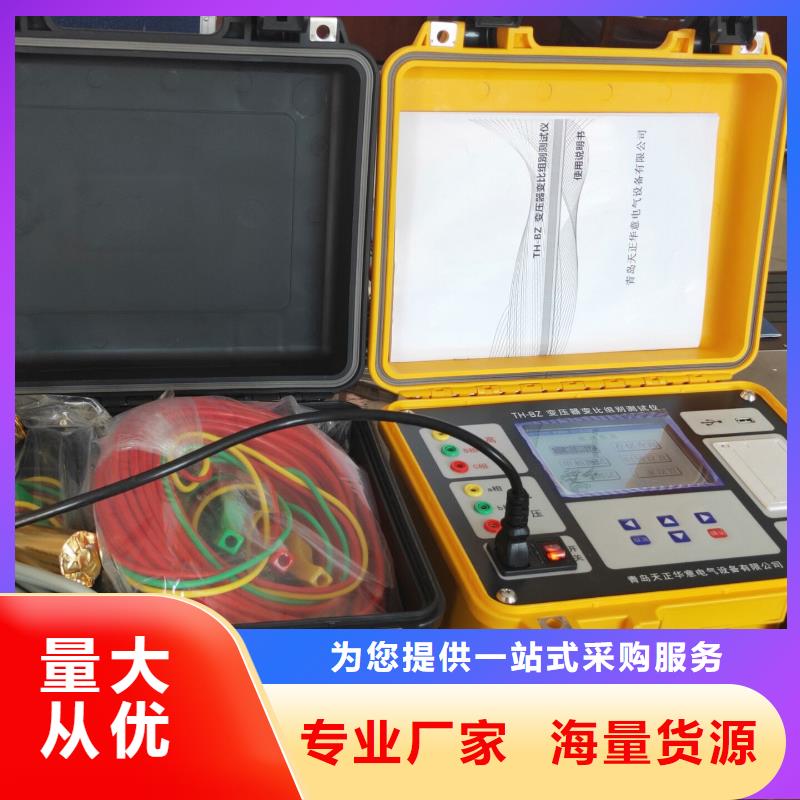

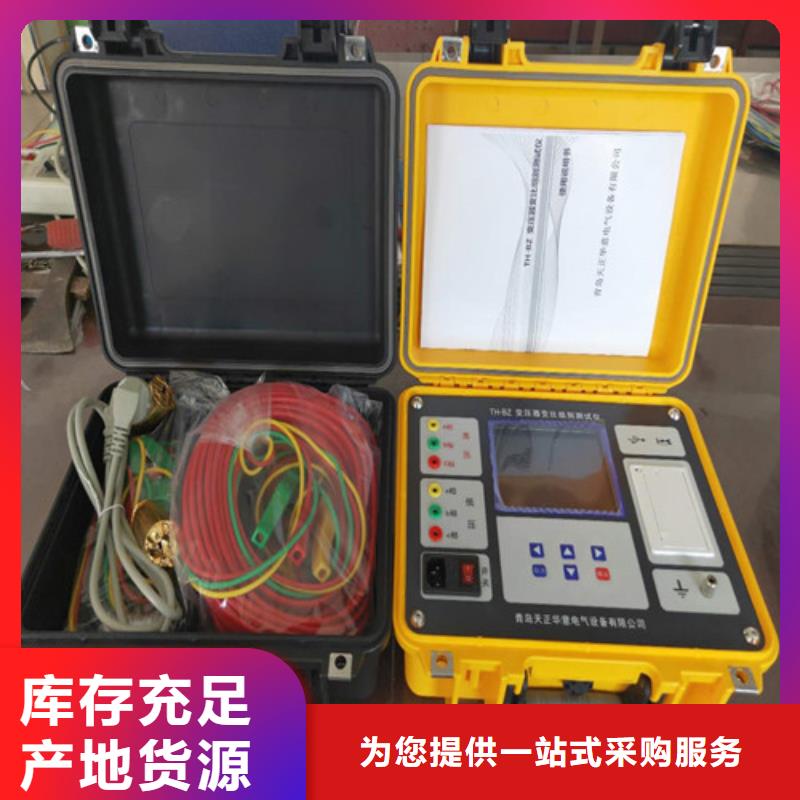

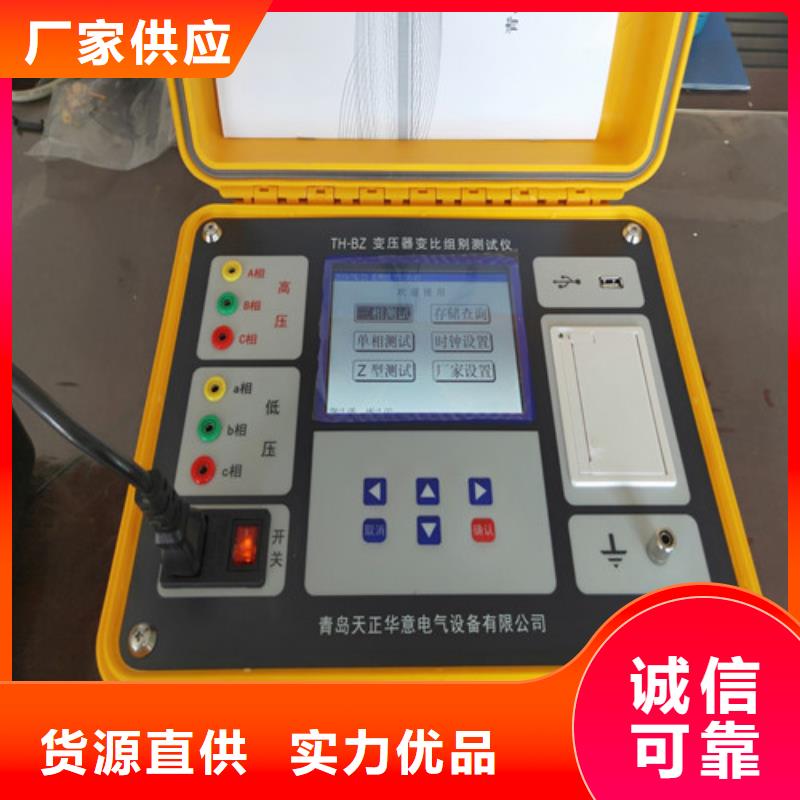

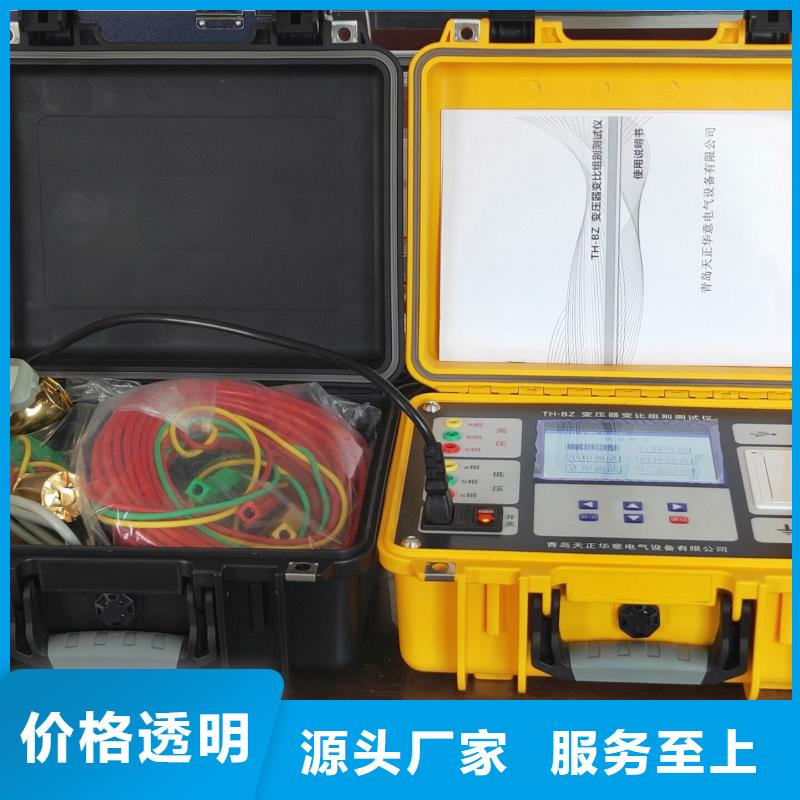

贵州变压器变比测试仪结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。1、结构尺寸图一、主机与配件箱尺寸2、仪器外观图二、仪器外观正面图仪器左侧上部是变比测试插头，高压侧，低压侧端子。左侧下方是彩色液晶屏（包含状态指示灯），右侧下部是标准30键的控制键盘；在仪器的右侧上部是打印机、接地端子、充电口、USB接口、工作开关。3、状态指示灯说明其中状态指示灯有6个，具体用途为：电源：仪器工作电源接通指示，开机亮起；运行：仪器正常运行时亮起，闪烁；测量：测量过程中亮起并闪烁，测试结束后灭掉；通讯：预留功能灯；U盘：USB接口插上U盘并识别后亮起；故障：当仪器自检发现有故障时亮起；4、键盘说明键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、?（确认）、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。
贵州变压器变比测试仪一、功能特点1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1％、对称度优于0.05％）输出，测试结果具有更好的等效性，不会出现组别误判等现象。2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号（0-11等同于1-12）。3、六角图显示功能：测试结果以数字和六角矢量图显示，直观的显示出变压器连接组别情况。5、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。6、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
天正华意电气设备(贵州省分公司)的宗旨是：平等互利，共创双赢，我们的目标是：提供高品质，高服务，坚持客户为主的原则，为广大客户提供 微机继电保护测试仪服务。本厂有训练有素的员工及管理队伍，有多位 微机继电保护测试仪工程师，不但确保 微机继电保护测试仪产品品质。在产品设计、产品制造、工程设计、产品使用、售后服务五个层面解决客户使用流程中所有问题。
