以下是:贵州【介质损耗测试仪-工频交流耐压试验装置优选好材铸造好品质】的图文介绍
贵州介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?
贵州介质损耗测试仪常见设备的接线方法1．仪器引出端子说明：HV 仪器的测量引线高压端（带危险电压） 。CX 正接线时试品电流输入端。 仪器的接地端，使用时与大地可靠相接2.参考接线2.1正接线、内标准电容、内高压（常规正接线）：2.2反接线、内标准电容、内高压（常规反接线）2.3正接线、外标准电容、内高压：2.4反接线、外标准电容、内高压：2.5正接线、内标准电容、外高压：2.6反接线、内标准电容、外高压：2.7正接线、外标准电容、外高压（高电压介损）：2.8反接线、外标准电容、外高压：2.9 CVT自激法测量：CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。CVT自激法测量中，仪器先测量C1，然后自动倒线测量C2，并自动校准分压影响。应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。2.10 CVT变比测试仪器高压线的芯线红夹子接CVT的上端，母线拆地。CVT下端接地，低压线红黑夹子接二次绕组，注意:如果测试角度接近180度，应将红黑夹子颠倒。2.11三相同测做变压器套管试验仪器具有四通道输入。除了常规的正接线测试方式，还具有四通道同时测量的功能。四通道功能方的应用就是做变压器套管，当做变压器套管的介损试验时候，可以直接连上四根Cx线，一次测试把ABC三相和中性点套管的电容和介损做出来。省去了频繁换线拆装套管末屏的工作。当然我们也可以采用这个功能做其他正接线三相试品，接线方式与套管一样。

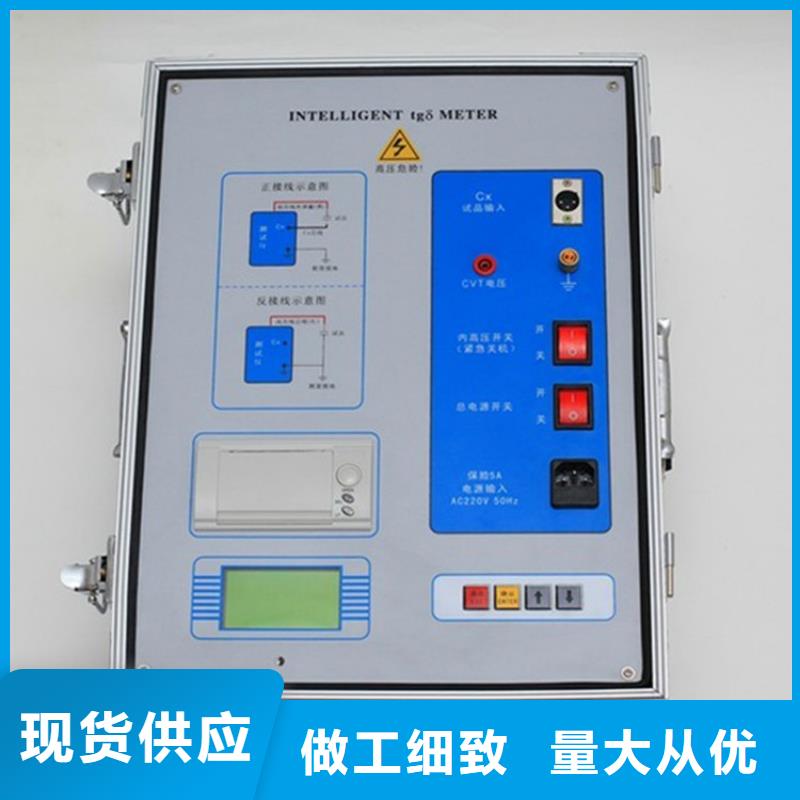

贵州介质损耗测试仪反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。三、主要技术参数1、高压输出： 0.5 ～10kV，每一档增加500V，共有二十档，容 量：1500VA2、准 确 度： tgδ: ±(读数＊1％＋0.06％)Cx: ±(读数＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、测量范围： 0.001％ ＜ tgδ ＜ 内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT变比测量功能，可测量CVT变比、极性和相位误差。CVT变比测量：变比测量精度：±读数×1％ 变比测量范围：10～99999相位测量精度：±0.1°??????? 相位测量范围：0～359.9° 6、电 源： AC 220V士10％ 50士1Hz7、测量方式：a.单频：45Hz、50Hz、55Hz、60Hz、65Hzb.异频：45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频 8、谐波适应： ≤3％9、使用条件： -15℃－50℃ 相对湿度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、仪器面板1、控制面板图（图 2）及高压背板图（图3）图(2)图（3）CX试品输入：正接线时输入试品电流，正接线时芯线（红夹子）接试品低压信号端，如果试品低压端有屏蔽极可接屏蔽线（黑夹子），无屏蔽时，可悬空。反接线时，CX试品输入线不接或悬空。测量接地：它同外壳连在一起，在正、反两种测量过程中，仪器都应可靠独立接地。应仔细检查接地导体不能有油漆或锈蚀，否则应将接地导体刮干净，并保证零电阻接地。接地不良可能引起误差或数据波动，严重时，呈带高压开路可能引起危险。内高压允许：打开此开关，仪器有高压输出。
贵州介质损耗测试仪按“ESC”键，光标移至首位，再按”键，将光标移至下一排“□开始测量”前，见图7所示。图7 开始测量 图8 正在测量中图9 测量结果 打印结果⑤打开“内高压允许”开关，按“ENT”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“ 正在测量中 请等待 ” ，如图8所示。⑥在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如图9所示,如需打印结果,按“ENT”键即可打印。打印结果见图10所示。六、试验接线根据被试设备接地情况正确选择正、反接法；1、正接法：当被试设备的低压测量端或二次端对地绝缘时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出 ，高压屏蔽线（黑夹子）接被试设备高压端，高压芯线（红夹子）悬空；将黑色专用低压电缆从仪器面板上的Cx端引出 ，低压芯线（红夹子）接被试设备低压端L（见图11）；低压屏蔽线（黑夹子）接被试设备屏蔽端E。（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接，否则无法取样，无法测量；2、反接法：当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线（红夹子）接被试设备高压端，高压屏蔽线（黑夹子）悬空；低压端接地(见图12)；此时的低压CX输入线不接；注意HVx的芯线与屏蔽线严禁短接，否则无取样，无法测量；图11 正接法 图12 反接法3、外接高压测试当使用正接法、外标准电容、外高压时，采用该方法。
