我们的现场实拍视频将带您走进【变压器有载开关测试仪】录波分析仪厂家直销放心产品的世界，产品视频细节之美一览无余！
以下是:宁夏银川【变压器有载开关测试仪】录波分析仪厂家直销放心的图文介绍
宁夏银川变压器有载开关测试仪使用相对湿度： 更换屏幕内容，← 这个可以取消输入的。存储目录：当有外接U盘时，仪器优先外接U盘保存和读取数据，也可以选择内存保存和读取数据；（在测试中间的时候插入U盘要等测试结束才默认U盘）档 位：点击“向上换档” 后面显示“1—2” 点击 可以选择 1—2 2—3…..8—9A9A—9B9B—9C…..34—35点击“向下换档” 后面显示“35—34” 点击 可以选择 35—34 34—33…..9C—9B9B—9A9A—8…..2—1点击：9A 就不停9A档，直接8—9B 或者 10—9B自动切换档位：选择了自动切换档位，变压器上的充电电流不停，不用重新设置变压器的参数，可以实现连速测试，节约测试时间；注意：在选择自动的时候有些单位不用9A—9B，这个时候要人来选择跳过，方便后面的自动换档。绕 组 方 式： 接线方式（这个决定了电阻的算法，一定要正确）；YO型接线是变压器有中性点的；Y 型接线是变压器没有中性点引出的；△ 型接线 在测试的时候要严格按照屏幕显示的接线，（A→C B→C)测试一组完成，把变压器有载开关返回刚才测试的档位（不加测试电流），再测试另外一组(A→B C→B)(光标要点黑)，后面三相的结果都显示在一屏，可以显示三相同期性。充 电 电 流：0.2A 10Ω～100Ω 0.5A 4Ω～40Ω1A 1Ω～20Ω 3A 0.5Ω～6Ω3A 0.1Ω～1Ω触 发 电 阻：在选择0.2A/ 0.5A/1A/3A(0.5Ω～6Ω)的时候不用选择，仪器内部有默认值。在选择3A(0.1Ω～1Ω)电流时要根据现场有载开关过渡电阻值来变换，这个时候用选择比铭牌过渡电阻低的电阻值，以免误触发。让显示的波形更加完整。④点击“确认”进入等电阻值显示稳定后（换流变压器充电时间要长些）。⑤点击“开始测试”进入在选择了自动切换档位后 现在“开始测试”变换为“继续测试” 等这个档位测试结束，可以点击“继续测试”出现上面的界面。不用来回的设置参数和充电。
宁夏银川变压器有载开关测试仪放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、宁夏银川当地操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、宁夏银川当地绿、宁夏银川当地红测试钳分别接到调压开关X1（A1）、宁夏银川当地Y1（B1）、宁夏银川当地Z1（C1）上，并用短路线分别接到对应的X2（A2）、宁夏银川当地Y2（B2）、宁夏银川当地Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、宁夏银川当地低压侧）分别三相短路接地。将测试钳黄、宁夏银川当地绿、宁夏银川当地红、宁夏银川当地黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、宁夏银川当地B、宁夏银川当地C三相和中性点上，然后将测试线另一端黄、宁夏银川当地绿、宁夏银川当地红、宁夏银川当地黑线分别接在仪器的A、宁夏银川当地B、宁夏银川当地C、宁夏银川当地N端子上。（见图3A）图3 （3）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、宁夏银川当地B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、宁夏银川当地B相测完以后，可以再把A相当作中性点，测量B、宁夏银川当地C相，或者把B相当作中性点，测量A、宁夏银川当地C相。其接线方法和数据分析均相同。
天正华意电气设备(银川分公司)多年来始终坚持“诚信为本，质量保证，客户至上”的服务理念，为广大客户和消费者服务，本公司一贯奉行以质量求生产，以质量求发展，对 微机继电保护测试仪产品精益求精，以优质的 微机继电保护测试仪产品供给客户，服务至上，价格合理，而受到广大客户的赞誉，欢迎广大客户来厂实地考察洽谈。

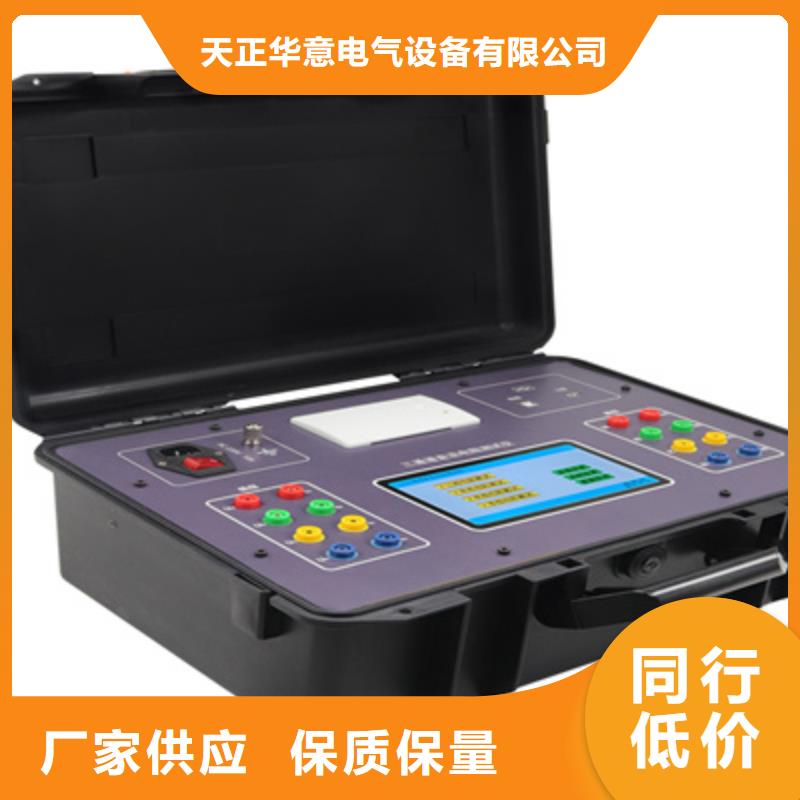

宁夏银川变压器有载开关测试仪是根据中华人民共和国电力行业标准之高电压测试设备，通用技术条件DL/T846、宁夏银川附近8-2004设计，可以满足《电力设备交接和性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等要求。可实现对有载分接开关的过渡时间、宁夏银川附近过渡波形、宁夏银川附近过渡电阻、宁夏银川附近三相同期性等参数的测量，是测试有载分接开关的理想设备。（用户是调容的有载开关请提前告知）二．主要特点：①. 测试Y0 Y △型变压器，阻值不用换算直接显示；②. 数据分析人性化，可以自动的找出波形中间的故障，并做记号；③. 波形的显示是根据采样回的数据自动调整阻值和时间的幅度；④. △型变压器可以显示三相同期性；⑤. 仪器自动判断单电阻和双电阻；⑥. 可以带绕组或不带绕组进行测试；⑦. 四端接线方式，提供高精度电阻测量,且无需导线补偿；⑧. 在测试中间可以连续测试，节省变压器停电的时间；⑨. 仪器可以生存word报告，方便数据的管理和查询； ⑩. 仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；⑩. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。
