想要了解多功能校准仪手持直流电阻测试仪细节之处更加用心产品的魅力？视频为你揭晓答案！
以下是:宁夏银川多功能校准仪手持直流电阻测试仪细节之处更加用心的图文介绍

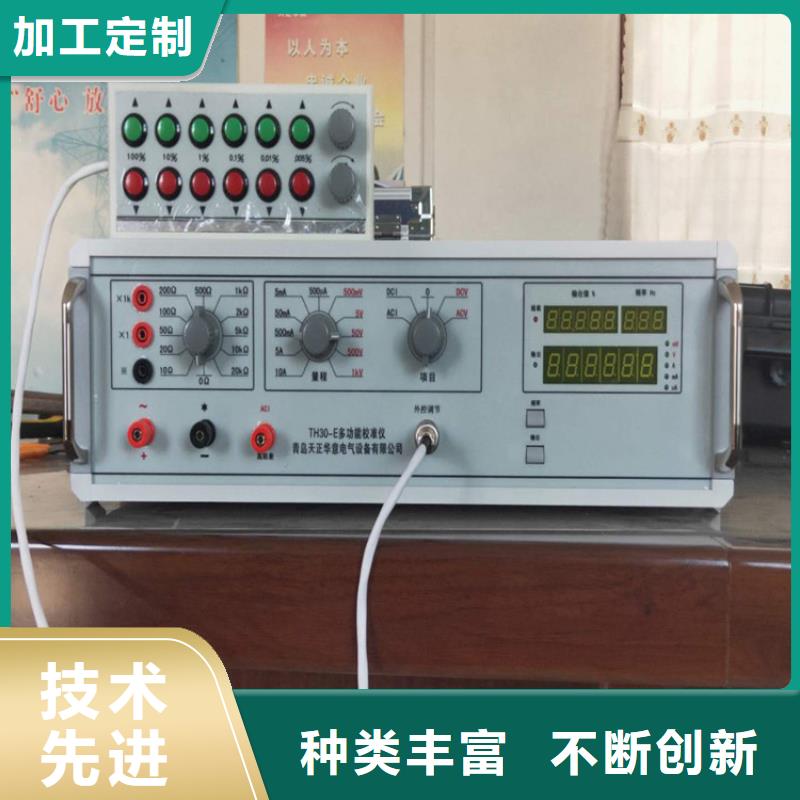

宁夏银川多功能校准仪面板功能说明电阻输出 电阻选择 量程选择 项目选择⑸液晶显示窗口 ⑹电压、电流输出ACI高阻输出外控调节控制按键 ⑽调节方式选择 特别提示：2.1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2.2、本仪器输出电压达1000V，操作时应注意人身。2.3、本仪器不宜在相对湿度大于80％的环境中工作；供电电源质量将影响输出稳定度。2.4、作交流项目检测时，避免在有输出的情况下，切换频率。2.5、关机时请切断输出。3、概述：多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、指针式三用表及各类直流、交流、电压、电流表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率有两种：定频：50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），调频：50Hz--1000Hz连续可调。以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！
宁夏银川多功能校准仪 面板按键数字调节：可通过面板上按键控制键调节输出：1）“按位”调节，将开关拨到“位”侧，按动LCD屏输出值对应的上升、下降键，对应的位加1、减1，如果按动位，只能调节到满量程值（或选择量限值）的，以免误操作损坏被检表！2）“按百分比”调节，将开关拨到“％”侧，按动LCD屏输出值对应的上升、下降键，可按照选择量限值（没有设置，则为校准仪对应的量程值）与设置的步长（没有设置，为10）共同调节。例如：如果量程值选择5.00，倍率值选择4，则按动10％上升键一次，输出为5.00×1/4×10％＝1.25。7.5.5：如果按动上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。7.5.6：误差的处理：按照外控调节或者按照面板按键调节的方式，使校准仪输出为被检表的实际值，按动误差键，再按照以上调节方式使校准仪输出为被检表的测量值，此时，误差窗口显示被检表的相对误差。此点测试完成，按动误差键退出，此时，校准仪恢复到设置值，可进行下一点的测试。例如：测试DC5V的误差，使校准仪输出DC5V，按动误差键，调节校准仪的输出，使被检表显示为5V，此时误差窗口显示被检表5V的相对误差。要进如行其他点的测试，可按动误差键，重复上述过程即可！7.5.7：每一次测量完毕，应按住下降键2~3秒钟，使输出回零后，再做下一次测量。7.5.8：当出现“超载”时，LCD屏显示“断”校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。
天正华意电气设备(银川分公司)拥有研发中心和 微机继电保护测试仪产品质量检测中心，并与全国十几家科技设计单位、大专院校建立了密切的协作关系。 微机继电保护测试仪产品营销网络遍布全国，在北京、广东、内蒙、江苏、湖北、山东等地区设有分公司和直销仓库。新的世纪，天正华意电气设备(银川分公司)以雄厚的经济技术实力，优良的 微机继电保护测试仪产品品质，追求客户满意服务的经营理念，铸造中国 微机继电保护测试仪新形象。公司董事长携全体员工愿与海内外朋友真诚合作，共绘宏伟蓝图，共创辉煌！
宁夏银川多功能校准仪工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高。5.2 数字合成正弦波信号发生器，失真小，可靠性高。5.3 240＊64大屏幕LCD显示。5.4 输出调节有外控和面板按键两种调节方式。5.5 量限可根据被检表的量程选择。5.6 当输出调节采用“百分比”调节时，可选择步长。5.7 交直流电压输出范围 0~1000V。 5.8 交直流电流输出范围0~20A。5.9 交流频率五种定频：50Hz、市电（同步）60Hz、400Hz、1kHz。调频：50Hz--1000Hz连续可调。5.10 电压短路、电流开路自动保护。6、主要技术指标：6.1稳定性： AC＜满量程的0.02％/5min，DC＜满量程的0.005％/5min。8小时稳定度：准确度的30％。6.2分辨率：20ppm（0.001％）。6.3交流失真度：＜0.5％，20A＜2％。6.4直流纹波系数：＜0.1％。6.5输出频率准确度＜0.1％。6.6外型尺寸：460×460×130（mm）。 重量：约18Kg。6.7输出电压、电流及中值电阻的范围及准确度：
