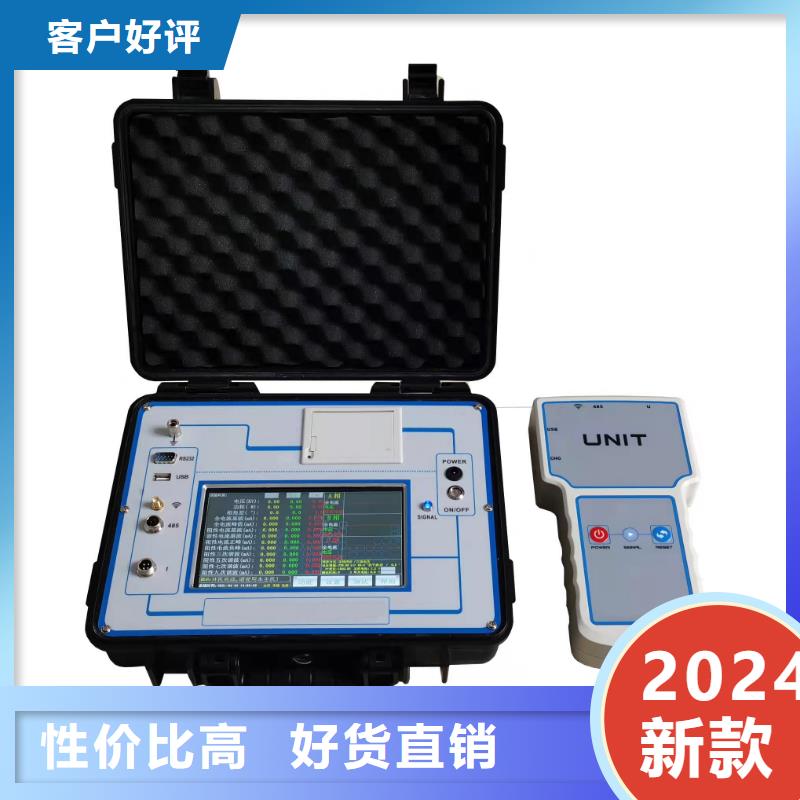

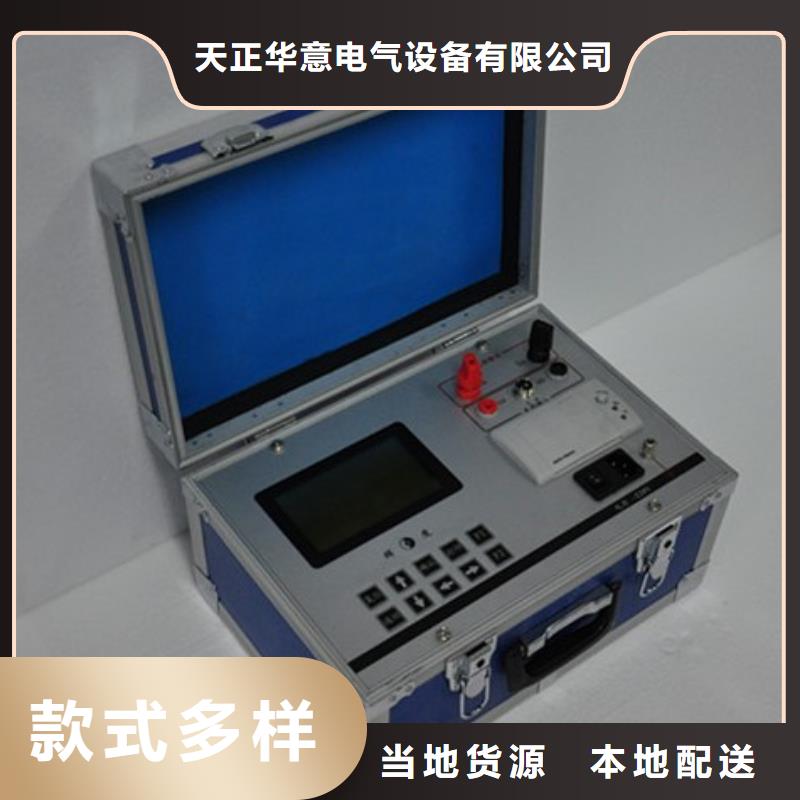

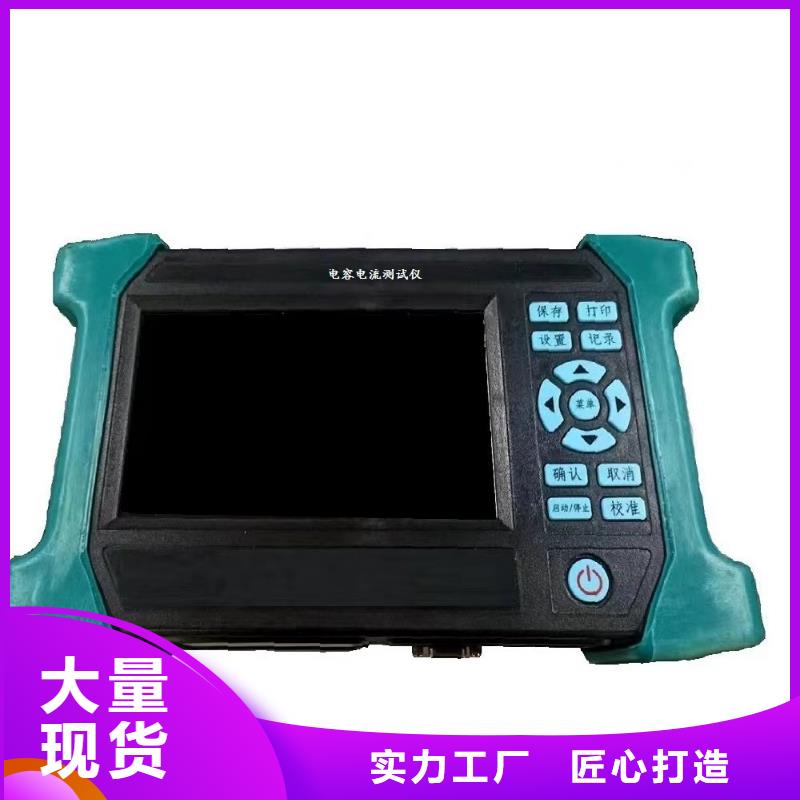

浙江绍兴电容电流测试仪主要技术指标使用环境：温 度：15C~25C 相对湿度：＜80％（25C） 海拔高度：＜2500m电源频率：50Hz 0.5Hz电源电压：220V5V主要参数：1）测量范围：电容：0.1μF～2000μF；电感：0.1mH～2H；2）分辨率（即模拟的标准调节细度）：电容：0.01μF；电感：0.01mH；3）电容允许误差：±（0.2％读数＋0.04％满量程）；电感允许误差：±（0.2％读数＋0.04％满量程）；4）其他参数：背景电容范围：50μF～2000μF；电压输入范围：（0~30）V；电流输出范围：（0~20）A；频率响应范围：40Hz~65Hz。四、工作原理图1工作接线图DRC-1型电容电感测试仪校验装置，其工作时的接线如图1所示。在检定过程中，将被检电容电感测试仪的电压输出端子U＋、U-分别和校验装置的电压输入端子Uin＋、Uin-连接，将被检电容电感测试仪的电流输入端子（钳形电流测试夹）和校验装置的电流输出端子连接。1.电容测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(1/jωC)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电容测量值C试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差C误差＝C试品?C，进而达到了对被检电容电感测试仪的“电容”测量功能进行检定的目的。
浙江绍兴电容电流测试仪PT连接方式大部分变电站中的4PT的连接方式有两种接法，分别如图9和图10所示。对于图9中这种4PT的接线方式，组成星形的三个PT的开口三角侧被短接，系统零序电压由第四个PT的测量线圈来测量，各相电压分别从A－N、B－N、C－N端测量。这种接线方式下，系统单相接地时N－L端的电压为57.7V。图9 4PT连接方式1图10 4PT连接方式2图10和图9中的接线 区别是在N－L端串接入第四个PT的33V二次线圈，这样当系统单相接地时，N－L两端电压为91V（即57.7V＋33.3V）。在图9和图10中,测量信号都是从N-L端注入。在图9中，零序PT（即第4个PT）的二次零序绕组是ox-oa绕组，其电压通常为（V），则测量时PT变比为。这种接线方式和变比下，对应于测试仪的“PT方式”中的“4PT”方式。也就是说，如果接线方式如图9所示，则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。在图10中，零序PT（即第4个PT）的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成，主绕组ox-oa的电压为（V），副绕组oxo-oao的电压为100/3V，则测量时PT变比为（其中为电力系统的线电压，如6kV、10kV或35kV）。这种接线方式下，对应于测试仪的“4PT1”连接方式。图11 4PT连接方式3第三种4PT接线方式如图11所示。这种接线方式比较少见意：在测量前还应将与PT二次绕组并联的其它PT二次绕组断开；退出系统中消弧线圈。3、测量注意事项对于4PT的接线方式，当被测的三相对地电容小于30微法时（10kV电容电流约为55A），测量结果是准确的。但当被测系统对地电容容量太大时，测量结果就会随电容的增大而偏差较多。如果想要进行准确测量，可采用以下几种方法：1）如果系统中变压器有中性点或者有接地变压器，也可采用下面介绍的变压器中性点异频信号注入法进行测量。2）将4PT连接方式转变为3PT连接方式，然后按前面所述的3PT方式进行测量。将4PT连接方式转变为3PT连接方式的方法如下：对于4PT连接方式1和方式2， 将第四个PT高压侧短接，并将被短接的开口三角侧打开，从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。
