简约而不简单，我们的交流采样现场校验仪【TH-3A微机继电保护测试仪】厂家型号齐全产品视频将用直观的方式展示产品的核心价值。
以下是:河北交流采样现场校验仪【TH-3A微机继电保护测试仪】厂家型号齐全的图文介绍
天正华意电气设备(河北省分公司)主营： 微机继电保护测试仪.我公司以超前的产品创新能力，不断整合新技术、新工艺和自主技术与国际接轨，达到国内先进水平。公司自创办以来，一直坚持“服务好、质量好、价格公道、客户至上、服务周到、让利客户、薄利多销为原则，老实取信为宗旨”的经营理念，治理上坚持以人为本，服务贴心！

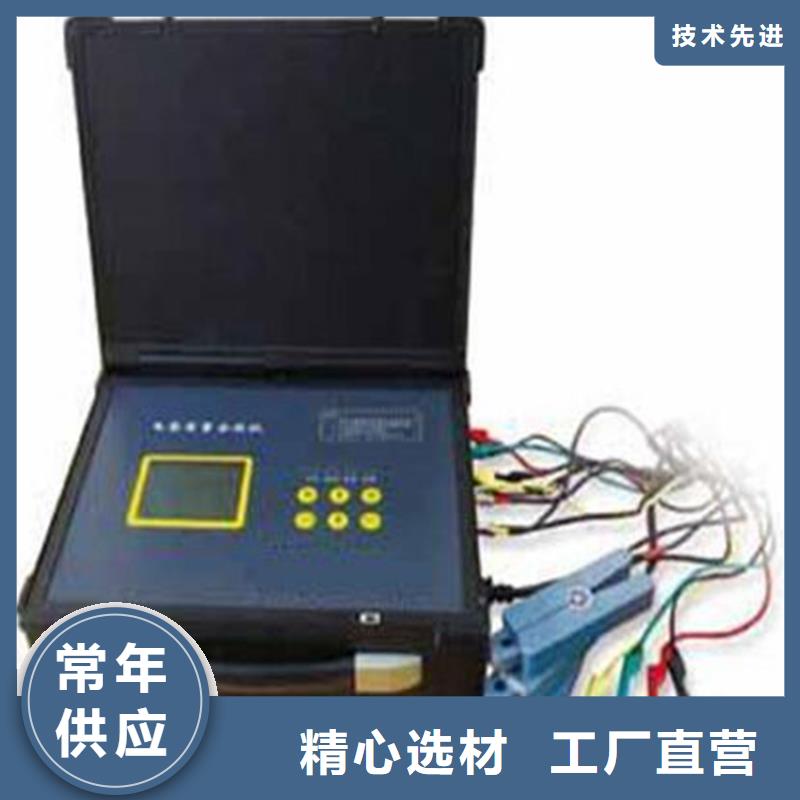

河北交流采样现场校验仪三相交流采样在线校验仪运用国际ARM＋FPGA构架并行处理器技术；以高速、高精度A/D转换器为核心；利用多片微处理器和大规模可编程逻辑集成电路；高速同步采样电压、电流、相位和周期；通过数学计算有效值。 同时，整体仪器的校准采用数字修正，无需电位器，从而减少了仪器的不确定性，实现了仪器长期高精度测量。采用液晶彩屏显示，菜单操作，具有标准的RS232接口，可方便地与其它仪器设备组成自动计量系统；该仪器是目前国内中频参数测量的性能仪器之一。可广泛用于电力系统、计量院所、军工企业等部门作为电压、电流标准或现场检测的理想设备。电力系统计量部门作为三相工频电压、三相工频电流、三相有功功率、三相无功功率、频率和相位标准表或现场检测设备。
河北交流采样现场校验仪 4、按【校验】键，看子菜单选择（1、自动校验，2、单点校验）按数字键【1】，本装置显示被校表的被检各点；5、按【电流】键，对准被上升电流值为准被校表分格，（因本装置的上升键由“1、2、3、4代）按【1】键可上升电流10％，【2】键为1％，【3】键为0.1％，【4】键为0.01％，下降的四键由【5】、【6】、【7】、【8】代替，操作这八个键，对准各分检点按下计算键，装置将自动显示每一个点的误差及变差；例2、校一块220V，5分格交流直读表1、将被校表与交流输出端的任意一相连接，根据主菜单按数字键【5】；选择交流电压表（如右图所示）2、装置翻页到子菜单，电压档位选择200V按数字键【4】；3、按【分格】键，光标移至总分格数，这时按数字键【2】【2】【分格】键确认，光标移至分格栏，按数字键【5】【分格】完成分格置入，4、按键，光标移至交流电压表栏，按数字参数置入，【2】【2】【0】键确认，完成被校表参数置入；5、按【校验】键，选择【1】自动校验，开始校表；6、按【电压】键操作【1】【8】，八个键，上升或下降电压幅值。

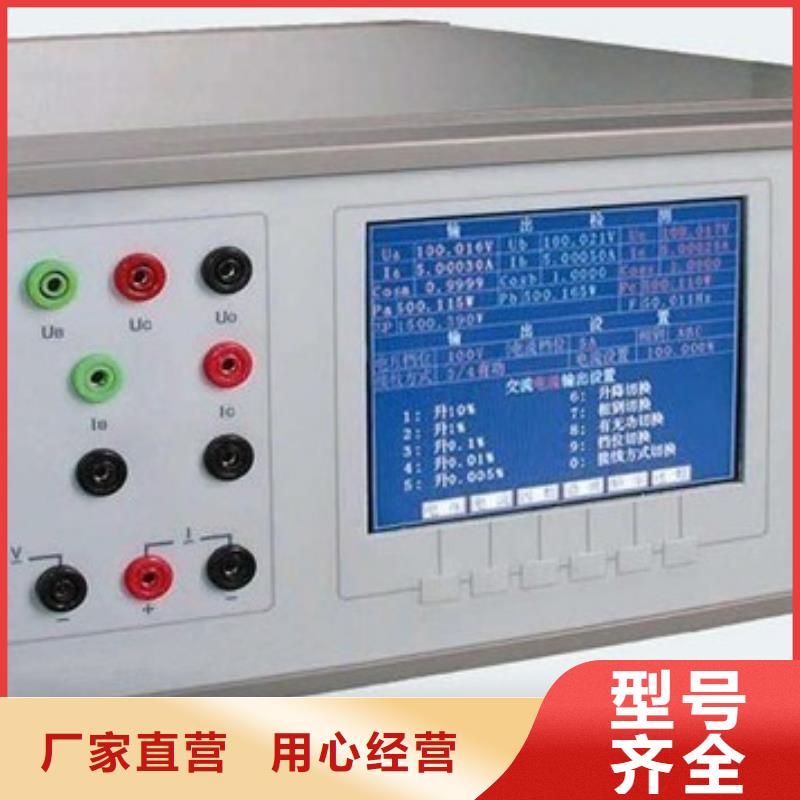

河北交流采样现场校验仪工作原理三相交流采样在线校验仪原理框图见插图从原理图看出，仪表首先把电压、电流信号转换成标准信号，高速A/D转换器在单片机的控制下同步对电压、电流标准信号采样，并同时采样信号的频率及相位，由计算机内部计算出实测电压、电流、有功功率、无功功率、频率、相位、功率因数等各参量，并显示测量结果。5. 面 板5.1.前面板三相交流采样在线校验仪面板由一块LCD显示屏，功能键【＜＜】、方向键和数字键、【确认】、【复位】及电源开关组成。接线端由三相交流电压输入端（由黄、绿、红、黑四端钮组成）三相交流电流输入端，钳夹输入端，电源输入连线，保险丝座（1A保险丝），RS－232接口（九针）。
