想要一睹模拟断路器_雷电冲击发生器现货供应产品的真容吗？快来观看我们的视频吧！我们将带您走进一个全新的世界，感受产品的魅力与品质。

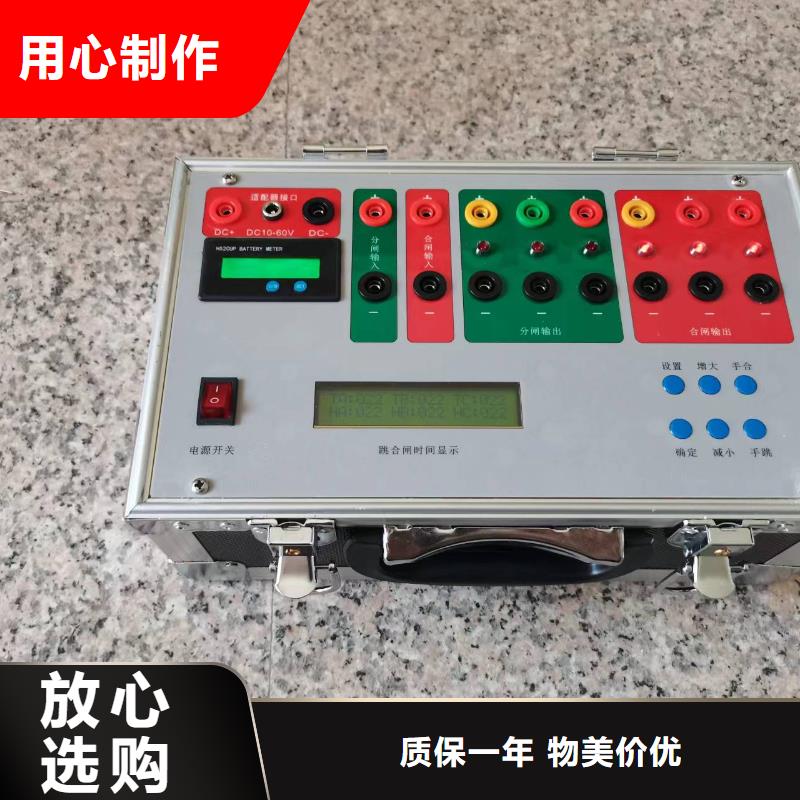

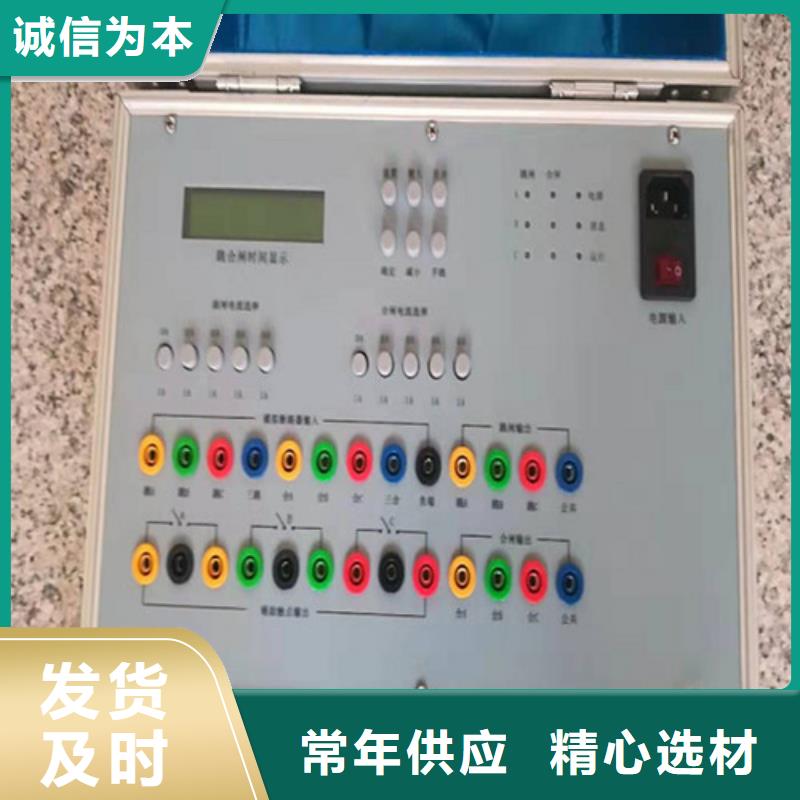

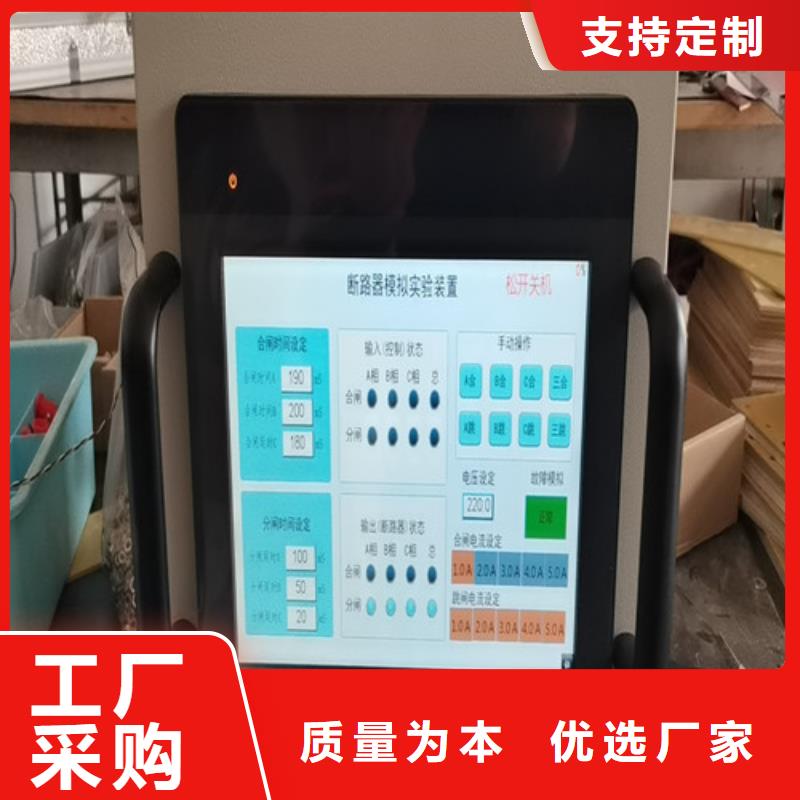

以下是:河北模拟断路器_雷电冲击发生器现货供应的图文介绍
河北模拟断路器技术参数工作电源电压 AC220V±10％ 50HZ 跳、合闸操作电压 DC200V或DC110V、48V、24V跳、合闸时间 跳闸时间选择： 0-500ms合闸时间选择0-500ms跳、合闸电流 跳闸电流选择：1A、2A、3A、4A、5A合闸电流选择：1A、2A、3A、4A、5A当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。手动跳合闸 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。开出量 接点容量：DC220V/0.5A，AC220V/5A。断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。使用说明1、装置通电—— 接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于合闸状态，面板上的三相合闸位置灯亮。2、手动合闸及跳闸—— 手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。保护装置跳合闸——跳、合闸线圈端子相当于实际断路器的实际跳合闸线圈回路。
天正华意电气设备(河北省分公司)位于平度市平安路2号，公司是集产品研发、生产制造、销售为一体的高新技术企业，从事生产 微机继电保护测试仪。
公司具有在 微机继电保护测试仪行业从业十几年的经验、技术及市场优势，自成立之日起就秉承“国际定位、带领市场”的创业理念。现产品： 微机继电保护测试仪等。我们的产品广泛应用于粮油、食品、饮料、医药、化工、肥料、水泥、玻璃、摩擦材料、耐火材料、钢铁、建材等众多行业。
公司拥有一支敬业、合作、团结奋斗的开发与工程技术服务队伍，汇聚了人才优势和技术优势，使公司在产品开发与产品质量上在业内处于主要位置。
河北模拟断路器微机型高压断路器模拟装置和继电保护测试仪配合使用为例，介绍一下重合闸的试验接线及操作方法。接线如下（以A相为例）：将TH-12模拟断路器的跳闸线圈、合闸线圈、公共端分别与保护装置操作回路的跳闸线圈、合闸线圈、控制电源负极相连，（断路器的辅助触点与保护装置的开入接点相连）。将测试仪的电压输出端Ua 、 Ub 、 Uc 、 Un分别与保护装置的交流电压Ua 、 Ub 、 Uc 、 Un端子 相连。将测试仪的电流输出端la、lb、le 、 In分别与保护装置的交流电流la、lb、le、In端子相连。将测试仪的开入接点与保护装置的保护跳闸出口接点相连，开入接点的公共端与保护装置的控制电源正极相连，（开入接点R与保护装置的重合闸出口接点相连〉。注意：在开始试验前，请把TH-12模拟断路器的合闸线圈置于合位，以满足重合闸的充电条件。c)在备用电源自动投入装置试验中的几种方法备用电源自动投入装置大多用于110KV变电站的变低侧，在保证连续供电、降低能耗方面起着重要作用，但由于该装置同时关联着多个开关，在做试验时必须停一次设备。
