准备好领略接地引下线导通电阻测试仪厂家-合作共赢产品的风采了吗？我们为您准备的视频将带您走进产品的世界，让您感受它的独特之处。
以下是:接地引下线导通电阻测试仪厂家-合作共赢的图文介绍
天正华意电气设备(自贡市分公司)深入了解您的每一个需求，为您提供适合全套的 微机继电保护测试仪方案设计，致力于您的 微机继电保护测试仪使用感受。
接地导通测试仪（注意：应先按复位键，再断电拆线，否则将有可能导致人员触电。）3、时间设置在开机界面中，按循环键将光标移动到修改时钟，如下图：按选择键可进入时钟修改和查询界面，如下图：在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据，按复位键保存并退出。4、数据查询在开机状态下按循环键将光标移动到查询数据菜单，然后按选择键进入数据查询数据界面。此时按选择键上翻记录，按确认键下翻记录，按复位键退出查询界面。在初始界面按选择＋复位，清空所有存储的测试数据。七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：将标准电阻接至仪器的接线柱上，如下图：按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。八、电池充电说明当仪器长时间不用或直流供电使用一段时间后，都会造成电量不足，需要重新对仪器电池进行充电。充电时插上配套充电器，此时充电器上指示灯变为红灯，开始对仪器电池进行充电。当充电指示灯变为绿灯时说明电池充电完成，这时可以拔掉充电器。注意：由于锂电池特性，在严重亏电时仍不充电，会造成电池不可逆的损坏，请使用者及时充电，如果由于严重亏电造成的电池损坏，属于人为原因，本公司不负责免费更换。

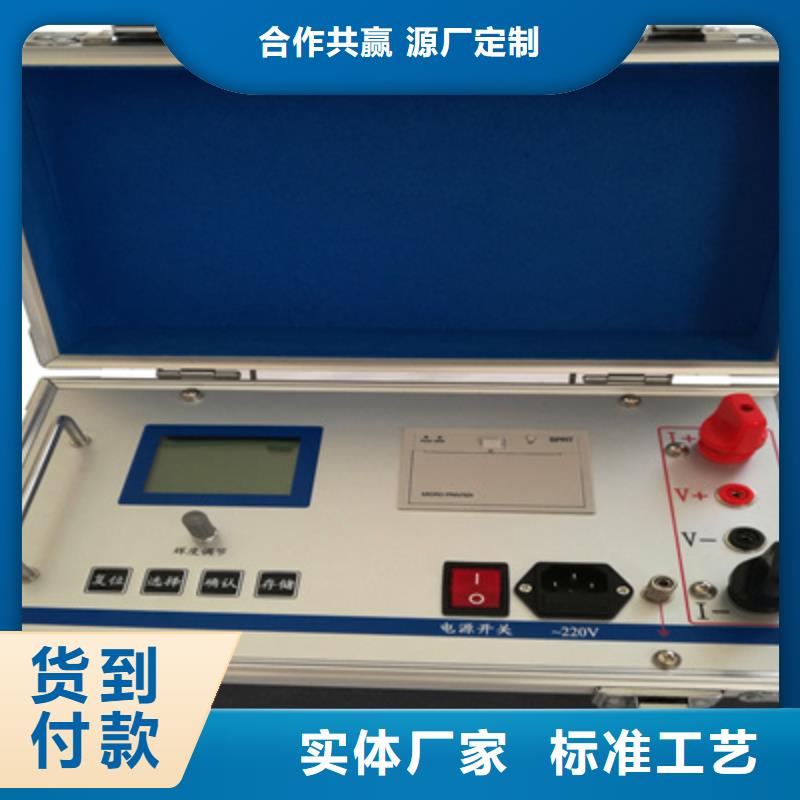

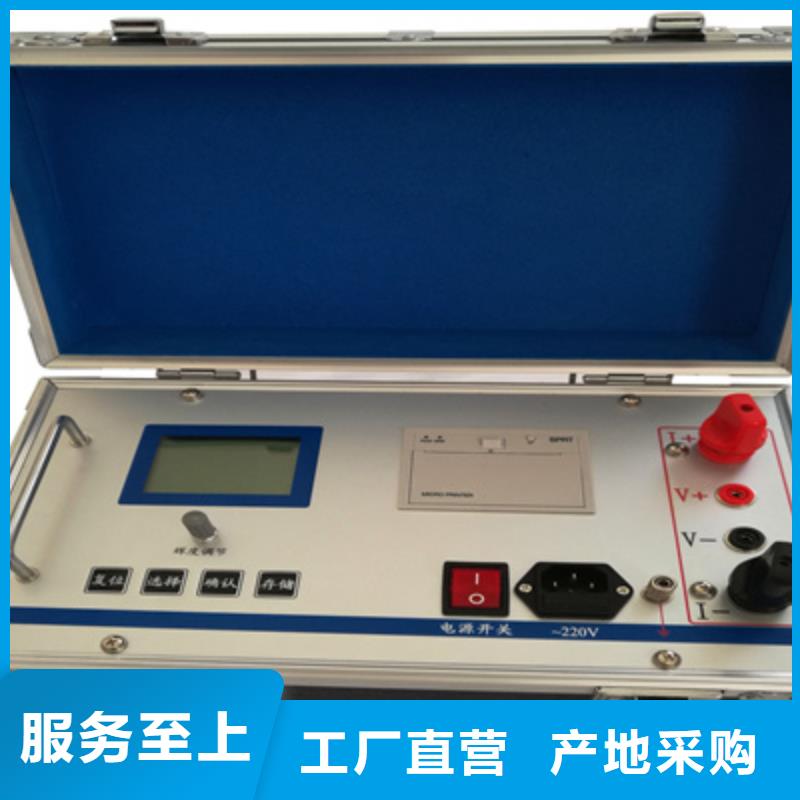

接地导通测试仪智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。三、技术指标1、输出电流： 30A、40A、50A2、输出电压：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A档）100uΩ-250mΩ（40A档） 50uΩ-200mΩ（50A档） 5、准确度：5‰±3个字6、工作温度：-20～40℃7、工作湿度：＜80％RH，不结露8、工作电源：AC220V±10％，50HZ四、操作说明1．面板 图一 面板2．接线根据被测导线要求，将测试钳分别对应夹紧被测端子。测试线另一端接对应面板上的电流端子I＋ 、I-和电压端子V＋、V-。3．菜单选项及按键操作接线正确无误后，打开电源开关，屏幕显示如图二。2009-12-29欢迎使用13：20：30图二等待5秒钟左右屏幕显示如图三所示：选择电流： 30A导线长度：10.00m线截面积： 50mm2测试 查询 设置图三屏幕显示菜单各选项分别是：（1）“选择电流”：选择仪器测试电流，分别为30A、40A、50A，用选择键进行选择。选择完成后按确认键进入下一选项。（2）“导线长度”：被测接地线两点间的距离,单位： 米,默认值： 10.00。当反显示框在此选项时，可用选择键进行修改，确认键确认并将修改处后移，直到修改到一位，按确认键完成修改。继续按一次确认键进入下一选项。（3）“线截面积”：被测接地线截面积,单位 ：mm2 默认值 ：50，分别为50、70、95、120、35、25、16、10等常用规格的导线截面积，按选择键选中与被测接地线一致的截面积，按确认键进入下一选项。（4）“测试”：此选项为仪器的测试项，如果其他选项确定选择正确后，此处按确认键开始测试。（5）“查询”：此选项的目的是对已存储的数据记录进行查询、打印或者记录，按确认键进入。（6）“设置”：此选项的目的是对时间或者参数进行设置，以保证时间的准确性或测试数据的准确性。
接地导通测试仪TH-10A抗干扰接地导通测试仪主要用于接地装置的电气完整性测试，采用离散傅里叶展开技术，即谐波分析（FFT）及数字滤波实现抗干扰，保证在交流信号与直流信号叠加情况下准确分离出直流分量。运行变电站或电厂由于中性点零序电流在地网中的分布导致测试点之间工频干扰电压远大于测试导通时的直流压降，引起叠加导致测试结果偏大。在行标DL/T475-2017《接地装置特性参数测量导则》将接地导通的判据由原标准限值0.2欧姆调整为现0.05欧姆标准限值，因此，传统的单一功能的接地导通测试仪的测试结果由于工频干扰电压的影响导致测试数据往往偏大，不能准确对接地导通状况进行判断。本仪器内置交流干扰抑制器电路，通过数字滤波电路保证在较大交流信号中分离出微小直流信号，在交流干扰电压信号与直流电压测试信号之比为20:1的条件下仍可将直流信号准确分离测试，可有效解决运行变电站工频干扰电压对测试结果的影响。
