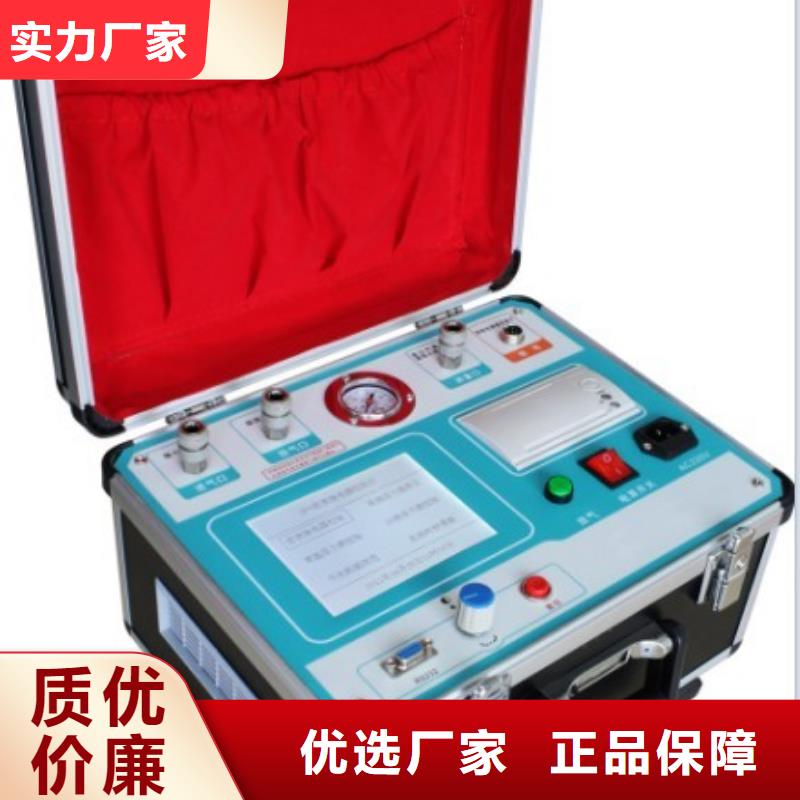

热继电器测试仪使用方便可靠，是SF6密度继电器校验的必备设备。15. 正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH ）16.校准压力范围大: 0～1.2MPa（超大量程设计）技 术 指 标 ?工作电压：正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH），接入AC220V电源时仪器自动切断锂电池供电，以保护锂电池延长其使用时间。?电量显示：可显示锂电池电量百分比（当电量不足时提醒及时充电或应急用220V交流电源）?仪器功率：72W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.2MPa（超大量程设计）?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320X240图形点阵单色液晶屏?操作方式：一键飞梭操作?通讯方式：USB接口（能上传试验数据到计算机，并自动生成报告）USB拷贝接口（可用U盘拷贝试验数据）?打印机型：高速微型热敏打印机?打印方式：汉字报表式打印?存储容量：可同时存储100次试验结果?外形尺寸：375X270X240(mm)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：6Kg?面板示意图：

热继电器测试仪为了能够统一，习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。ZNPM型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。ZNPM型SF6密度继电器校验仪吸收国外产品先进经验，可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量，不存在使用SF6气体造成的弊端如：SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。2.校验原理密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。市面上SF6密度继电器有多种形式，从输出接点看有单接点、双接点和三接点等形式，包括闭锁、报警、超压，也有双闭锁类型，总结下来校验类型如下：闭锁回复值校验（升压，接点一）：在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。报警回复值校验（升压，接点二）：给SF6密度继电器缓慢匀速进行充气

热继电器测试仪智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图13＊＊年＊＊月＊＊日＊＊时＊＊分确定取消图14此时按确定键使相应的数字反显后可以分别对年、月、时和分的数值分别进行调整。配套工具软件使用说明1.软件功能简介此配套工具软件用来将仪器中的测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。2.软件特点本软件为绿色软件，无需安装便可使用支持USB通信方式支持Windows系列操作系统，运行速度快，使用方便3.运行环境计算机硬件需求：建议使用赛扬533 及以上CPU，512MB 及以上内存、1GB 及以上可用硬盘空间。支持软件：Win98、Win2000、XP、Win2003、Vista、Win7 等Windows系列操作系统；Microsoft Office 2003 及以上版本（必须包含Excel）。4.软件操作说明（1）双击，运行仪器配套工具软件，如下图所示。（2）使用USB数据线将计算机和仪器连接起来。仪器开机，进入数据上传界面，如下图所示。（2）选择通信端口。点击“串口选择”右方的滚动条，选择USB安装后系统分配的端口号（详见“USB驱动程序安装说明”）。（3）点击“通信自检”按钮，计算机与仪器进行通信，此时有以下两种情况：联机成功，数据上传至计算机，如图所示。数据上传成功后可进行“导出数据”及“生成报表”操作。此时仪器显示如下界面：（4）导出数据。点击 “文件”下拉菜单，再点击“导出数据”按钮，如图所示。此时弹出对话框，如图所示。选择要保存文件的位置，输入保存的文件名称，数据将以Excel 格式保存在计算机中，试验人员可对测量数据做进一步分析处理，如图所示。打开刚才保存的Excel数据文件如图所示。
