保护开关测试仪厂家规格齐全



真空度开关测试仪质保本公司生产的所有仪器设备实行两年保修,终身维护。在保修期内,负责免费检查、修理、零部件替换;用户附带的其他费用,如运输费用等由用户自己承担,由下列情况造成的损失,将酌情收取修理费用:1 由于疏忽大意,不按操作规程操作,而导致设备的损坏。2. 不经同意,自行拆动设备,更换零部件引起的损坏。3. 由于运输或其它搬运过程中,处理不当而引起的损坏。附录A:真空断路器出厂时灭孤室真空度下限值。附录B:真空断路器运行中灭孤室真空度下限值。附录A:中华人民共和国机械行业标准JB3855-19963.6-40.5KV户内交流高压真空断路器1范围本标准规定了额定电压3.6-4.0KV户内交流高压真空断路器(以下简称真空断路器)的使用环境条件、额定参数、设计与结构、型式试验和出厂试验、运输、贮存等方面的通用要求。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准版本的可能性。GB156-1993标准电压GB311.1-83高压输变设备的绝缘配合GB311.2-83高电压试验技术部分:一般试验要求GB763-90交流高压电路在长期工作时的发热GB1984-90交流高压断路器GB1984-89交流高压电器动、热稳定试验方法GB2706-89电工术语高压开关设备GB2900.20-94高压开关设备常温下的机械试验GB7675-87交流高压断路器的开合电容器组试验GB11022-89高压开关设备通用技术条件机械工业部1996-11-07批准 1997-07-01实施3.使用环境条件按GB11022-89的3.14.定义本标准所采用的术语除按GB 2900.20和GB1984――89的第4章规定外,还采用下列定义。4.1允许贮存期允许贮存期是指真空灭孤室从制造厂出厂至真空灭孤室内气体压力升高至允许的极限值之间的短时间。在此期间,真空灭孤室应能达到产品技术条件规定的各项技术指标。(以下内容从略。)5额定参数(内容从略)6设计和结构真空断路器的设计和结构除应满足GB1984――89第6章的规定外,还应满足以下要求。




天正华意电气设备(自贡市分公司) 微机继电保护测试仪产品生产厂家,拥有完整、科学的质量管理体系。在消费者当中享有较高的地位,公司与多家零售商和代理商建立了长期稳定的合作关系。天正华意电气设备(自贡市分公司) 微机继电保护测试仪产品品种全、价格合理,重信用、守合同、保证质量,赢得了广大客户的信任。欢迎各界朋友莅临参观、指导和业务洽谈。




真空度开关测试仪真空开关真空度测试仪一、序言由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目,并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。真空灭弧室允许储存期的检查方法:用脉冲磁真空度测试仪测量真空灭弧的内部气体压力,记下测量值P1(Pa)。静置一段时间t(d)后,再用该仪器测量其内部气体压力,记下测量值P2(Pa)。静置时间t不小于7d。由下公式计算允许储存期T(年)THKD-Ⅳ型真空开关真空度测试仪是我公司在 THKD-Ⅲ型的基础上根据现场用户的反映改进的一代产品。它具有测试精度更高,稳定性更好,智能化程度更高的特点。真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法,这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时,虽然击穿电压没有降低,但灭弧室已不合格。THKD-IV型真空开关真空度测试仪采用新型励磁线圈,运用磁控放电法测试灭弧室的真空度,不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理,使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器突出的特点是采用新型励磁线圈及数据处理方法,实现了真空度的不拆卸测量。

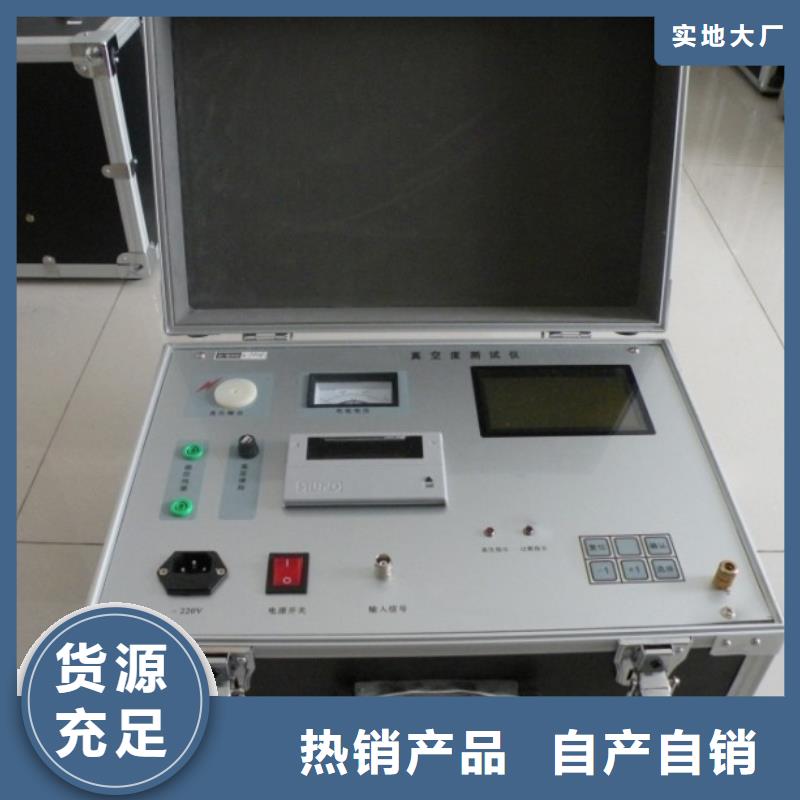

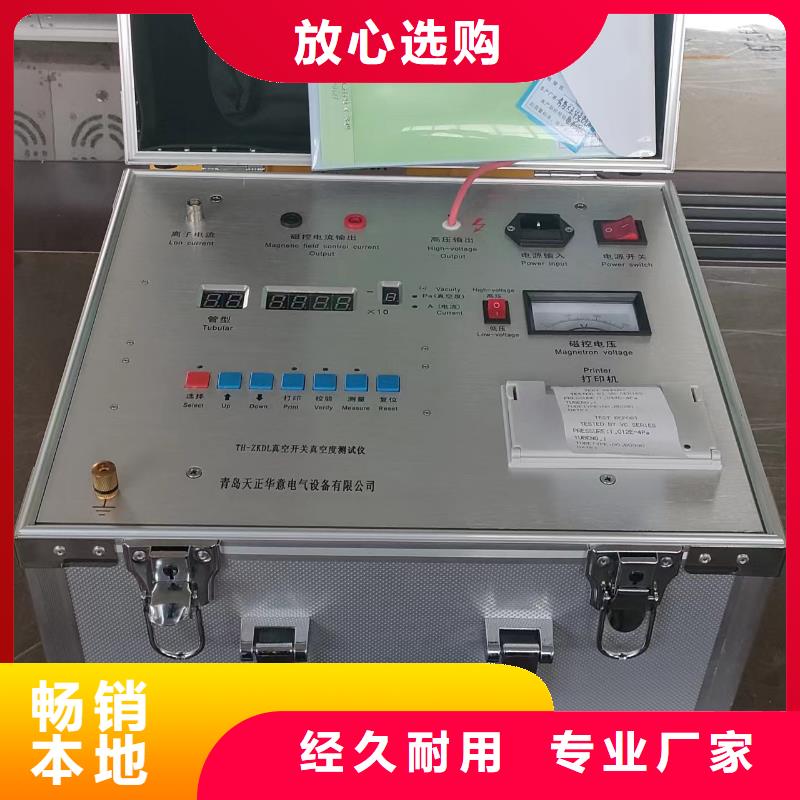

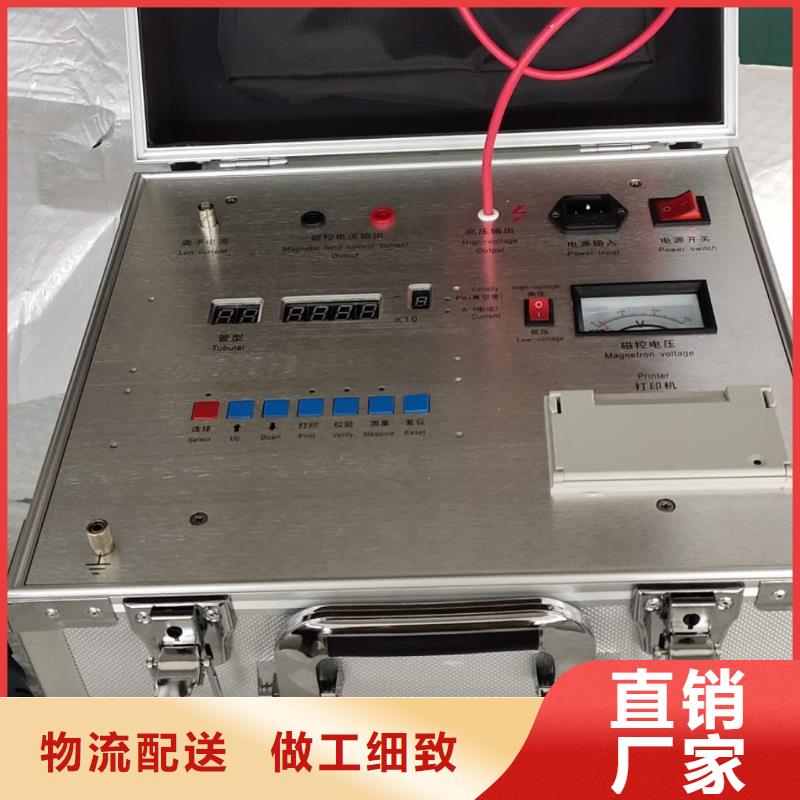

真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为:由测量控制电路发出指令,由开关电源给磁场电容充电,通过控制电路监控,当磁场电容上的电压达到预定值后,控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通,使灭弧室处于强电场、强磁场的状态中,灭弧室开始放电,产生离子电流I,如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机,经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1仪器面板布置图注:1.仪器接地端;7. 液晶显示器离子电流端;电源插座;3.磁场电压-;9. 电源开关;4.磁场电压+; 10. 通讯口;5.高压输出端; 按键;6.打印机; 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸,但必须使真空管处于正常的断开状态,并打开真空开关进出线的刀闸;若真空开关还没有装上,也需要采取措施使真空开关动静触头处于正常开距状态,并将其置于绝缘良好的支撑架上,同时要注意磁控线圈的安装位置,应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线(注:如使用绕线式磁控线圈,将扁平电缆沿真空开关绕三圈,然后对接)。
