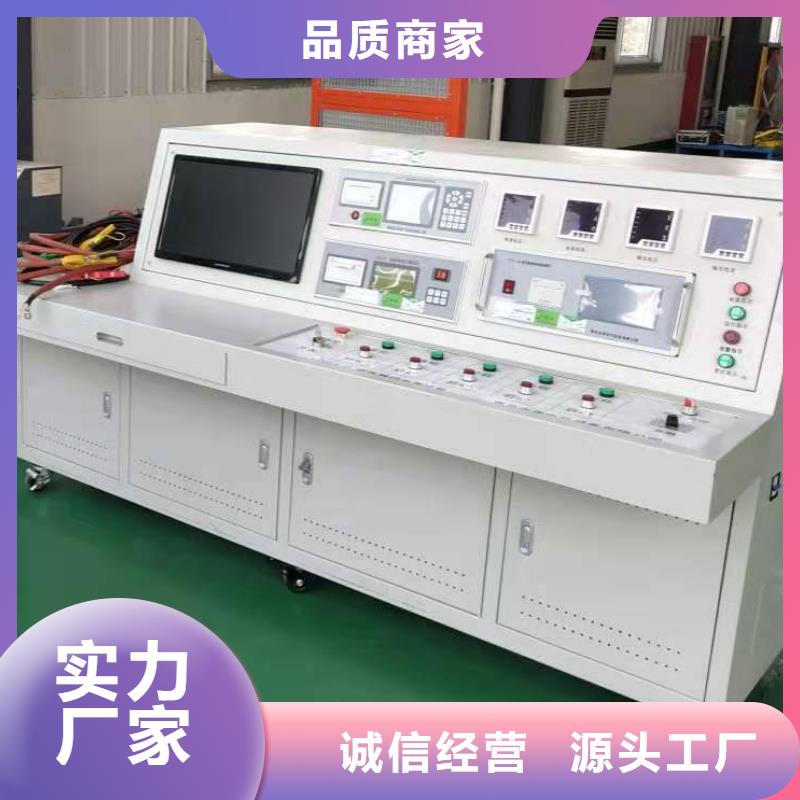

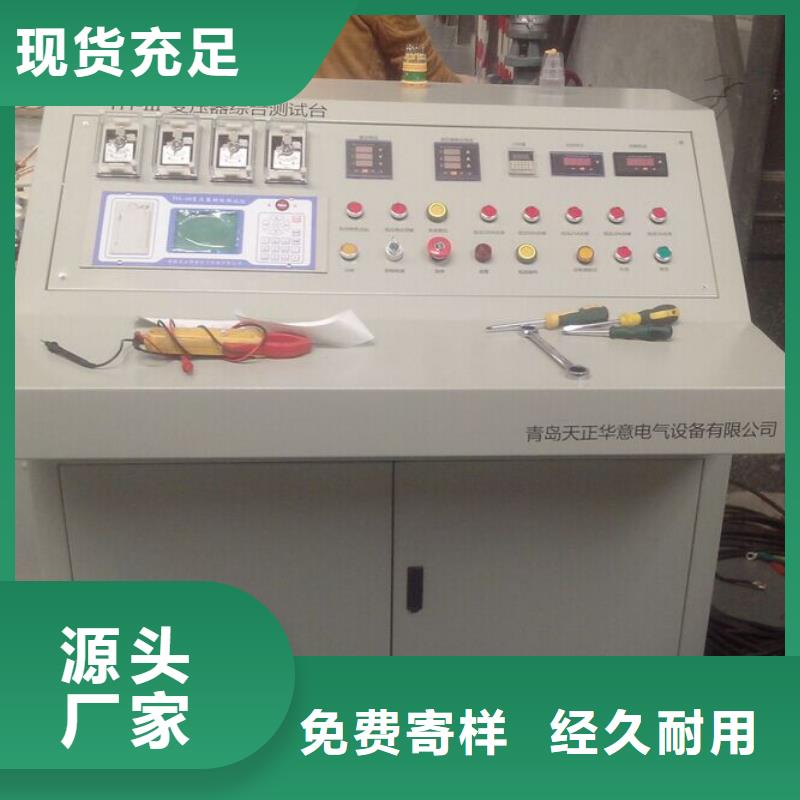

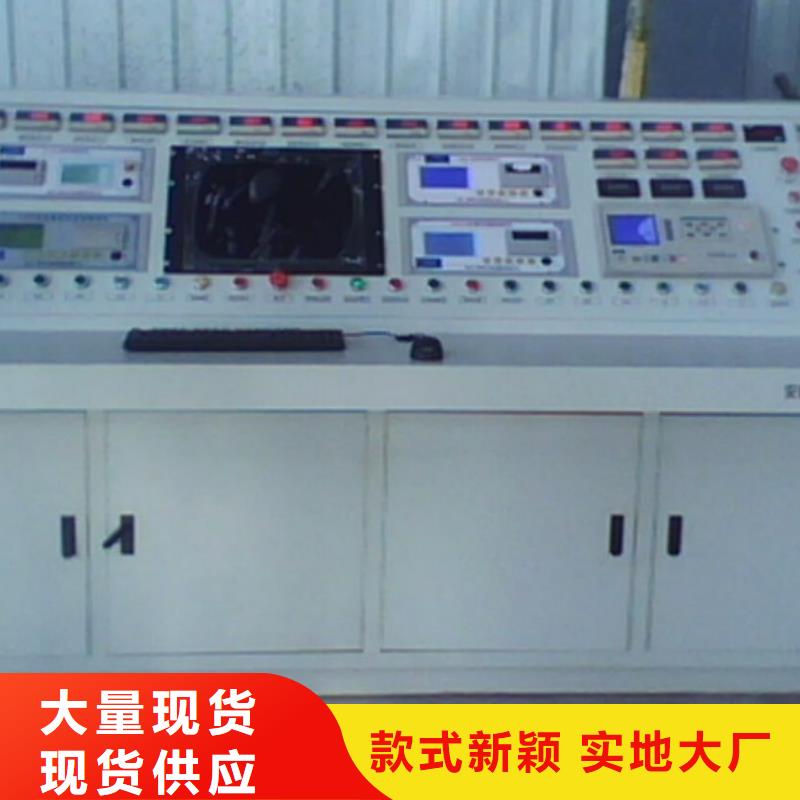

变压器测试台欢迎咨询

变压器测试台目前国内有关技术单位校验变压器综合参数测试仪、变压器空负载损耗参数测试仪等的方法还是采取“常规的标准源法”，其工作原理主要是：利用通用的标准信号源向被试变压器综合参数测试仪注入预置的标准三相电压、电流信号，并对试品示值读数，从而达到对试品校验的目的。这种方案存在工作繁琐、计算复杂、容易出错、量程和准确度不完全适应等不足。有必要设计针对性强、准确度高的变压器综合参数测试仪校验装置，以提高相关校验工作的效率。研制的TH-BZC1型变压器综合参数测试仪校验装置（以下简称校验装置）正是针对目前市场上主流的变压器综合参数测试仪、变压器空负载损耗参数测试仪的主要测量功能即：空载损耗、负载损耗、空载电流、负载电流、阻抗电压、功率、功率因数、频率等进行率、高准确度的校验工作；并且针对变压器综合参数测试仪测量功能的特点设计了用户界面，用户可以针对性的直接预置相关标准值，而不需额外人工再换算成相应的电流、电压、角度等值，有利于提高的校验工作的效率和可靠性。

变压器测试台变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。本变压器输入参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（Zke,Zk,Xk,Lk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。 二、主要测试功能简介1.三相短路阻抗的测量:显示三相电压、三相电流、三相功率；三相短路阻抗（Zk）、三相短路电抗（Xk）、三相短路电感（Lk）、三相短路阻抗电压（Zke）,自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。可用于检查三相变压器单相的缺陷, 仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的阻抗电压和阻抗电压百分比误差。三次单相测试完成后可显示三相短路阻抗计算结果。测试结果自动折算，具有频率校正、温度换算、电流折算，提高测试数据的可比性。2.单相短路阻抗的测量: 除测量单相变压器的短路阻抗、与铭牌阻抗误差百分比外，还测量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。3.零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。4.在仪器允许的测量范围可直接测量，超出测量范围可外接电压互感器，仪器可设置外接电压互感器的变比，直接显示施加的电压值。5.仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。6.仪器备有232接口，可外扩功能。7． 仪器自带打印机，可打印显示数据。8．内置不掉电存储器，可储存160组测量数据。9. 仪器备有U盘接口，用于存取测试数据。10. 日历、时钟功能，可进行时间校准。11. 仪器测量范围宽、精度高、稳定性好；体积小、重量轻方便测量。
