工频交流耐压成套试验装置出厂报价

试验变压器公司简介：我公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，公司秉承：以诚为本，以质为本的经营理念，所生产的产品一直以的品质和的售后服务而享誉业内。非常感谢贵公司的垂询，以下是根据贵公司现有需求，结合相关规定整理的一份设备方案及报价：主要技术要求（1）、试验台适用于试验电流为交流3200A、直流400A以下的断路器热脱扣性能的测试和整定。试验台提供两路分别可调，彼此独立的交、直流电源，可完成额定电流0-50A单相及额定值0-240A三相断路器的性能测试，可检测断路器1-7倍额定电流下的动作时间值，试验电流可任意调节，具有自动断电保护功能（2）电源输入：AC380V±5％ 50Hz 30kVA（3）测试方式：手动接线，单极测试，对3P断路器需3级依次测试，（4）测试参数：A、交流测试：断路器额定电流AC（1?2）倍延时过载测试，单相AC（1?600）A/（0?4）V，单次测试电流持续输出时间≧30分钟，电流分辨率0.1A 输出精度1％，时间分辨率1秒断路器额定电流AC 所有电气采集参数均为实时抓取，根据预设测试范围自动判断结果，自动生成数据表，连接打印机后手动选择打印（设备中含打印机）（5）、控制与显示：试验台采用工控机（讯研）、显示器(AOC 21寸）控制、PLC、电子式恒流电源综合控制，可测试断路器的脱扣时间、脱扣电流、接触电阻，具有试验数据采集、显示、储存、查询、统计、打印功能。（6）、所有测试电流引出排位置安装防护门，与测试流程连锁控制，安装试验状态指示灯、醒目的提示标识，设备带有完善的漏电保护装置，有可靠的过流、过压、短路保护。（7）、所有大电流以铜排形式引出，配连接导线及被测品接入紫铜端子1套，（8）、试验台出厂时提供有我方公司内部检验报告（该报告仅用于我方出厂检验及需方参考），需方后期使用时如需对设备进行定期检验，需采用相关专用测量仪器检验进行实测，我方提供测量方式文字方案

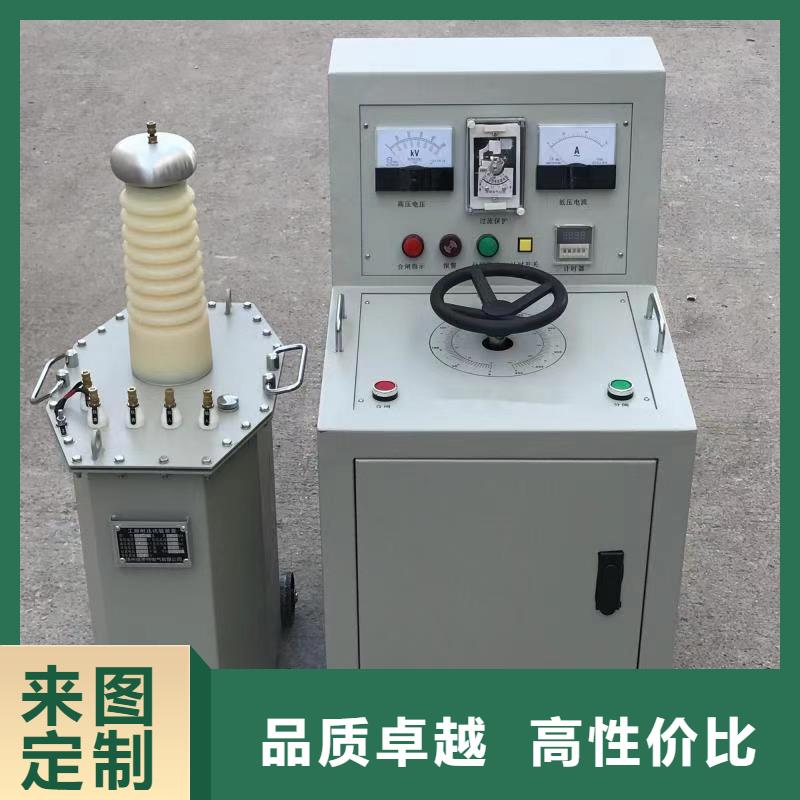

试验变压器 系列工频耐压试验装置是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列工频耐压试验装置是在TE系列试验变压器的基础上按照 标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 系列工频耐压试验装置采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。 (二)无局放试验变压器：型号： YDQW-5kVA/50kV 充气式（SF6）无局放试验变压器。采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。技术参数额定容量：5KVA输入电压：220V±10％输出电压：AC：0-50kV额定电压下系统局放量≤5PC输出电流：100mA电压精度：AC 1.5％电源失真度：＜3％绝缘介质：SF6气体重量：35Kg(三)隔离滤波变压器型号：LBQ-5/0.22主要结构为隔离变压器及离波装置，可以有效摒除电源中存在的杂波及各种干挠。额定容量：5KVA 额定电压：220V±10％ 额定电流：25A空载损耗：≤5％阻抗电压：≤5％ 衰减效果： 10KHZ-100KHZ≥ 20db100KHZ-30MKZ≥ 60db运行时间：同变压器(四)耦合电容器型号：TAWF-10/800额定电压：50kV标称电容量：800pF介质损耗:：≤0.2％测量精度：＜1％绝缘水平：120％额定电压下1min无异常标称分压比： 1000:1 局部放电量：额定电压下≤3pC，80％额定电压下≤2pC局部放电量：额定电压下≤3pC，80％额定电压下≤2pC结构型式：绝缘外壳油纸电容结构：由顶罩、均压环、电容器本体、移动底座、低压臂等组成。运行时间:同变压器
