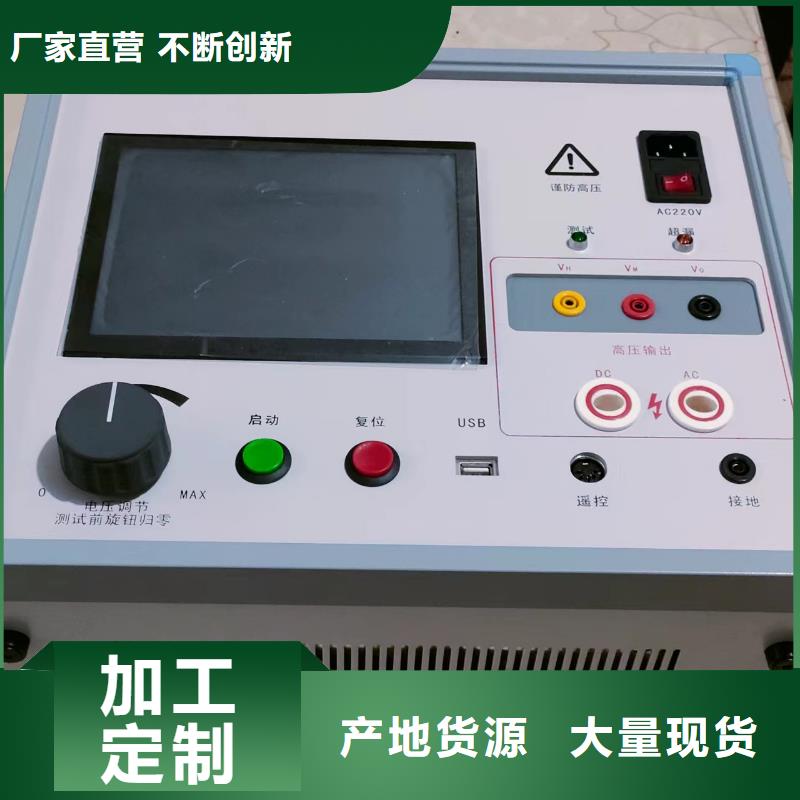

水内冷发电机直流耐压试验装置

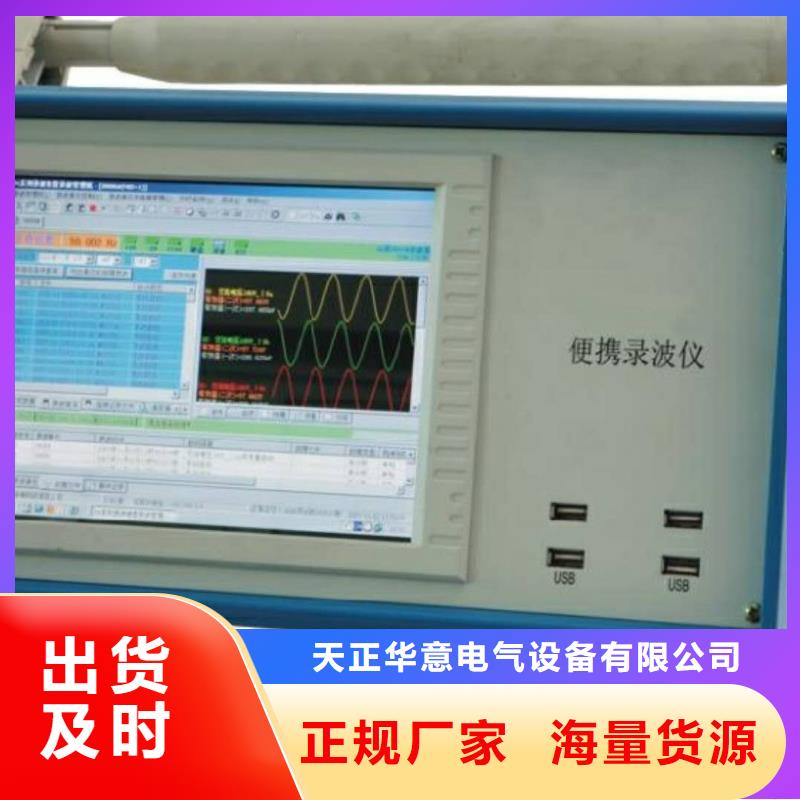

录波仪试验选择主程序图4 试验选择主界面仪器软件系统由试验选择主程序和试验程序两大部分组成，仪器的试验选择主界面如图4所示，试验选择主界面的功能包括：1）试验程序切换2）仪器基本设置3）仪器使用帮助说明4）仪器软件升级接口5）系统时间设置2.2.2 试验程序仪器软件系统 的一部分是试验程序，其基本功能包括：1）试验环境设置2）试验数据采集3）试验数据分析4）试验结果展示5）试验报告生成6）试验数据和结果的存储，导出7）历史数据浏览8）试验报告二次加工典型的试验程序界面如图5所示，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：1）试验环境设置，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等2）进入等待试验界面，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）图5 软件工作界面注意：只有在以下两种状态对示波器的参数进行设置，设置结果才会被保存在试验模板：一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数。3）试验数据采集。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形4）试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形。5）试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出。仪器所有的试验模板都遵循这样的基本操作时序。注意：1>生成试验报告时，报告中的实时数据图形为当前示波器时间窗口所展示图形，用户可以通过调整当前窗口波形，从而获得比较理想的报告波形，示波器窗口一次展示的数据 不超过120000个数据时间点2>生成EXCEL波形时，报告中的数据也是当前时间窗口所展示图形，用户可以通过调整当前窗口波形，从而改变导出数据的时间窗口，一次导出的EXCEL数据时间点 不超过120000个

录波仪、界面和基本操作5.1.状态条在运行中，录波仪在显示画面下部显示状态条，状态条包括以下信息：功能路径：显示录波仪的IP地址，及所处的显示画面，或者打开的记录文件名。采样频率：当前所用采样频率。故障记录区状态 ：录波仪共分配了3个故障记录区，此项指示了各区的状态。（黑）此记录区当前空闲。（绿）此记录区正在录制故障记录。（红）此记录区正在将录制完成的记录存储到 存储器。趋势图运行状态：显示趋势图当前是否运行。趋势图处于停止状态。交替显示，趋势图处于运行状态。 串行口运行状态：显示串行口数据包的传送。交替显示，每次交替表示发送了一个数据包。网络运行状态：显示网络数据包的传送。交替显示，每次交替表示发送了一个数据包。实时时钟：实时显示录波仪时钟。运行/暂停状态：有些实时显示画面支持暂停，暂停时此处显示提示。5.2.按键此处说明在没有打开对话框的时候，录波仪的按键的通用用途。各按键在对话框中的用途，请参见“对话框操作”。?菜单：弹出主菜单。?F1 ：对于实时显示画面，暂停画面刷新（不影响录波仪的其他功能）。?F2 ：用于翻页（对于实时列表），或存储一个当前画面的记录（对于其它实时显示画面）。?F3 ：打开画面设置对话框。?↙、Esc ：在对话框中使用。?Tab：参见“画面信息条”，或在对话框中使用。?→、←、↓、↑：参见“画面信息条”，或在菜单、对话框中使用。5.3.主菜单操作在没有打开对话框的时候，按菜单键弹出菜单。?↓、↑：移动选择焦点。?→ ：进入子菜单。?↙ ：选择菜单项。?Esc ：退出菜单（返回到上一级菜单）。5.4.对话框操作在录波仪的对话框中，有基本的操作提示。以下是录波仪的对话框操作的总结：?↙ 键：记录、应用对话框的输入，并退出。?Esc键：放弃对话框的输入，并退出。?Tab键：切换对话框中控件的输入焦点。?F1：状态切换，包括复选框和列表控件。?F2：编辑列表控件中的选中的行。?方向键：在一组单选按钮中选择；在列表框中选择。?对话框中数字输入框的使用
