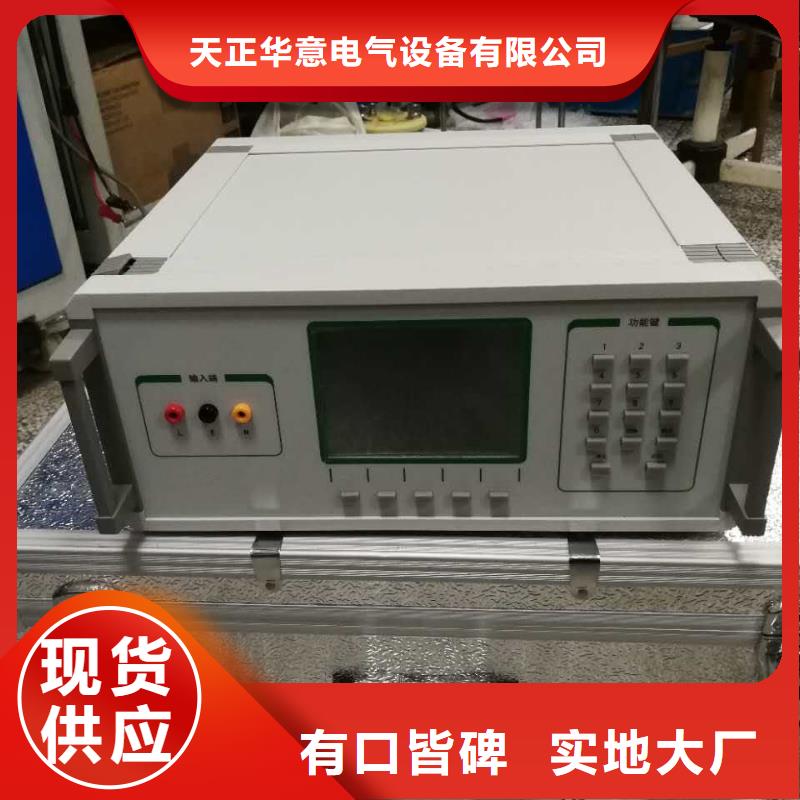

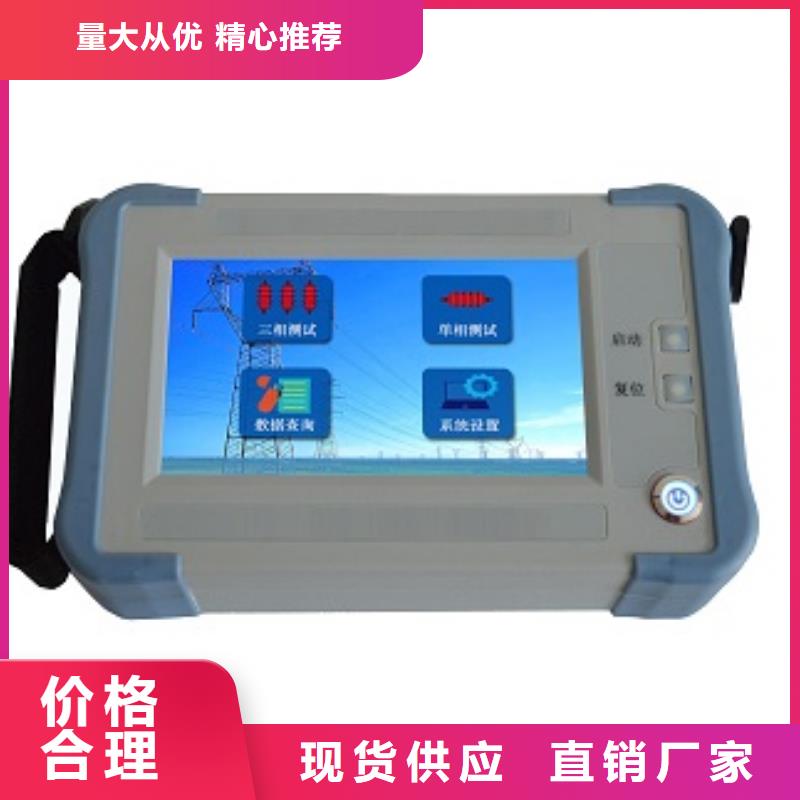

电容电流测试仪从变压器中性点测量配网电容电流的方法1、测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似，具备补偿电容组中性点异频信号注入法的所有特点。注：变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”。2、测量原理变压器中性点异频信号注入法测量原理如见图5。图5变压器中性点异频信号注入法原理图图5中：PT：外接单相电磁式电压互感器Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点Ca、Cb、Cc：系统三相对地电容AX、ax： PT的一、二次绕组，电压互感器变比为（UL电压互感器额定高压）3、测量步骤1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。7 测试人员位于绝缘垫上开始测试。

电容电流测试仪注意事项8.1 使用仪器时请按本说明书接线和操作。8.2 接地端子应就近可靠接地。8.3 测试开始前请输入正确的参数设置。8.4 测量过程中如果电流输出端子无电流输出，请检查输出保险管；保险管熔断电流为2A，禁止使用2A以上及以下的保险管。8.5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。8.6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。9 售后服务9.1 凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。9.2 自购机之日起，在保修期内，维修不收取维修费；保修期外，维修调试收取适当费用。9.3 属下列情况之一者不予保修：9.3.1 用户对仪器有自行拆卸或对仪器工艺结构有人为改变。9.3.2 因用户保管或使用不当造成仪器的严重损坏。9.3.3 属于用户其它原因造成的损坏。
