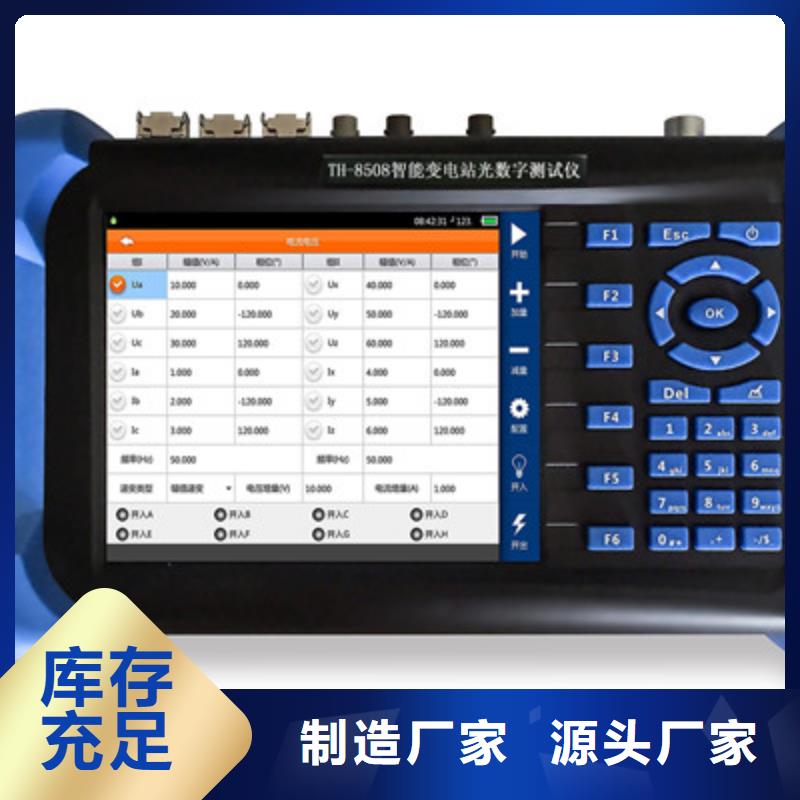

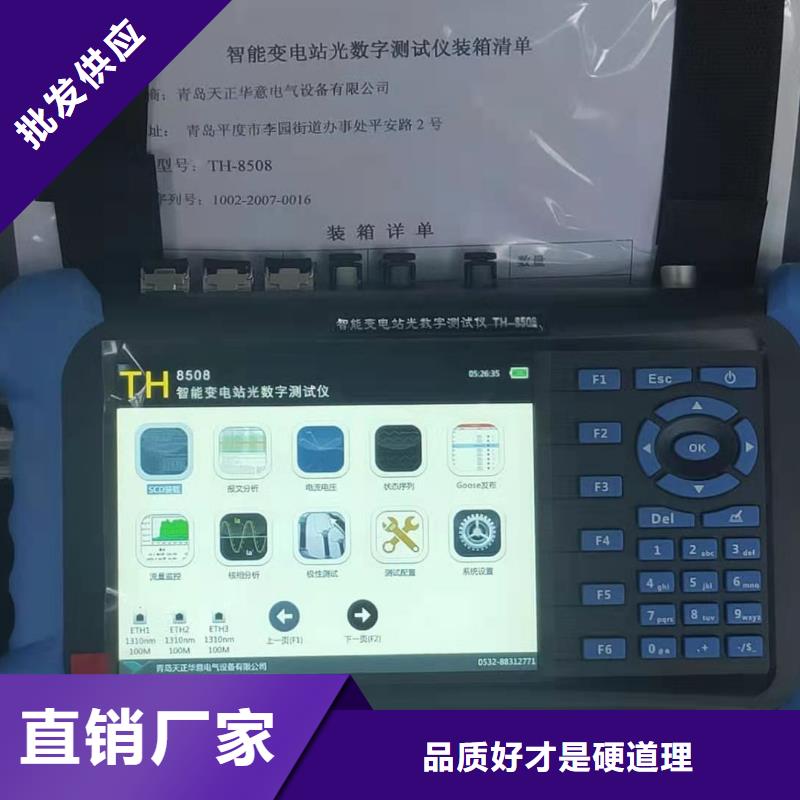

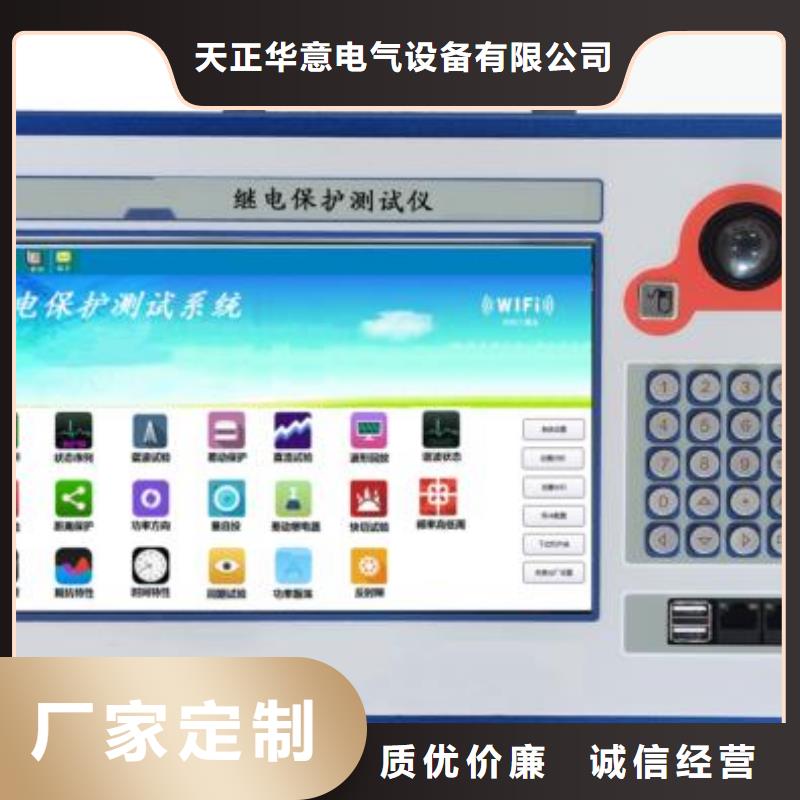

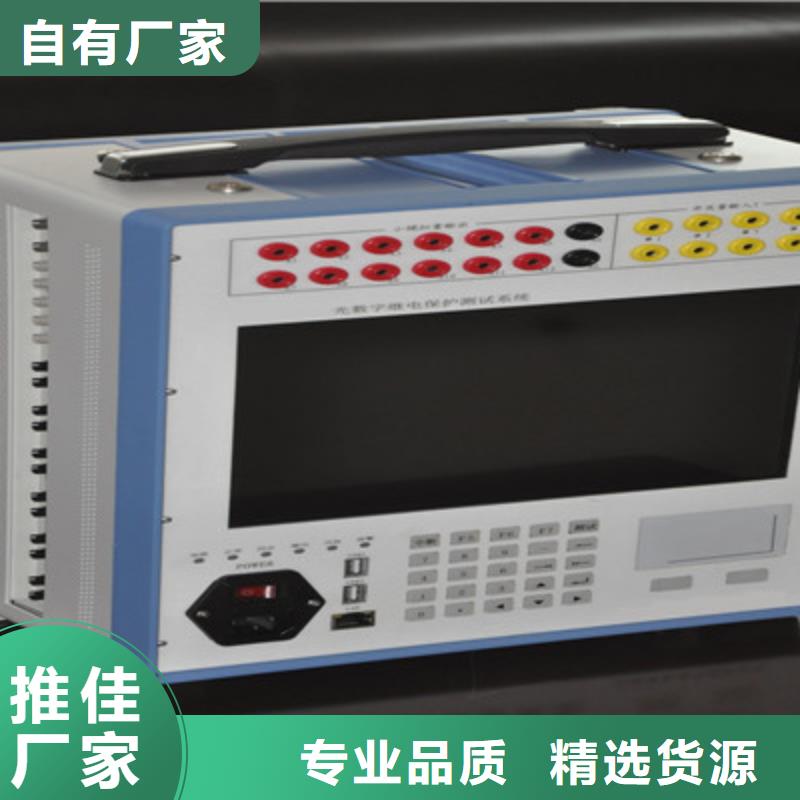

手持式光数字测试仪GOOSE 网络可交换以下实时数据：a. 保护装置的跳、合闸命令b. 测控装置的遥控命令c. 保护装置间信息（启动失灵、闭锁重合闸、远跳等）d. 一次设备的遥信信号（开关刀闸位置、压力等）e. 间隔层的联锁信息光数字继电保护测试仪可对基于IEC61850标准的数字化装置和仪表进行测试和试验。系统内置嵌入式工控机，不用外接电脑即可独立操作以模拟合并单元，将电压、电流量按照IEC61850-9-1、IEC61850-9-2及FT3帧格式打包实时发送采样值给被测设备，辅以发送必要的GOOSE报文或输出必要的开关量硬接点信号，而被测设备的动作信号则通过测试仪的硬开关量输入接点或者以GOOSE报文发回给测试仪，测试仪根据试验逻辑过程实时对输出量进行调整，完成数字化装置和仪表的闭环测试。为满足保护“直采直跳”、“保护就地化”、“双采样”” 、“不依赖外部时钟同步采样”等新的标准要求，光数字继电保护测试仪提供了多达6对光纤网络接口和6个光纤串行接口，每对光网口可配置多达10组IEC61850-9-1/2 SMV、GOOSE混合收发，每个光串口可配置1组FT3 SMV收发，每组IEC61850-9-1 SMV可配置多达32个SMV数据通道，每组IEC61850-9-2 SMV可配置多达64个SMV数据通道，每组GOOSE可配置多达256个数据通道，每组FT3可支持国网的扩展帧即22个SMV数据通道。另外还具有2组共12路模拟小信号输出、8通道开入量、4通道开出量，内置GPS同步时钟以及IRIG-B或IEEE1588时间同步接口。主要适用于数字化变电站各种数字化保护、自动装置和仪器仪表的参数整定和测试，智能化程度高，测试准确。能模拟2组共12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保数字化变电站及线路运行的重要测试仪器。

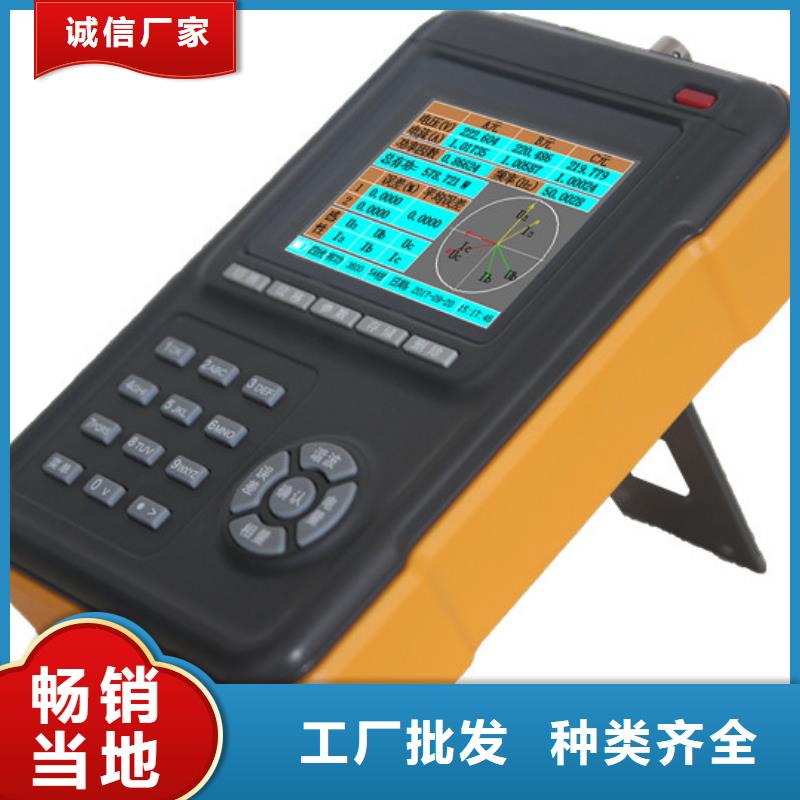

手持式光数字测试仪支持时间同步检测功能，可对接入的对时信号进行解析并计算其时间偏差；支持SCD文件比对功能，直观的显示两个SCD文件内的不同之处；提供USB口，可通过USB口进行图片及报文的拷贝支持报文异常测试，可在功能测试过程中进行报文异常测试；支持单纤发送及单纤接收；内置大容量锂电池，续航时间不少于6小时主要技术参数IEC 61850接口功 能：任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型： LC数 量： 3对，其中1对为100/1000M自适应，2对为100M波 长： 1310nmFT3接口功 能： GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型： ST数 量: 1个发送口，1个接收口相位范 围:0~360°准 确 度:±0.1°分 辨 率:0.1°频率范 围:0~1000Hz准 确 度： ＜±0.001Hz(0~65Hz)，＜±0.01Hz(65~450Hz)，＜±0.02Hz(450~1000Hz)分 辨 率： 0.001 Hz 时间范 围： 10ms~9999.999s分 辨 率： 1ms开关量输入数 量： 1对, 可接空节点及带电位节点(0~250V)开关量输出数 量： 1对遮断容量： DC250V /0.5A反应时间： ＜100us同步接口类型：IRIG-B/PPS光信号数 量：2个:1个对时，1个授时有线连接接口类型： 百兆Lan口，RJ45数 量： 1个供电电源供电电压： AC 220V，允许偏差：-20％~15％供电频率： 47~65 Hz充电电压： 5V,4AUSB 口数 量： 1个工作环境条件工作温度： -10℃~50℃湿 度： ≤95％,无凝露其他重 量：2.5kg尺 寸：239mm×41mm×170mm(长x宽x高)显 示 屏：7寸真彩液晶触摸屏显示单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

手持式光数字测试仪 报文分析2.2.1 侦听报文侦听/停止侦听启动/停止报文侦听程序；信息流量选中报文的属性参数详细值，并与SCD进行匹配，检测并标记非匹配项；监视启动对选中报文的监视，包括波形、幅值、状态变位、相位、频率、谐波、统计（丢帧、离散度等）、异常、抓包分析等；过滤侦听参数设置，包括过滤光口、报文类型等；导至发送将选中的报文导入到测试配置中，并定义为发送报文；设置对报文监视的参数设置，包括显示一次值/二次值，是否重新采样，相位参考通道，额定延时通道等设置。换行/页方向键（上、下键换行，左、右键换页）2.2.2 报文信息查看选中报文控制块的详细属性参数值。IEC61850-9-1/20x88BAIEC61850 Goose0x88B8IEC60044-8 FT3IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文2.2.3 报文监视2.2.3.1 SV报文波形切换到通道波形监视画面；上下键，选择通道；左右键，翻页；波形组成：（刷新频率 1s）波形曲线通道描述幅值（一次值或二次值，可设）相位（参考相可设）频率无效位（IEC61850-9-2）检修位（IEC61850-9-2）谐波切换到通道谐波分析画面；统计切换到SV报文帧数、丢帧次数、均匀性（离散度）统计画面；告警切换到异常帧告警信息列表界面。设置弹出SV报文的相位参考通道与变比等参数设置界面。单通道谐波含量分析0-10次谐波有效值、频率、含量分析。SV报文离散度统计分析统计累计帧数、丢帧次数、连续两帧之间的/小时间间隔，并按找均匀性区间分布统计落在每个区间的帧数及百分比。异常帧告警列表对SV报文的丢帧、品质异常（检修位、无效位等）、均匀性异常、同步位变化、Goose变位、发送机制异常等进行自动告警。
