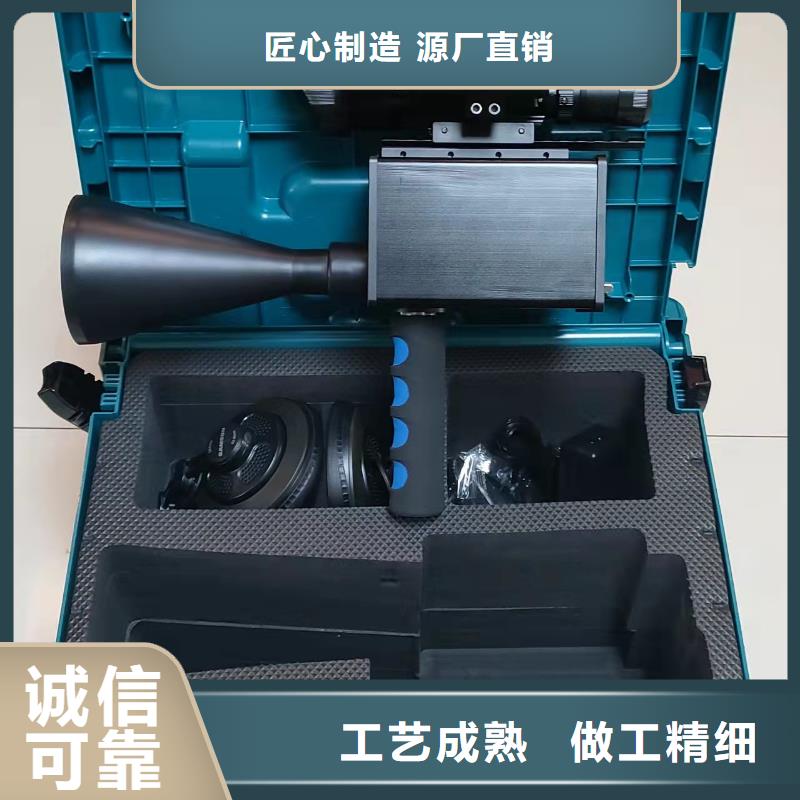

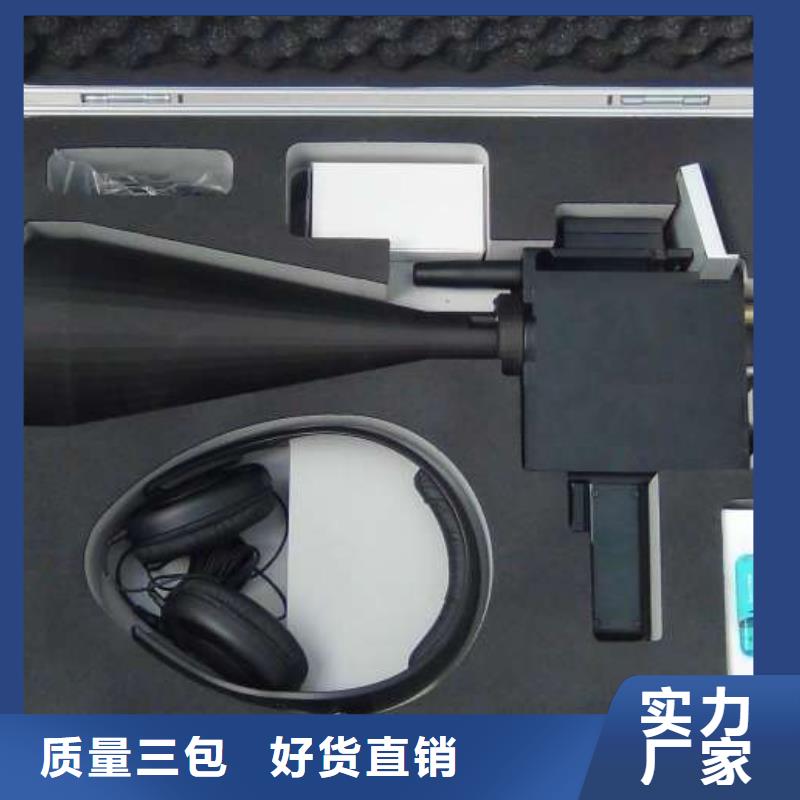

局部放电检测仪常用试验回路和试验形式5.1、常用试验回路（试品接入输入单元的方法）5.1.1标准接法电路-并联法：试品电容Cx与输入单元并联，它适合于必须接地的试品，这个电路的缺点是试验变的杂散电容和试品电容Cx并联，这杂散电容对于大容量试品来说固然可以忽略，而对于小电容试品来说容易引起误差，当然，采用正确的独立小方波直接校正法可以避免这种误差。图二：并联法5.1.2、串联法：它实际上是将Cx与Ck互换一下，让试品电容Cx与输入单元串联，这种电路要求试品低压端对地悬浮，其好处是变压器对地杂散电容与耦合电容并联。在试品电容小于对地杂散电容时可以不接耦合电容器，让对地杂散电容来代替Ck，可给试验带来简便。本电路的主要缺点是试品高压击穿时可能损坏输入单元。图三：串联法5.1.3、平衡法：它要求两个试品相似，至少电容是同一数量级，为了使测量结果好，两试品的介质损耗角正切，尤其是它们的频率关系相同。本电路的优点是可以部分抑制外来干扰，并可变压器对地杂散电容的影响，也可比不平衡电路的试验电压取得高。它的缺点是，除了需要相似的两个试品外，当产生放电时，必须辨别是哪个试品放电。图四：平衡法5.1.4、桥式法：这种电路的主要优点是对外来干扰有额外的抑制作用，因为通过电桥的平衡来抑制掉外干扰的影响，抑制比很高。其缺点是试验电路复杂，限制条件多，对试验人员技术水平有较高要求。图五：桥式法5.2、常用试验形式5.2.1、工频试验5.2.2、中频试验5.2.3、工频串联谐振试验图六：局部放电试验标准接法电路（直接法的并联法）图中：A－输入单元的初级始端；B－输入单元的初级末端，C－输入单元的初级中心抽头，E－输入单元地。

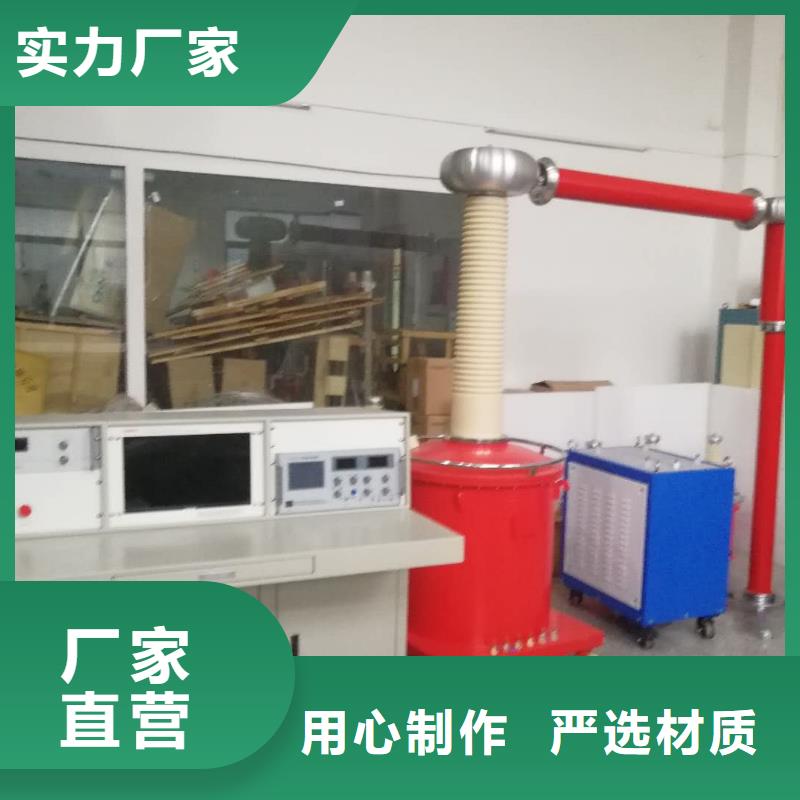

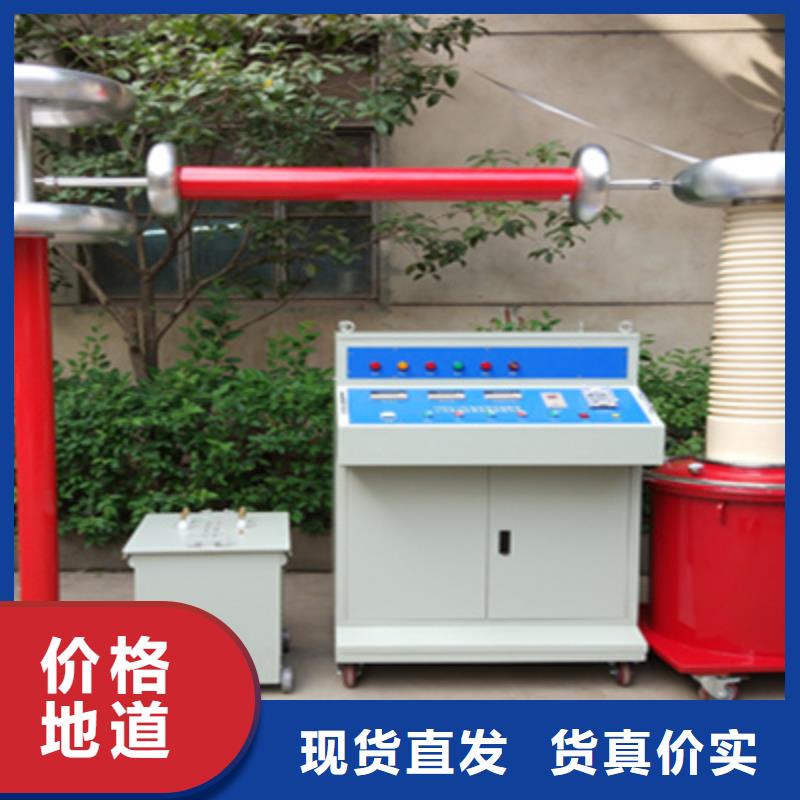

局部放电检测仪用 途本套设备适用于绝缘子、互感器、电容套管、电力变压器、高压架空线等电力设备的工频耐压及科学研究。使用条件使用条件：户内海拔高度不超过1000米环境温度：-25℃～＋40℃相对湿度：≤90％（20℃）时地震烈度VII级无导电尘埃无火灾爆炸危险不含腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻小于0.5Ω遵循标准JB/T9641-1999试验变压器GB/1094.5-96电力变压器GB/T311.1-1997高压输变电设备的绝缘与配合GB/T16927.1-1997 高电压试验技术部分 一般试验要求GB/T16927.2-1997 高电压试验技术 第二部分 测量系统GB7328-87 变压器和电抗器的声级测量GB8749-1998 调压器的通用技术要求成套设备组成部份本套设备由工频试验变压器、手动控制台、柱式调压器、分压器、保护电阻、局放仪及一些附件组成。主 要 技 术 参 数一、THW-150/300工频无局放试验变压器额定输入电压380V，额定输入电流394A额定输出电压300kV，额定输出电流0.5A额定容量150kVA二、TH-J2000D 300KV/150KVA 电源控制台控制台工作电源220V，控制台设有手动升压，耐压自动计时，耐压计时结束后自动降压至零位，另外本控制台有调压器零位启动和过流、过压保护，控制线路详见控制台原理线路图。三、TYDGZ-150/0.38柱式调压器额定输入电压单相380V额定输入电流395A额定输出电压0～420V额定输出电流357A额定容量150kVA四、TRF-400/300电容分压器额定电压300kV高压臂电容400pF低压臂0.4uF五、GR300-0.5A/5KΩ保护电阻额定电流0.5A，阻值5KΩ六、LBQ-150/0.38滤波器额定电流：395A，额定容量：150kVA
您的需求，是我们创造的动力；您的满意，给予我们好的回报与奖励。为了满足您的需求，我们将不断地完善，致力优良的 微机继电保护测试仪产品及完善的售后服务！ “真诚合作”、“务实创新”、“贴心服务”、“发展共赢”是天正华意电气设备(湛江市分公司)的承诺，我们愿与各界朋友携手共进，共创未来。

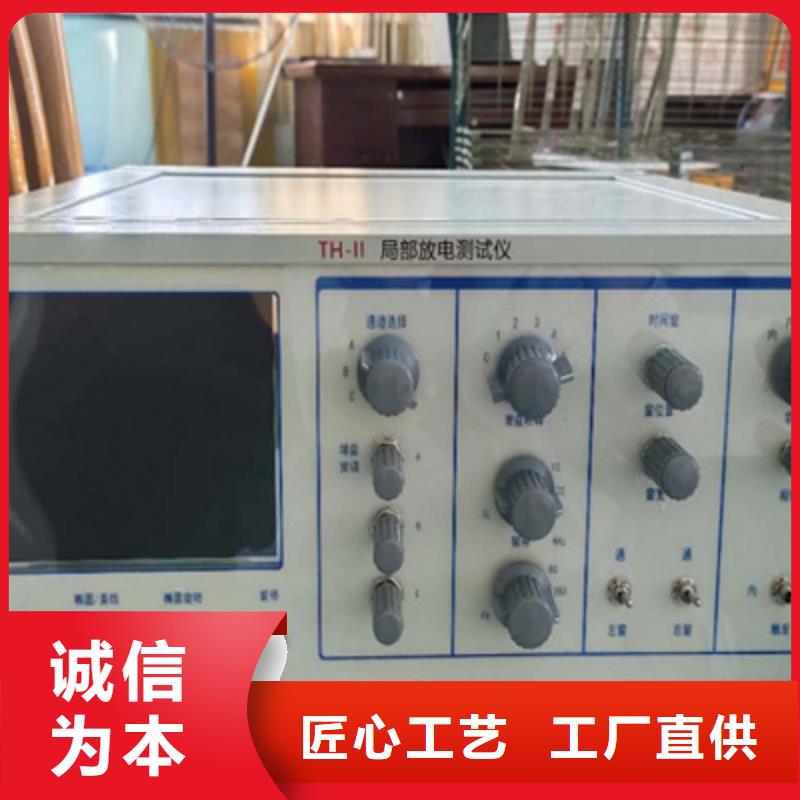

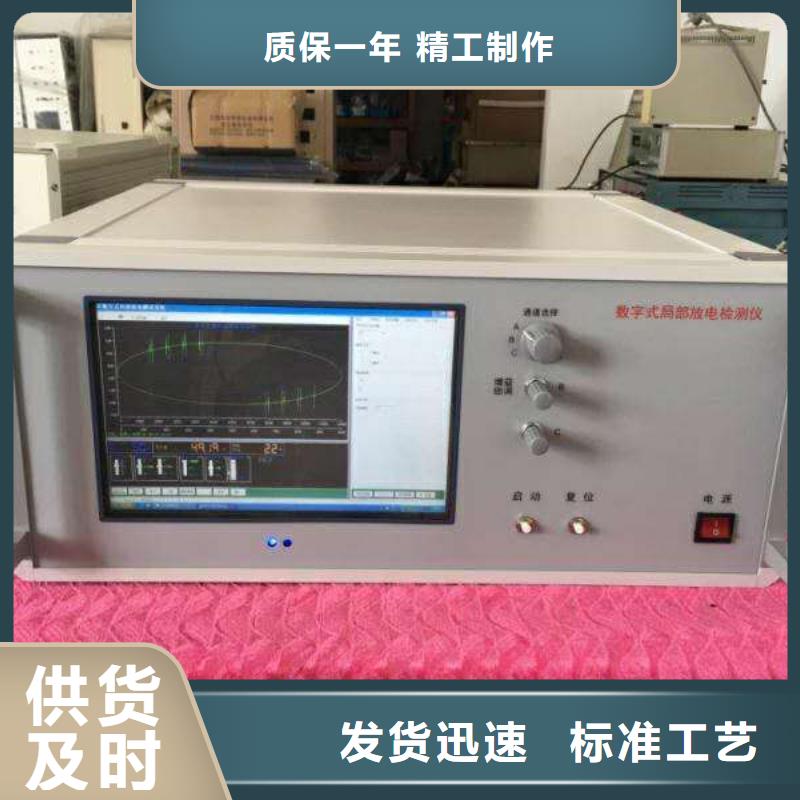

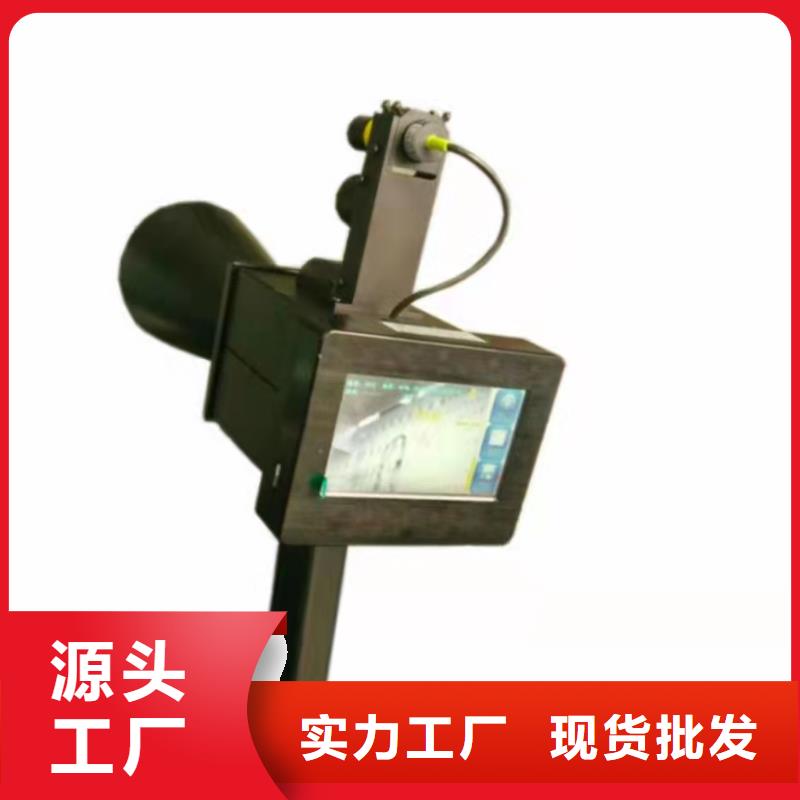

局部放电检测仪局部放电的测量原理：局放仪运用的原理是脉冲电流法原理，即产生一次局部放电时，试品Cx两端产生一个瞬时电压变化Δu，此时若经过电Ck耦合到一检测阻抗Zd上，回路就会产生一脉冲电流I，将脉冲电流经检测阻抗产生的脉冲电压信息，予以检测、放大和显示等处理，就可以测定局部放电的一些基本参量（主要是放电量q）。在这里需要指出的是，试品内部实际的局部放电量是无法测量的，因为试品内部的局部放电脉冲的传输路径和方向是极其复杂的，因此我们只有通过对比法来检测试品的视在放电电荷，即在测试之前先在试品两端注入一定的电量，调节放大倍数来建立标尺，然后将在实际电压下收到的试品内部的局部放电脉冲和标尺进行对比，以此来得到试品的视在放电电荷。四、局部放电的表征参数局部放电是比较复杂的物理现象，必须通过多种表征参数才能的描绘其状态，同时局部放电对绝缘破坏的机理也是很复杂的，也需要通过不同的参数来评定它对绝缘的损害，目前我们只关心两个基本参数。1视在放电电荷——在绝缘体中发生局部放电时，绝缘体上施加电压的两端出现的脉动电荷称之为视在放电电荷，单位用皮库（pc）表示，通常以稳定出现的视在放电电荷作为该试品的放电量。2放电重复率——在测量时间内每秒中出现的放电次数的平均值称为放电重复率，单位为次/秒，放电重复率越高，对绝缘的损害越大。

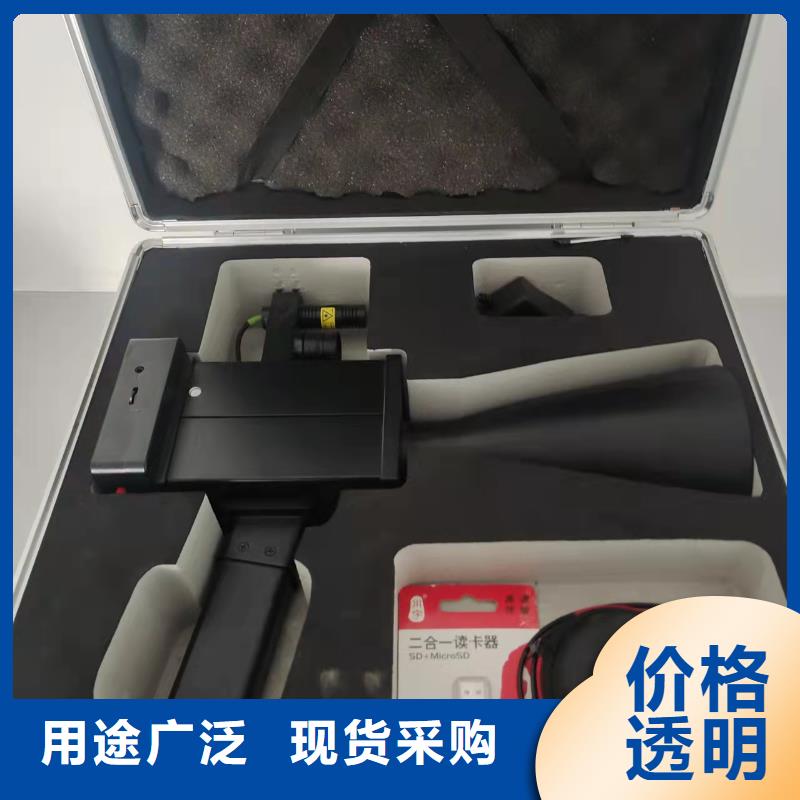

局部放电检测仪 成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。成套设备的操作说明1、合上控制台电源，打开钥匙开关，此时停止指示灯及高压电压表数码管亮；2、将试品所需耐压时间设定好（调面板上时间继电器拔盘）；3、按下启动按钮，启动灯亮，停止指示灯灭；4、按下升压按钮，升压指示灯亮，当电压要到所需电压值时，点动按升压按钮到所需耐压值，按下耐压计时按钮，耐压计时开始，时间到后调压器自动降压到零位，按停止按钮，再按一下耐压计时按钮，关闭钥匙开关，切断所有电源，耐压试验结束； 5、在升压过程或耐压计时过程中，如试品击穿、变压器过载或变压器过压时，过压过流保护动作，自动切断主电源，调压器降压到零位，再按启动按钮，可继续升压，若不升压就切断所有电源，检查试品；6、如需再次试验，重复操作步骤2~4。7、如需做局放试验时请参考局放仪使用说明书。注意事项1、本设备只能短时运行（额定容量下30分钟）；2、此套设备为高压设备，故每次使用前将设备外表面灰尘擦干净，保持环境清洁；3、高压危险，试验时人员远离试验区域；4、所有设备及试品须接地牢靠；5、变压器高压尾须直接接地或经电流表、互感器接地；6、测量线圈有一端必须接地且严禁两端子短路；7、定期检查调压器传动部件和上、下限位开关是否正常；8、使用过程中如出现异常情况，即该停电检查，若不能解决，请与我公司及时联系处理。青岛天正华意电气设备有限公司
