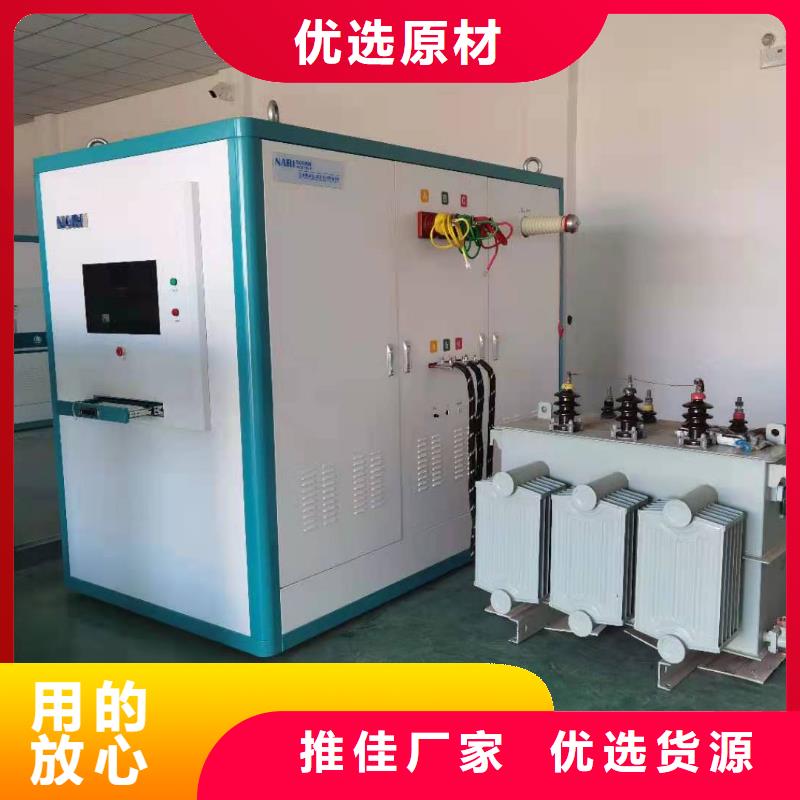

以下是:变压器特性综合测试台图片的图文介绍
天正华意电气设备(湛江市分公司)集【微机继电保护测试仪】设计、生产、销售于一体的公司，不断的采用新的科技成果，开发出具有新理念的【微机继电保护测试仪】用品，并以完善的管理、先进的生产设备保证了【微机继电保护测试仪】产品的优良品质，多年来与全国600多家企业建立了长期的合作关系。
变压器测试台短路阻抗及负载损耗测量接线图短路阻抗是在额定频率和参考温度下，一对绕组中某一绕组端子之间的等效串联阻抗；其百分数等于短路电压与额定电压之比，测量时应以三相电流的算术平均值为准，如果试验电流无法达到额定电流时，短路阻抗应按下列公式折算并校正到表 1 所列的参考温度。括号内数值适用于干式变压器；2：对于大型电力变压器，其阻抗受温度影响较小，可不必进行温度校正短路阻抗通常还以每相欧姆数表示，也应校正到表 1 所列的参考温度。式中：Zi —短路阻抗，Ω/相；Ur —绕组的额定电压，kV；Sr —绕组的额定容量，MVA；Zk —绕组的短路阻抗，％。负载损耗是绕组通过额定电流时所产生的损耗；测量时，应以三相电流的算术平均值为准，施加额定电流，如果试验电流无法达到额定电流时，负载损耗应按额定电流与试验电流之比的平方增大，负载损耗中的电阻损耗与温度成正比，而其它损耗与温度成反比。两部分损耗应分别校正到表 1 所列的参考温度，通常用下面的公式计算：式大容量变压器，其低压侧电流很大，由于短路连接的电阻损耗引入的测量误差较大，可在试验结果中加以校正。变压器的短路阻抗和负载损耗应在主分接测量，对于调压范围超过±5％的变压器还应测量两个极限分接的数据；对于三绕组变压器，其短路阻抗及负载损耗应在成对的绕组间进行测量。如：在绕组 1 与绕组 2 之间、在绕组 1 与绕组 3 之间、在绕组 2 与绕组 3之间 。多于多绕组的变压器，绕组也应成对的选取，其原则与三绕组相同；试验时，非被试绕组开路。不同容量的绕组间测量时，施加电流应以较小容量的额定电流为准，试验结果中负载损耗应注明容量；短路阻抗应折算到大容量一侧。当试验频率不等于额定频率时（其偏差小于 5％），负载损耗可以认为近似相等，短路阻抗按下式折算：

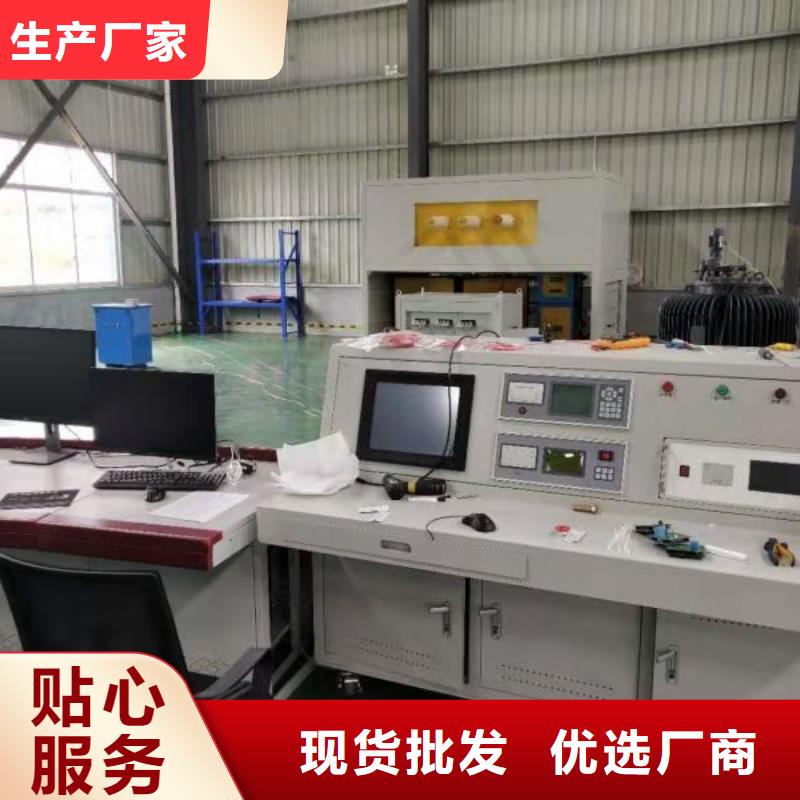

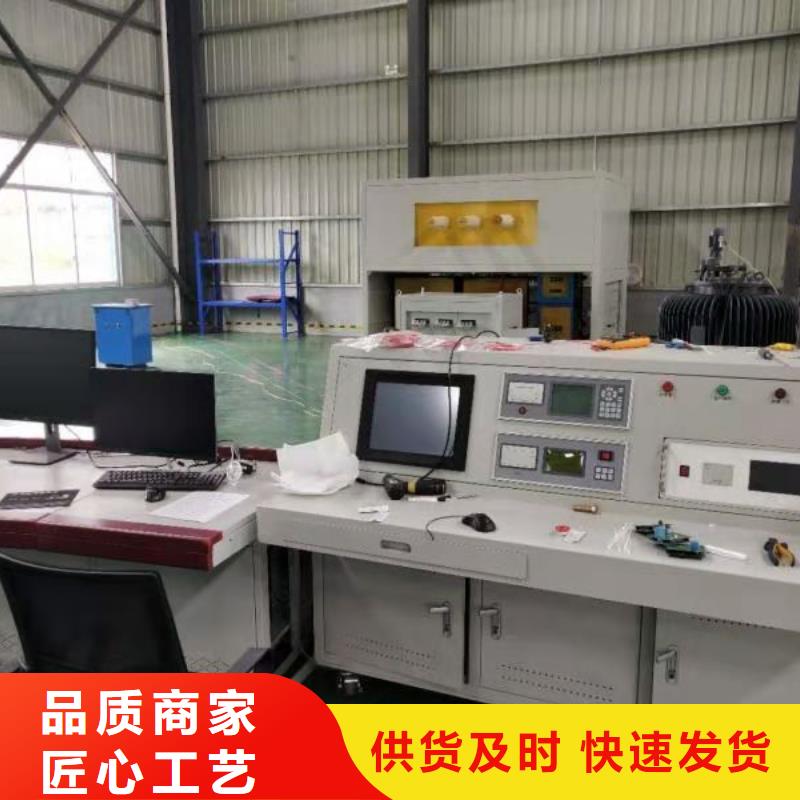

变压器测试台设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全。?空间布局合理，布线清晰整洁。6.1.2系统工作率 充分利用数据处理技术，将测量结果直接录入进行计算。省去了人工代入公式计算的麻烦。外接线统一布置，尽量避免人工接线，换线时只在试验台上用控制按纽进行自动切换完成。6.1.3系统人性化操作 充分利用了机械与电气互锁的功能，有效防止误动作情况的发生，也就是说如果不按照程序操作，系统会拒绝启动，从而有效保护人身及设备的。6.2项目的主要组成（详细配置见分项试验表）变压器综合特性试验系统。交流及感应耐压试验系统。试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：用前端面板上的按钮来控制试验程序。手动记录试验数据的记录，并保存在数据库中。试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。所有的测试功能和测试过程由测试台的前面板按钮选择和控制。6.3.2性能特点满足如下要求：直接回路与间接回路自动切换使用。变压器综合测试台对整个回路进行控制及测量监控。所测数据可进行自动处理,并可根据需要储存\打印。零位保护，过电流保护，过电压保护。高压泄漏电流显示及保护，采用1：1互感器接地。
