简约不浮华，不简单实用。我们的电缆测试仪质量可靠产品视频用直观的方式展现产品的实用性和价值。
以下是:福建漳州电缆测试仪质量可靠的图文介绍
天正华意电气设备(漳州市分公司)始终秉承“一言九鼎，重如泰山的经营理念，以“求新、开拓、合作、共赢为企业价值观，以“忠诚、团结、自强、自律为员工价值观，志存高远、脚踏实地，为了成为技术过硬的 微机继电保护测试仪制造商而砥砺奋进！

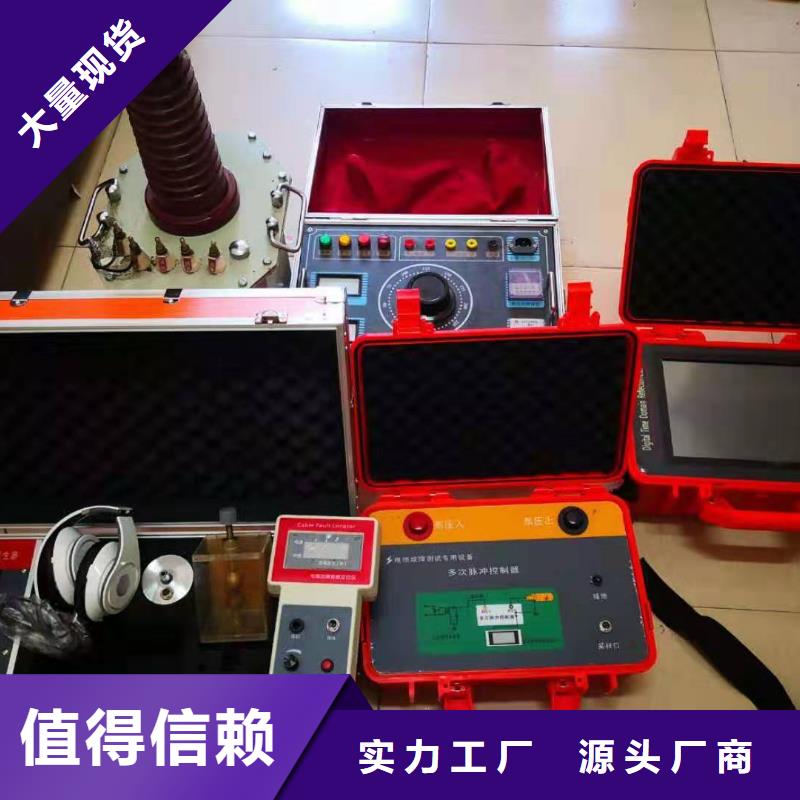

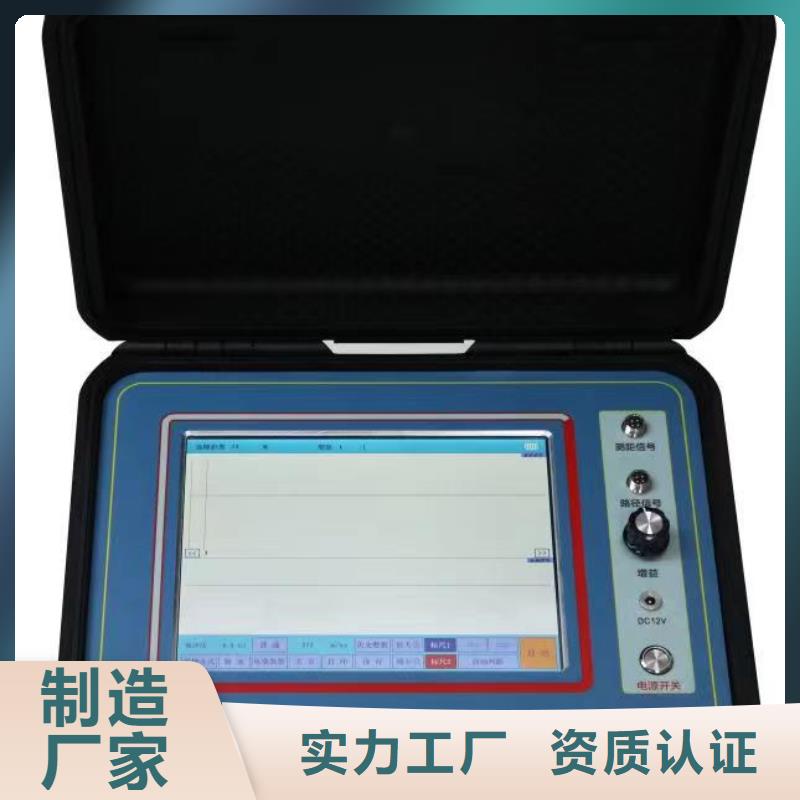

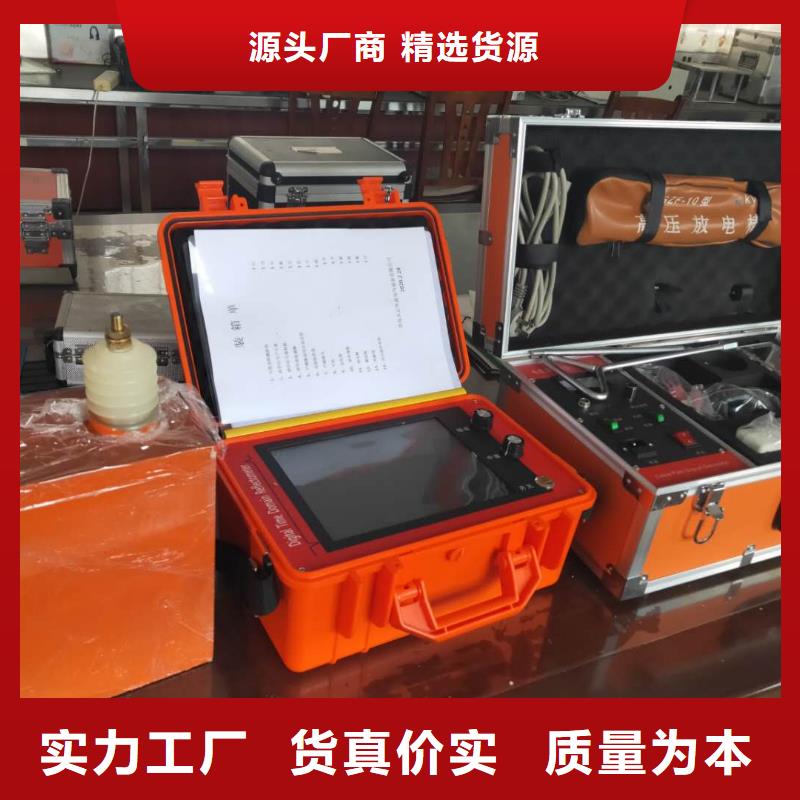

福建漳州电缆故障探测仪 我公司作为电力电缆测试领域中的领跑者，在产品开发研制中不断追求完美、努力创新。电缆故障预定位测试主机是公司的又一杰作，技术达到国际先进水平，打破了国外公司在此领域的垄断，电缆故障预定位测试主机采用了国际水平的技术，所有高阻故障波形均呈现为简单的低压脉冲波形，判断故障距离轻松愉快。电缆故障预定位测试主机用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。二、仪器功能与特点：1．可测35KV以下等级所有电缆的高、低阻故障，适应面广。2．具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。3．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。4．超大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。5．具有极的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏 6．无测试盲区。7．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。三、主要性能指标：1．测试方法：低压脉冲、高压闪络、速度测量。2．冲击高压：低于35KV电力电缆。3．数据采样速率：80MHz、40 MHz、20MHz、10 MHz。4．测试距离：＞30Km。5．读数分辨率：1m。6．系统测试精度：小于50cm。7．测试电缆脉宽设有：具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。11．工作条件：温度-10℃～＋45℃，相对湿度 90％。四、仪器的系统组成和工作原理：电缆故障测试仪系统的组成方框图如图一所示：电缆故障快测仪主要由高压冲击单元、和波形记录分析仪（测试主机）两部分组成。1、高压脉冲发生器 高压脉冲发生器是该套电缆故障预定位的能量提供部分，向外提供高压高能的电压脉冲。主要由升压变压器、高压整流二极管、充电电容、放电球隙组成。2、波形记录分析仪（测距主机）这个部分是整个仪器的大脑，负责向其他部件发送指令，协调各部件的工作，并向操作者提供人机对话的界面。它的主要功能是对测量脉冲进行高速的采样和记录，再对采集到的信号进行高速的运算分析。

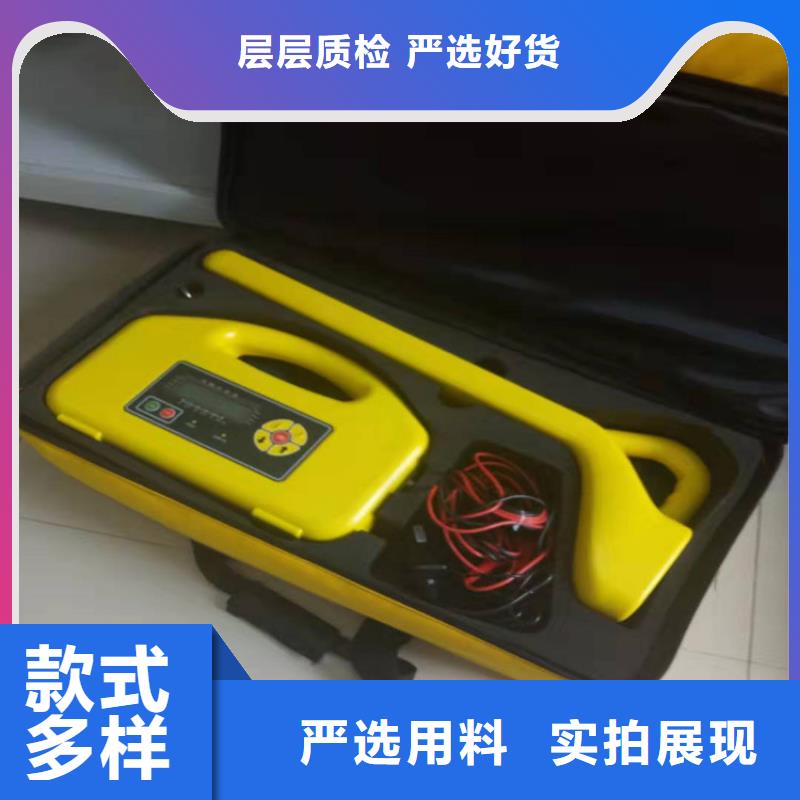

福建漳州电缆故障探测仪 简介一、系统组成电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、幅度30V的断续正弦波信号，用于寻测电缆路径。路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的定位。二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。●可测量长度已知的任何电缆中电波传播的速度。●测试距离：不小于16千米●系统误差：小于0.5米●采样频率：25MHz●小分辨率：0.2米●测试盲区：小于16米●电源：直流12V(免维护电瓶)●重量：5Kg2、路径信号产生器●输出信号频率：30KHz●振荡方式：断续●输出功率：30W●电源：220V±10％●重量：4Kg3、定位仪●测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。●输入阻抗：不小于1.2KΩ。●使用2×2000Ω耳机。●工作电压：DC9V±10％。●使用环境温度：-20℃～70℃三、进入与退出系统打开电源开关，稍等后系统进入主控界面。按“测试”按钮进入测试方式；按“帮助”进入帮助系统；按“退出”可退出测试管理系统。关机时请使用windows系统的“开始”、“关闭计算机”。电缆故障测试一、测试原理本仪器采用时域反射（TDR）原理测量电缆故障的距离。对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。
