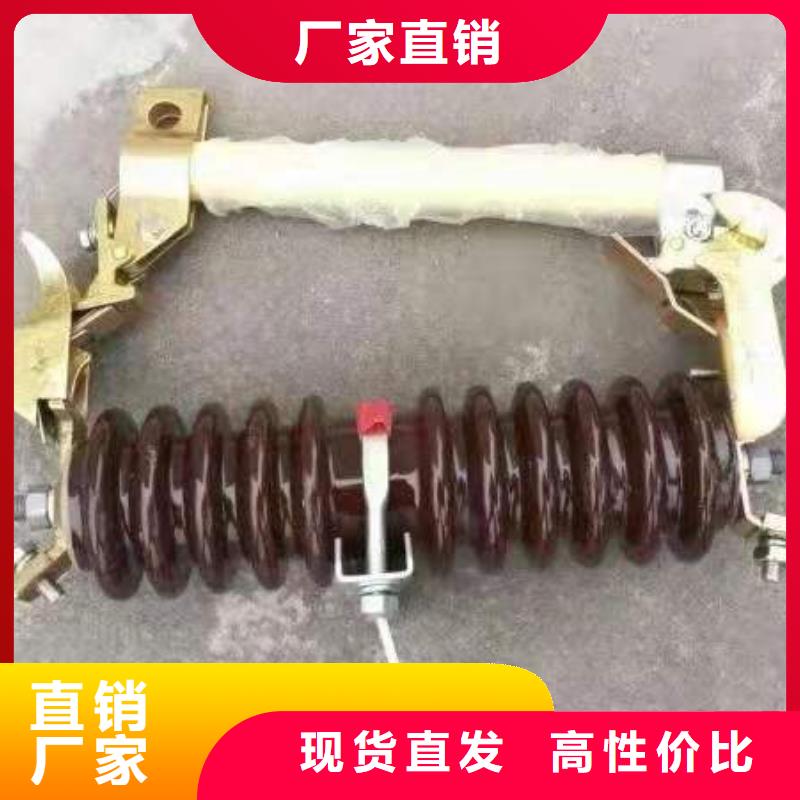

以下是:生产厂家RW12-15/100A高压跌落式熔断器的图文介绍

宝熔电气(漳州市分公司)是【GW9-12/630新型/老型】产品专业生产加工的厂家，拥有完整、科学的质量管理体系。宝熔电气(漳州市分公司)的诚信、实力和【GW9-12/630新型/老型】产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。




 易爆等危险性环境，年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的跌落式熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。若跌落式熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，终引起熔管烧毁，爆炸等事故。一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值




新型跌落式熔断器高机械强度熔丝，该熔丝解决了小容量熔丝机械强度不够的问题，除具备普通熔丝一切优点外，另增加了熔丝的机械强度。该熔丝能够在额定电流内快速熔断，并迅速使熔断器跌落而熄灭电弧，解决了小容量变压器（电压互感器）使用小容量熔丝，因机械强度不够，换大容量熔丝而烧毁设备的问题，避免了因机械强度不够用铁丝捆死熔管下接点，而使跌落熔断器无法跌落，不能迅速熄灭电弧烧坏熔管的问题。该新型高压熔丝是用高强度尼龙塑料作为高压熔丝的辅助材料，复合在高压熔丝外（将熔丝包在尼龙塑料内），以增加熔丝的机械强度，达到合高压跌落保险时不断熔丝之目的（见图1）。当熔丝因过流熔断时，产生瞬间高温电弧熔断的同时，可使尼龙塑料熔化，因而达到跌落式高压熔断器额定熔丝保护小容量变压器（电压互感器）的目的。



负荷跌落熔断器增加了弹性辅助触头及灭弧罩，用以分合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高的压力，并沿管道强烈纵吹，电弧迅速被拉长而熄灭。熔丝熔断后，下部静触头失去张力而下翻，使缩紧机构释放熔丝管，熔丝管跌落形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头依然接触，继续用绝缘杆拉动触头，辅助触头也分开，在出头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。




跌落式熔断器RW11-10/200A安装过程详解

在安装的过程中，为了避免触头发热，应将熔体拉紧。2、要保证熔断器安装的牢固可靠，避免晃动的状况。3、熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。4、熔断器应安装在离地面垂直距离不小于4m的横担上，若安装在配电变压器上方，应与配变的外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。5、熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。6、要注意保证熔体的正规和标准性 ，并且具有良好的机械强度。一般要求熔体少能承受147N以上的拉力。7、如果10kV跌落式熔断器安装在户外，要求相间距离大于70cm。
