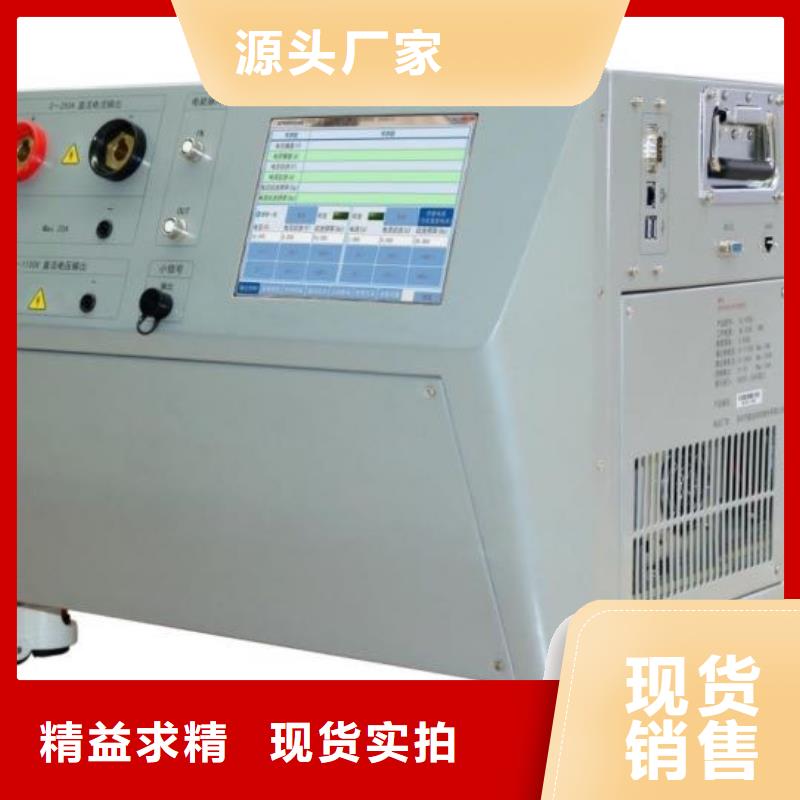

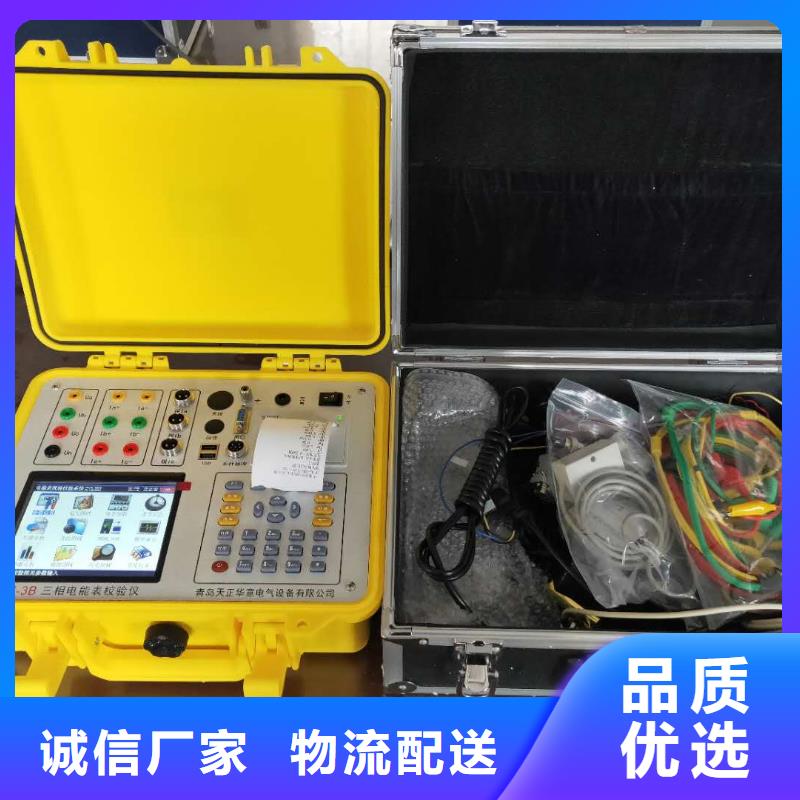

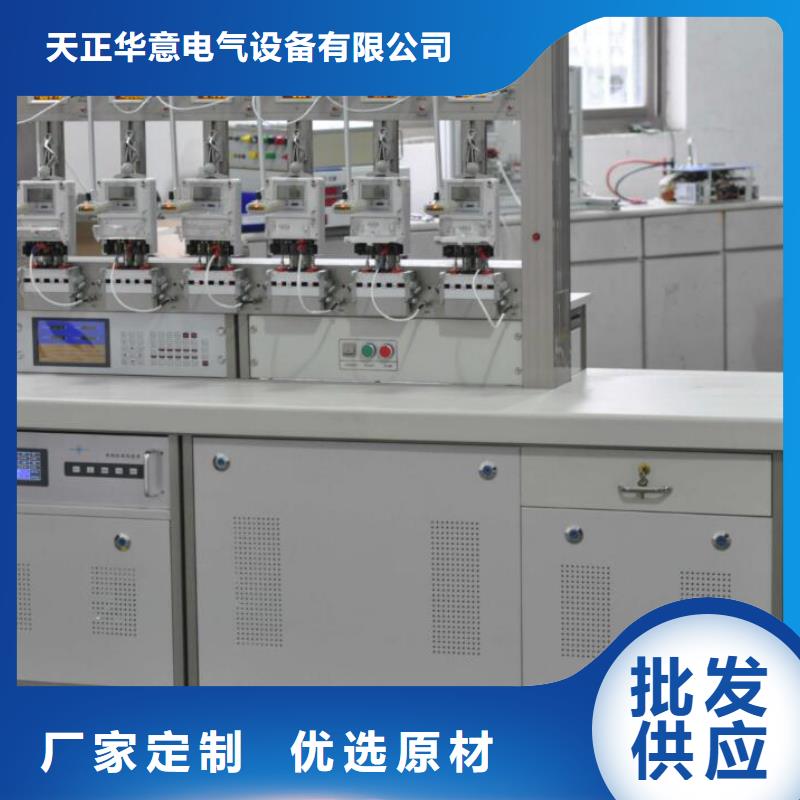

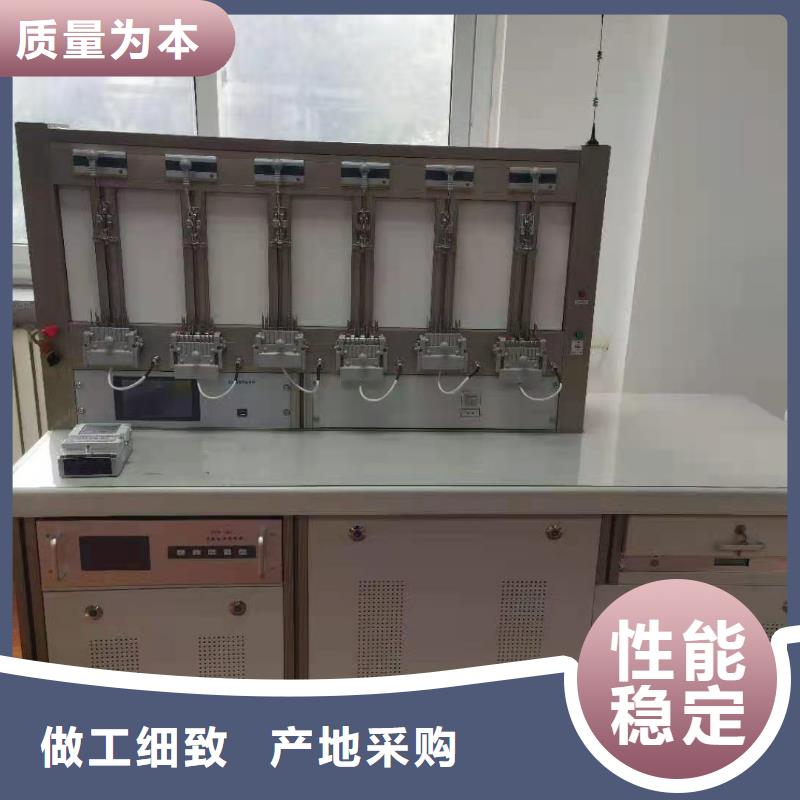

三相电能表校验装置主要特点和功能3.1 装置特点◆ 采用表源一体结构，内置0.05级三相宽量程多功能数字标准表，可通过软件读取标准表各电参数。◆ 采用DDS技术，36000点波形合成技术，大规模CPLD和32位嵌入式系统，信号源输出稳定性高、调节细度小、失真度小等特点。◆ 采用RAM系统的7英寸彩色触摸液晶屏，具有显示信息多，能显示三相电压、电流、有功功率、无功功率、视在功率；还能显示电量矢量图、波形分析图等功能。◆ 采用小型PWM数字功放，具有超过90％以上的效率，300KHz的载波频率，具有失真度小、发热量小，效率高等优点。◆ 具有完善的保护功能，具有电压短路报警，电流开路和过载报警。◆ 内置高稳定度恒温晶振，输出500KHz高精度脉冲，可测试电能表时钟，配合校表管理软件，可测试日计时误差、时段投切误差等。（选配功能）◆ 配置485通讯接口，可测试多功能电表的各种通讯试验。（选配功能）◆ 可不带电脑，根据内置规程自动校验电能表，并可保存超过10000只表的数据。◆ 配置一个USB接口，可通过U盘，自动升级程序；也可导出保存的数据；外接鼠标，可直接操作装置。

三相电能表校验装置 电表编号 — 人为输入编号用于区分被试品结果，以便在查阅时不会将多组结果混淆，表号可为数字或字母，多输入12位。输入方式分为两种：1)通过仪表键盘直接输入。把光标移到电表编号选项，连按两下确认键，进入键盘输入状态。2)通过扫描枪扫描条形码输入。 扫描枪为选配，通过串口与现场校验仪连接。连接扫描枪，把光标移到电表编号选项，按下确认键进入扫描状态，扫描枪扫描条形码成功指示灯变绿，电表自动输入编号。485规约 — 指进行RS485端口检测时对被测表所执行的通讯规约版本进行选择，包括二种：DL645-1997和DL645-2007两种。设置时，先点击下拉框展开所有选项，再点击相应的选项进行选择。485速率 — 指进行RS485端口检测时对被测表所执行的通讯速率进行选择，设置时，先点击下拉框展开所有选项，再点击相应的选项进行选择。（3） 电气测试界面图五、电气测试屏此屏显示出当前测量的三相电压幅值三相电压电流之间的夹角三相有功功率数值、三相无功功率数值（相视在功率数值以及总有功功率、总无功功率、总视在功率、实测频率、总功率因数。如果接线方式为三相三线时，电压Ua表示Uab参量、Uc表示Ucb参量。当按下F4键时，此屏变换为显示一次参量值，所显示的数据都是根据PT变比和CT变比折算到互感器一次侧的数值。按下F1键可锁定当前显示的数据，按F2键变为刷新状态。（4） 电表校验界面电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。
