以下是:干式交直流高压试验变压器厂家质优价廉的图文介绍



试验变压器使用方法1、单台使用1.1试验前,应将试验变压器的高压尾“ ┻ ”端可靠接地,且被试品的容量、输入电压、电流;输出电压、电流不得起过额定值,否则将危及人身与设备的。1.2操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。1.3按接线图接线。1.4准备工作和措施就绪,空试一次设备。1.5接上被试品。1.6合上电源,控制箱(台)停止指示灯亮。1.7按下启动按钮,启动指示灯亮,将调压器回到零位。1.8顺时针均匀加压,注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。1.9持续规定耐压时间并注视电流表及被试品。1.10耐压时间到,注视kV表并迅速将调压器回零。1.11用放电棒经电阻放电,然后直接接地放电。1.12高压部分可能被充电部位一一放电,改变或拆除高压线引线,至此一次(相)试验终止。2、多台串激2.1概述我公司设计和生产用多台干式试验变压器串激组合成系列试验装置。由于分散组合都能方便使用,可适合现场多种需要。单个元件重量轻,运输和移动都很方便,使用有较高电压等级的部门在现场能顺利的取得较高的试验电源。2.2工作原理串激系列高电压试验装置,除电压的一级试验变压器外,都在高压绕组中串绕激磁绕组,该绕组和后一级试验变压器初级绕组参数相同。由控制箱(台)供给第I级试验变压器的初级绕组电源。第I级高压绕组尾端和外壳接地,首端则和第II级试验变压器高压尾端及外壳连接。由第I级串激抽头供给第II级低压绕组的激磁电源,此时第II级试验变压器高压为第I级和第II级输出电压的叠加。同理,可叠加第III级。2.3组装接线2.4串级组合方式2.4.1当两台试验变压器作串级联接时,第I台与第II台试验变压器容量之比为2:1,总容量为第I台容量,总电压为两单台输出电压之和,电流为容量与总电压之比。例:5kVA/50kV与3kVA/50kV。两台串级使用时总容量为5 kVA ,总输出电压为100 kV,输出电流为50mA。




试验变压器工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时,可取0.5~1Ω/V(试验电压);高压侧额定输出电流为1A以上时,可取1Ω/V(试验电压)。常用水电阻作为限流电阻,管子长度可按150kV/m考虑,管子粗细应具有足够的热容量(水阻液配制方法:用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。球间隙及保护电阻:当电压超过球间隙整定值时(一般取试验电压的110%~120%),球间隙放电,对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。在工频耐压试验中,低电压侧测量电压(仪表电压)不是非常准确的,其原因是由于试验变压器存在着漏抗,在这个漏抗上必然存在着压降或容升,使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时,被试品上的电压高于试验变压器的输出电压,也就是所谓容升现象。感应耐压试验时,试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压,因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。工频耐压试验操作注意事项(1) 试验人员应做好分工,明确相互间联系方法。并有专门人监护现场及观察试品状态。(2) 被试品应先清扫干净,并干燥,以免损坏被试品和试验带来的误差。(3) 对于大型试验,一般都应先进行空升试验。即不接试品时升压至试验电压,校对各种表计,调整球间隙。(4)升压速度不能太快,并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源,一般应在调压器降至零位时拉闸。(5) 当电压升至试验电压时,开始计时,到1min后,迅速降压到1/3试验电压以下时,才能拉开电源。(6) 在升压或耐压试验过程中,如发现下列不正常情况时,应立即降压,切断电源。停止试验并查明原因:①电压表指针摆动很大;②发现绝缘烧焦或冒烟;③被试品内有不正常的声音。(7) 耐压试验前后应测量绝缘电阻,检查绝缘情况。


试验变压器注意事项(1)为了操作人员及仪器的,确保仪器接地良好。(2)试验准备时接好地线,工作完毕时,拆除接地线。(3)接入仪器的电源要求能承受25A电流冲击。(4)电源接入仪器面板的“电源输入”端子,切勿接入其他接线端子,以免损坏设备。(5)仪器与变压器连接时,注意各个接线柱与试验变压器的一一准确连接,切勿将控制箱的输出端接到试验变压器的仪表端子,以免损坏设备。(6)本设备的承受电流为25A,所以设定过流保护的电流值应不超过25A。(7)在通电情况下,不得插拔任何接线。(8)当在室外时,请勿将仪器长时间置于太阳下曝晒。2.3 测试准确度方面设备应缓慢升压,保证设备显示电压及电流的准确性。2.4 操作方面(1)接线完毕后,应检查一遍,看看是否有接线错误,接插件是否接触良好。(2)测试过程中,如有打火,以及开机时无任何显示等异常现象,应立即关闭紧急停止按钮,并重新检查接线。3、技术特征3.1 名称和分类(1)名称:5kVA操作箱。(2)环境组别:属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器(即可在室外环境使用)。3.2 主机结构型式与尺寸(1)型式:一体化便携式(2)外形尺寸:440mm×300mm×200mm(3)重量:15Kg(不含附件)3.3 使用电源(1)电压:AC220V±10%(2)频率:50Hz±1Hz3.4 使用环境要求(1)环境温度:-10℃~40℃(2)相对湿度:≤80%3.5 性能(1)绝缘电阻:>2MΩ(2)泄漏电流:<3.5mA(3)介电强度:电源连线对机壳能承受1500V(50Hz有效值)1分钟耐压。3.6 测量精度本仪器电流测量精度等级为±5%本仪器电压测量精度等级为±5%3.7 测试项目(1)输出电压:AC0~250V(2)输出电流:AC0~25A

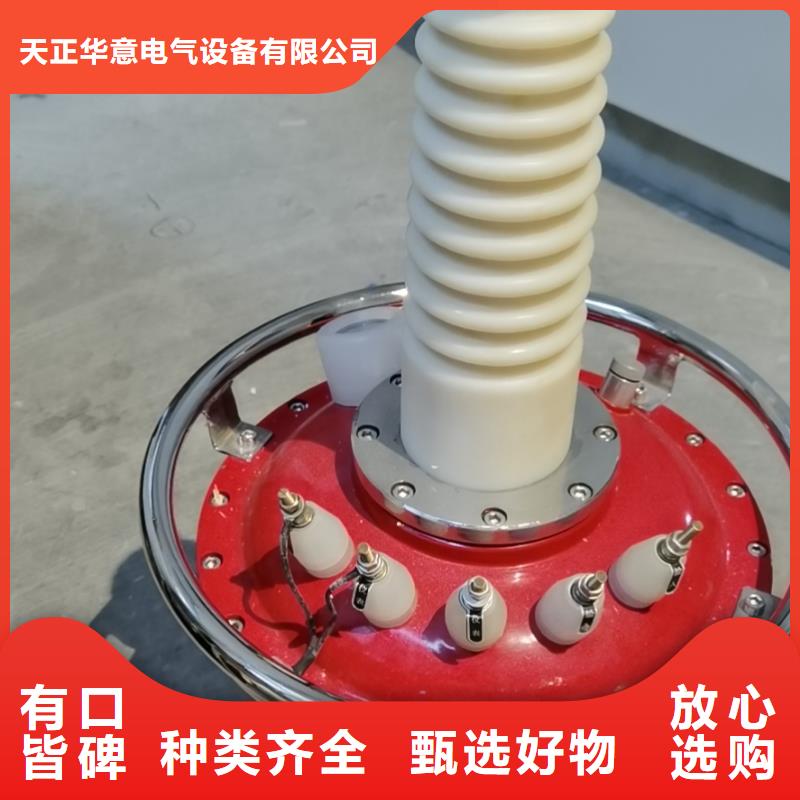

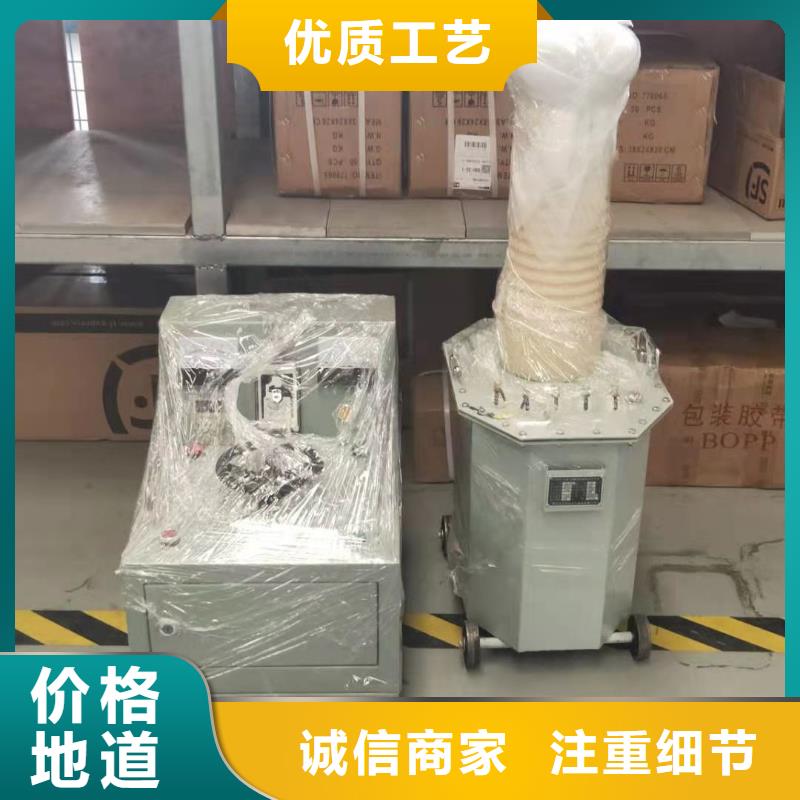

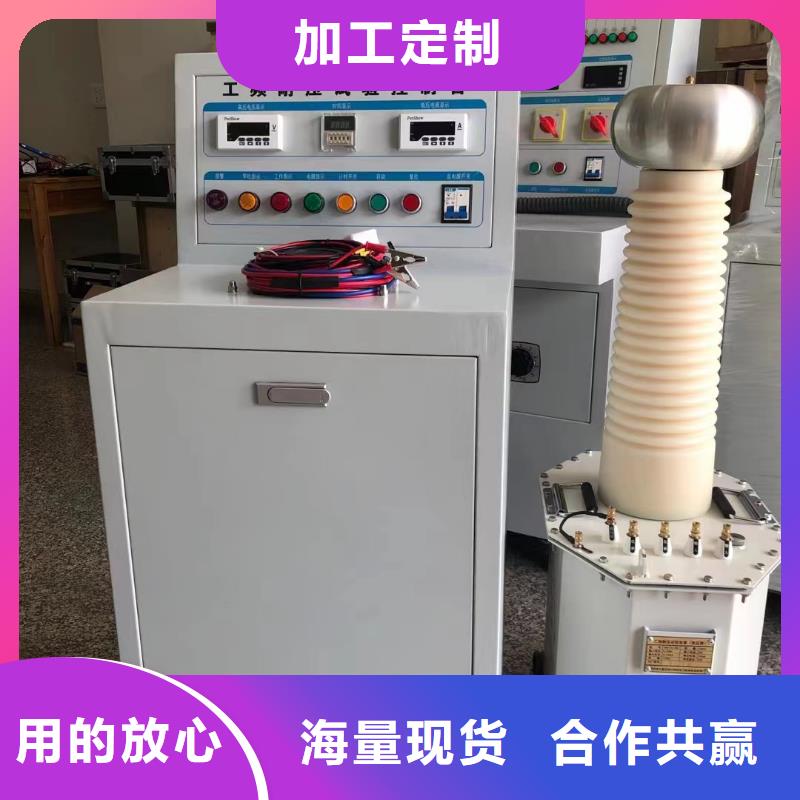

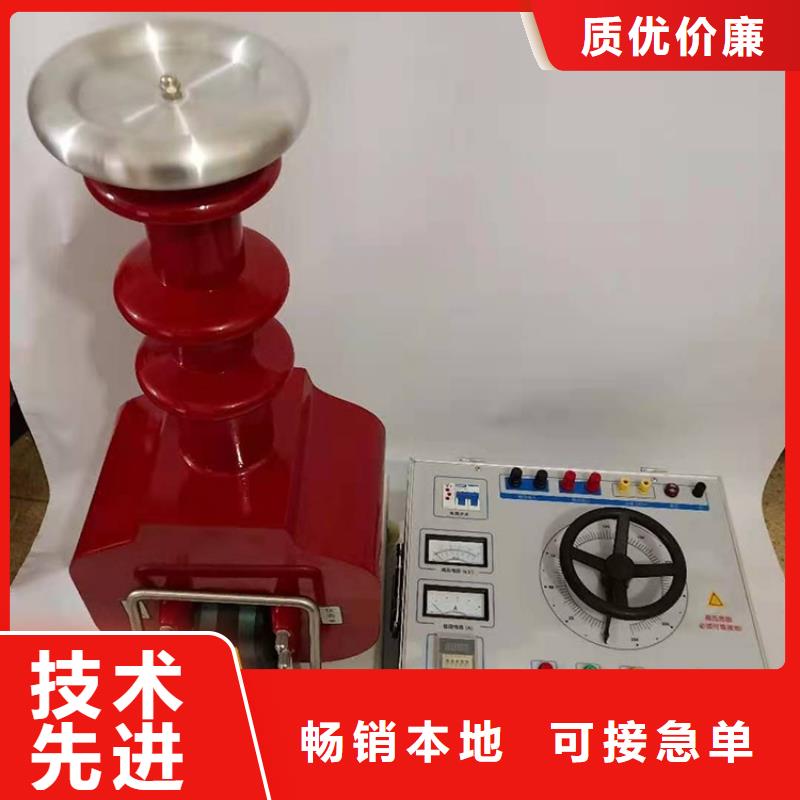

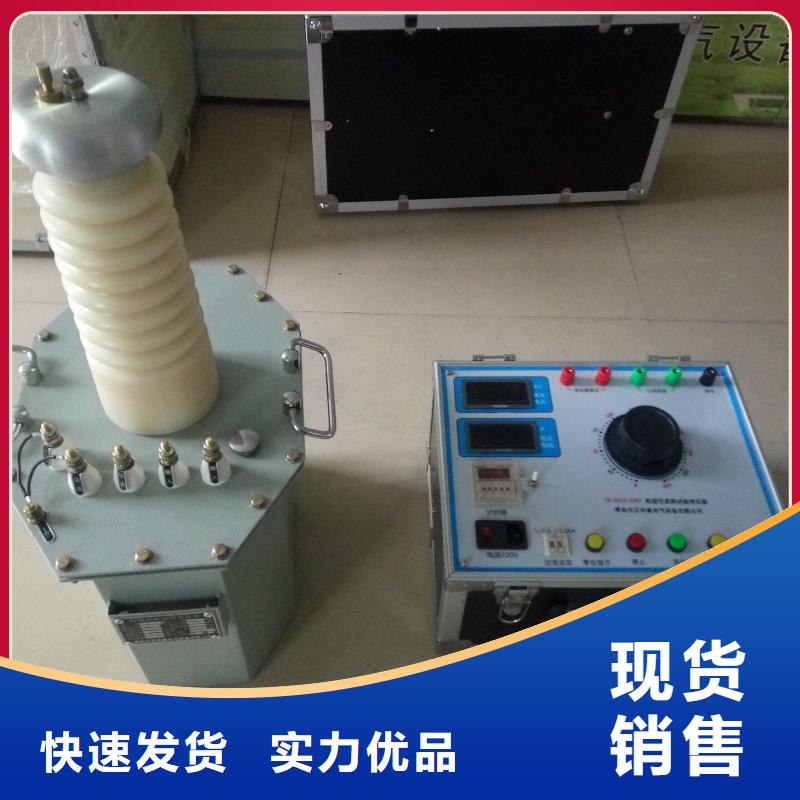

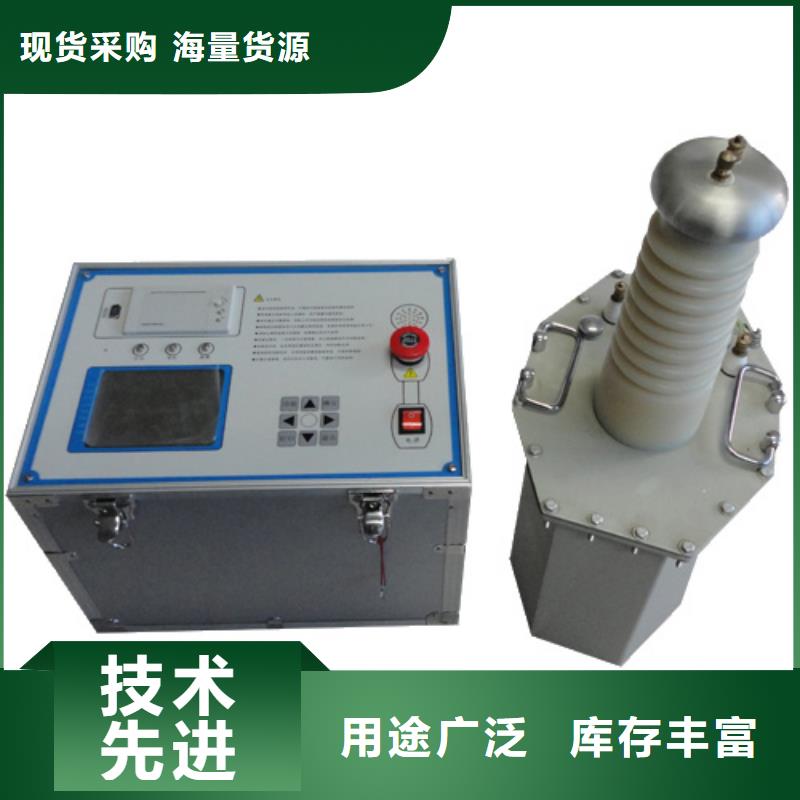

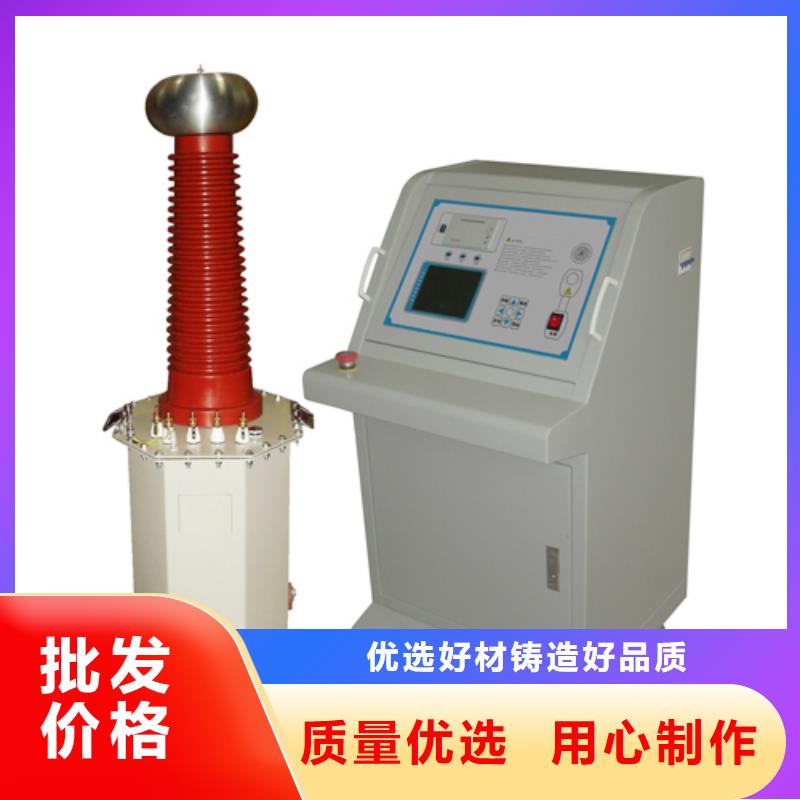

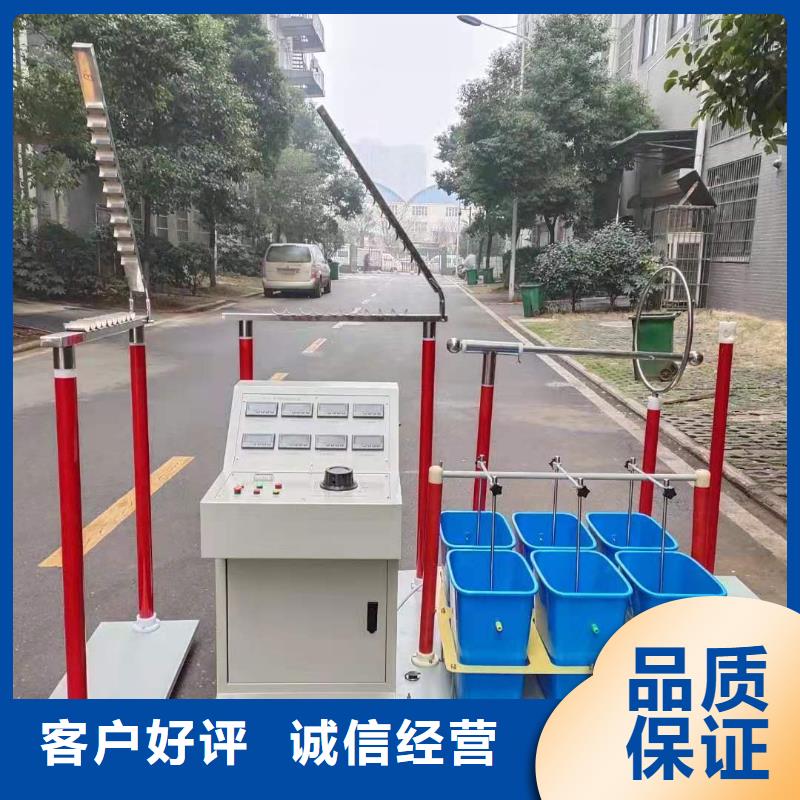

试验变压器干式高压试验变压器一、概述试验变压器又称升压器,它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。我公司生产的干式试验变压器系列,彻底改变了老式试验变压器笨、大、重的落后状况,且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源,配以控制箱(台)、自动保护微安表、球隙等附属设备,特别适用于现场测试,使繁重的工作变得方便、迅速、轻松灵活,效率大为提高。因此,深受电力系统和大型厂矿高压试验人员的欢迎。二、结构本系列产品,由于在设计构思、材质选择及工艺流程都是全新的,所以在不降低性能的情况下,尽量减小体积减轻重量。本系列产品,利用先进的生产设备,采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯,有效地削弱了漏磁,做直流耐压试验不需外接硅堆,只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。三、工作原理本系列产品输入电压为200V接入配套的控制箱(台),经自耦调压器调节输入电压至试验变压器初级绕组(低压),利用电磁感应原理,在次级绕组(高压)按其与初级绕组匝数之比可获得同等倍数的输出高压,从零伏连续可调到额定的值。在作直流耐压及泄漏电流测试时,只要把高压硅堆旋装在高压输出端,即可取得直流高压,其幅值是工频高压值的1.414倍。




天正华意电气设备(张掖市分公司)衷心欢迎新老客户莅临指导考察,亦欢迎国内外有志者联手合作。
本公司可根据用户需要,设计、制造特殊用途的 微机继电保护测试仪产品,欢迎来人来电、来函洽谈!




试验变压器 试验变压器串级获得更高电压的接线原理见图5。串级高压试验变压器有很大的优越性,因为整个试验装置由几台单台试验变压器组成,单台试验变压器容量小、电压低、重量轻,便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用,又可分开成几套单台试验变压器单独使用。 5kVA/50kV无局放SF6工频耐压试验装置一、设备适用范围本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。以下配置图片供参考数显控制箱+模拟式局放仪二、方案编写说明本方案采用充气式无局放试验变压器做为高压电源,经过隔离滤波装置,取得较为纯净的高压电源,然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。三、使用条件海拔高度≤3000m环境温度-15℃~+40℃日温差 ≤25℃空气相对湿度: ≤90%(20℃)耐地震能力:≤8级地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2电源电压的波形为实际正弦波,波形畸变率<3%设有一可靠接地点,接地电阻<0.5Ω安装地点:户内
