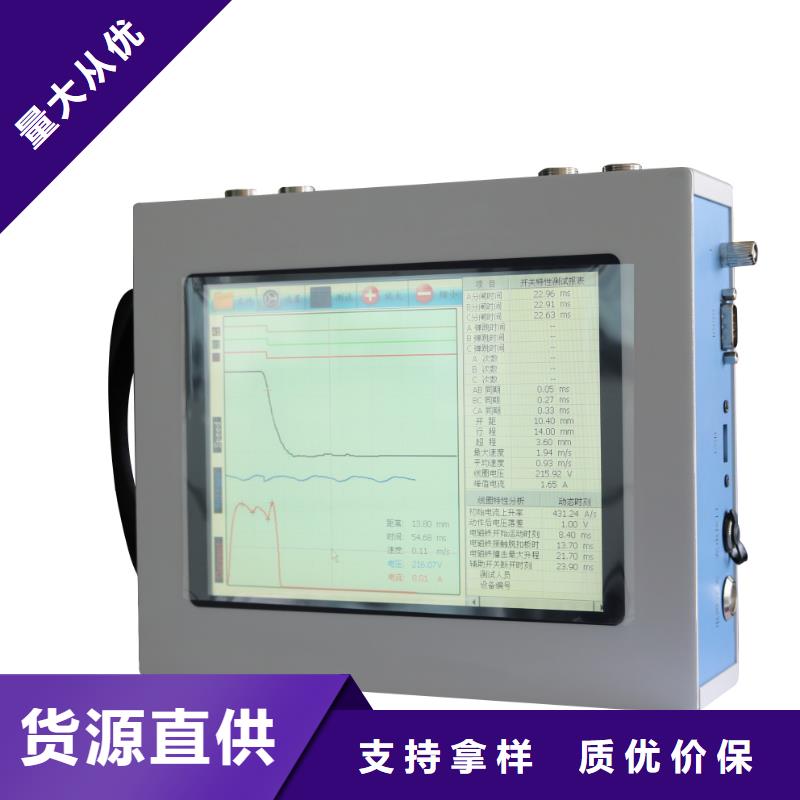

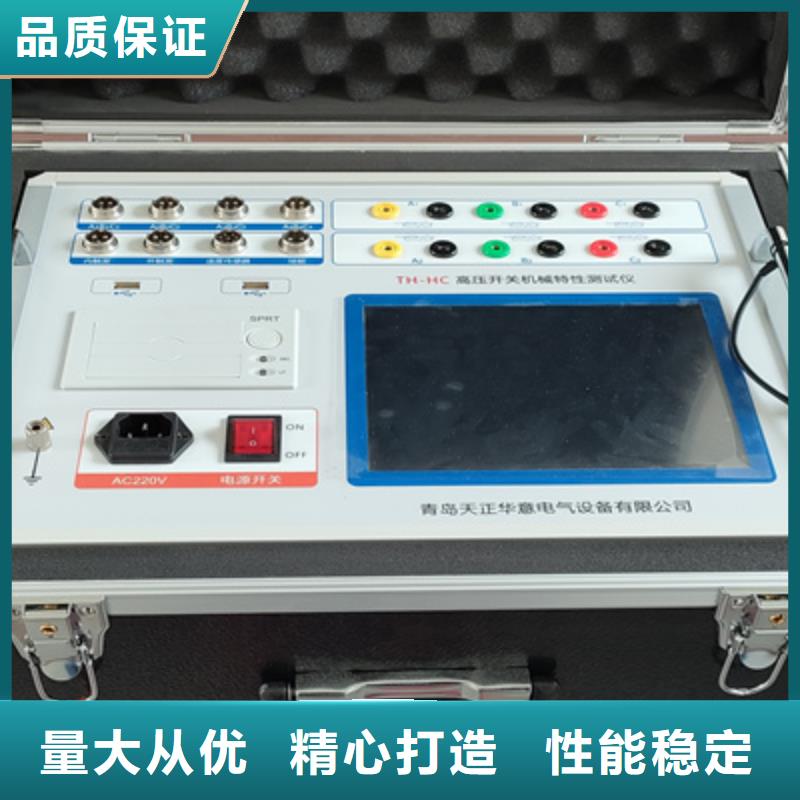

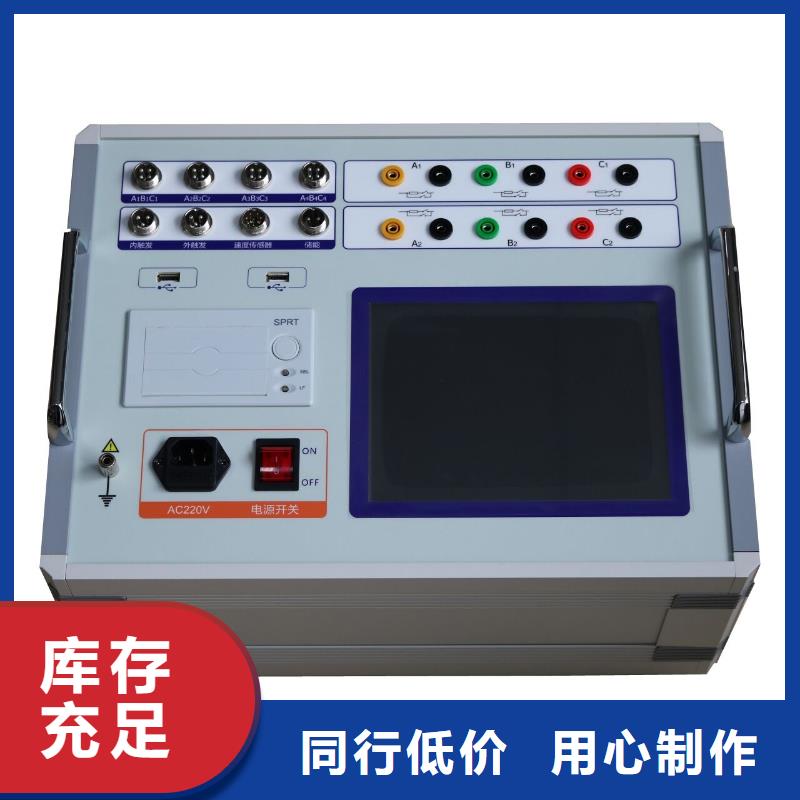

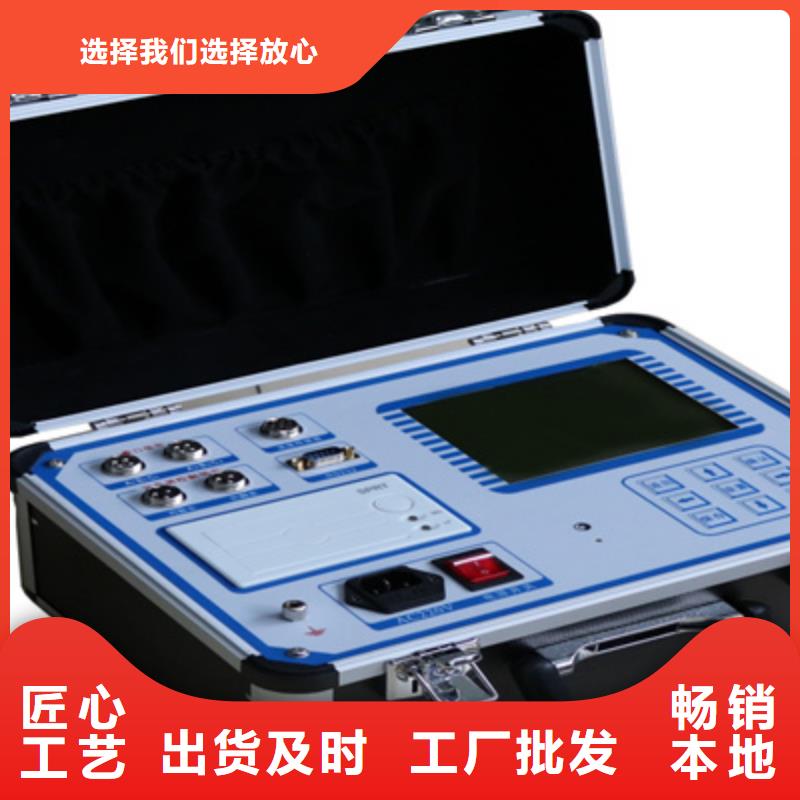

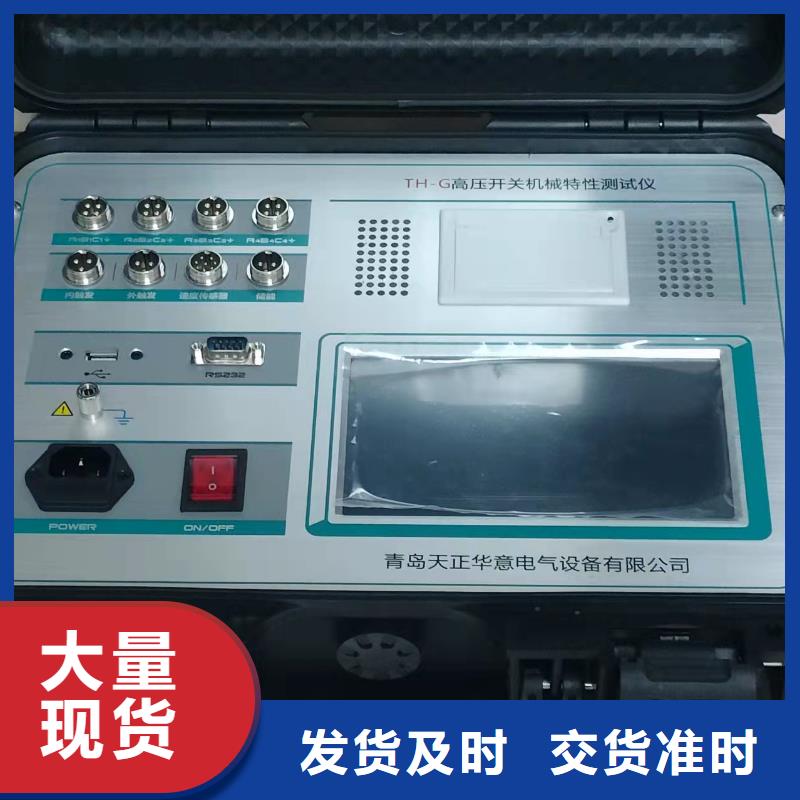

高压开关机械动特性测试仪

高压开关测试仪无端口低跳实验菜单：不接断口信号线，根据断路器状态给线圈电压进行单次分（合） 低跳的测试，断路器动作后，点击确定数据就是当前动作电压值，如下图：⑹、重合闸测试菜单：可做断路器的分合、合分、分合分三种重合闸实验。⑺、震动测试菜单：将加速度传器安装在断路器的动触头，分析开关的状态。⑻、合闸电阻开关测试菜单：此菜单专门用来测试带合闸电阻断路器的合闸电阻投入时间、合闸电阻值以及时间等参数。⑼、石墨触头开关测试菜单：此菜单专门用来测试石墨触头断路器的合、分闸时间、速 度等参数。D、储能：点击此菜单，界面如下图：⑴、启动储能菜单：输出电压给储能电机进行储能，储能时长一般为10秒左右。如下图：⑵、储能测试菜单：测量储能电机的功率及储能时长。如下图：八、使用仪器测试的部分图形及文本数据如下：⑴、合闸图形及文本数据：⑵、分闸图形及文本数据：⑶、重合闸的分合分图形及文本数据：九、测试现场常见技术问题及处理办法㈠、现场用仪器进行控制合、分闸操作时，开关不动作1、现场合、分闸控制接线不正确处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。
