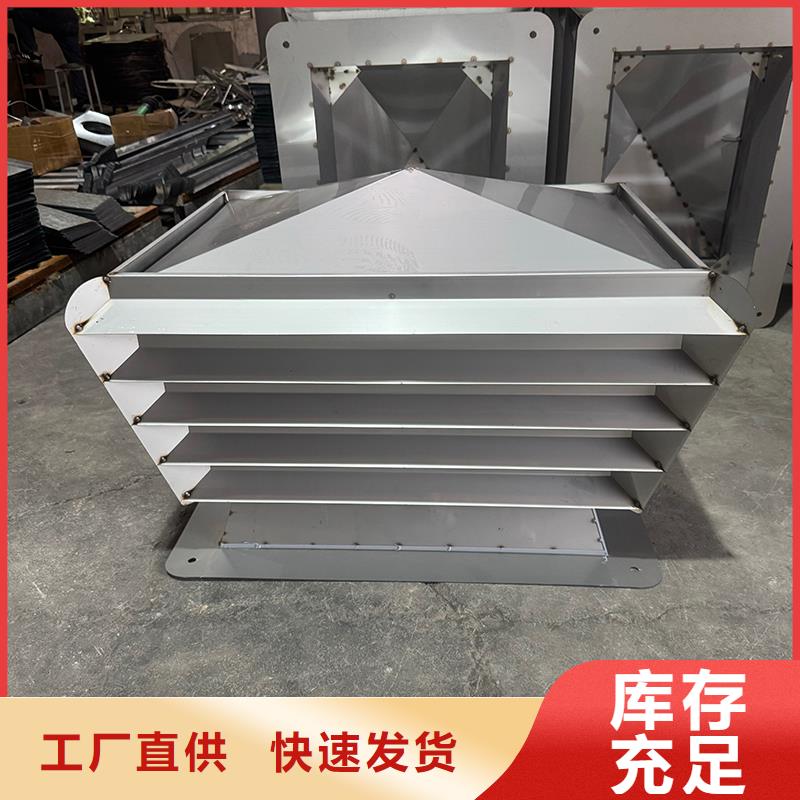

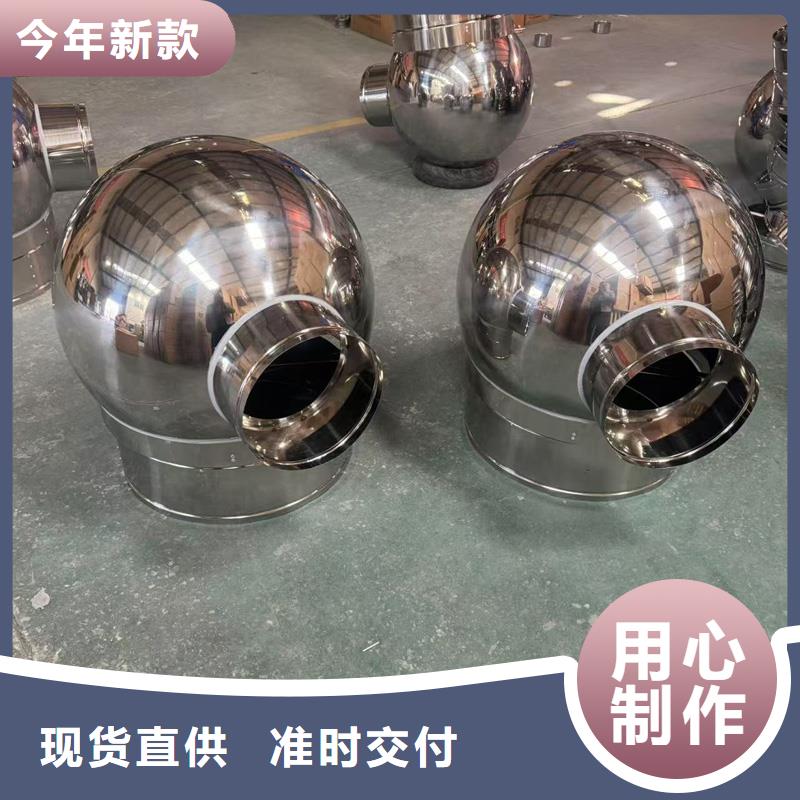

23J916图集无动力风帽产品实拍

2025百叶 A系列 无动力 出屋面风帽采用四叉形组合可调节装配式结构为固定式防倒灌风帽，其出风口面积为进风口面积的2.5倍，阻力小；每个出风口喉部设置了 高度的挡风板,可防止室外风倒灌，并具有避风、当地防雨雪效果。E系列排气道系统根据流体力学的基本原理设计，系统采用的油气分离的防火止回阀可以将厨房的油烟进行油和气物理分离，将油烟中的废油分离，不直接排放到室外，提高城市空气质量；该系列的防火止回阀采用重力控制关闭，不受断电、当地高温下弹簧失灵等因素影响:保证了防火功能的有效性，当发生火灾时，能自动封堵火灾层排气口，阻止烟气互串和蔓延，起到防火的作用。该排气道系统主要技术特点:1. 油气分离防火止回阀，采用金属材料制造，是保证住宅厨房和卫生间排出的气体按照正确方向进入排气道的装置，并进行油气物理分离，防止油烟倒灌。2.下设可卸式集油杯，可定期清洗。3.当发生火灾时,厨房排气温度达到150℃或卫生间排气温度达到70℃，易熔片断开，防火板受重力会迅速关闭，并完全封住火灾层的进风口，起到防火隔断的作用。

2025百叶 A系列 无动力为单简排气道系统，有等截面变截面两种形式可供选择。防火止回阀有直排式、当地导流式和贯通式三种。A-ZF-BPS-CK型为直排式，阀片侧开，占用面积小；A-ZF-BPS-CD型为贯通式；A-ZF-BPS-ZT型为导流式，可随吸油烟机的启停，智能控制启闭。采用无动力风帽，提高了排气效果，并具备防雨雪、同城防倒灌功能。A-PWW为同户内毗邻卫生间共用排气道其他特点详见第26~31页。 B系列为L型构件装配式排气道系统:有等截面、当地变截面两种形式可供选择,适用建筑阴角处设置选用。防火止回阀B-ZF-BQ型为变压拔气式，B-ZF-DL型为导流式，具备防气堵、本地防倒灌、防火、同城防积水、附近防失效功能；B-ZF-PF为直排式。采用B-FM-BQ系列变压拔气风帽，自然风作用于射流板，产生拔气效果，并具有防雨雪、同城防倒灌功能。其他特点详见第32~36页

2025百叶 A系列 无动力 屋顶风帽的安装高度超过避雷带时，应与避雷带连接7.12屋顶风帽与基座的连接应牢固，在有台风侵袭地区使用时，底部连接应采取加强措施，具有抵抗合风的能力。7.13 防火止回部件应在排气道和风帽安装完毕并验收合格后由上向下逐层安装。7.14防火止回部件与排气道进气口连接部位应采取密封措施确保连接处不漏气。G系列为单筒双孔排气道系统，有等截面和变截面两种形式可供选择。G-PC2系列是防火导流式厨房双功能排气道系统，兼具机械排气和自然排气两种功能。采用导流式防火阀，止回功能通过在排气道内部设置特殊隔板及构造并与防火阀的共同作用来实现。排气系统性能遇到破坏时，防火阀门兼具应急强制止回功能，对停机层进行防回流保护。采用直排风帽，无任何旋转及活动性部件，可利用自然风作用产生拔气效果，具有防倒灌、同城防雨雪功能。其他特点详见第61~65页H系列为单简等截面排气道系统。排气道可分成两节对接安装。采用外壁吊拉件替代传统承托，在对接内壁设置连接件防止平移错位，便于密封，方便安装。防火止回阀为贯通式，采用蝶式阀片开启时减少对管道截面的占用。采用直排风帽，具有防雨雪功能，有金属和混凝土两种风帽可供选择。其他特点详见第66~70页
