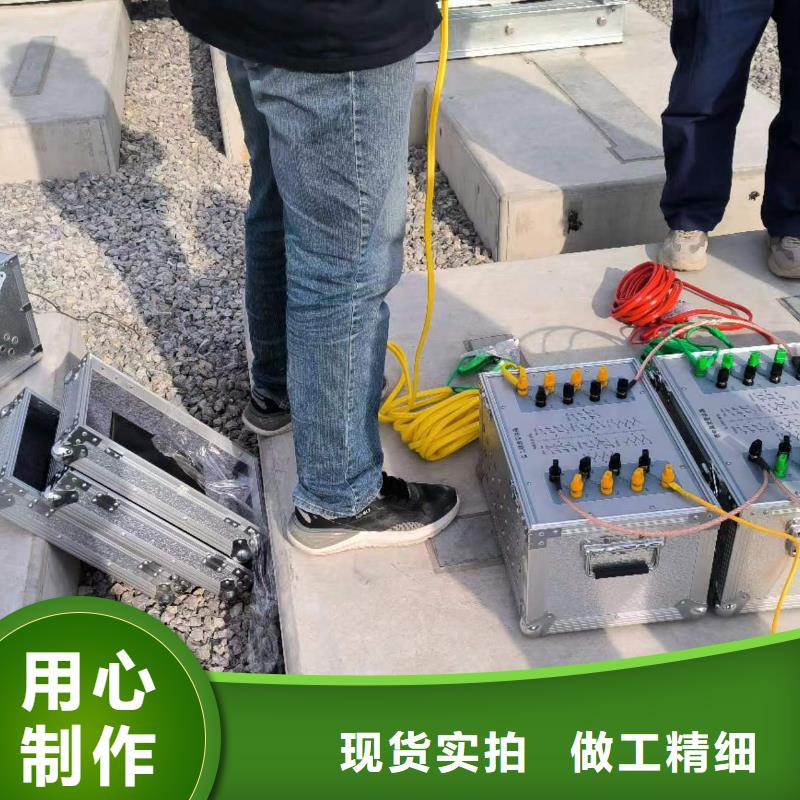

一次通流加压模拟带负荷向量试验装置201-#1母线-200母联开关-#2母线- 216线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上216-2、216、216-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-216线路间隔。通流加压路径图略测量2套母差保护屏中201、200、216母差保护，测量216间隔线路保护方向，包括后台监控机测量值等；测量完成后将216间隔一次设备恢复到初始状态。4.6）201-#2母线-200母联开关-#1母线- 216线路间隔（复验一次）将201-3、201、201-2、200-2、200、200-1开关合位，合上216-1、216、216-D2接地刀闸，测试电流经过主变开关-#2母线-母联开关-#1母线-216线路间隔。通流加压路径如图3图3验证2套母差保护屏中201、200、216母差保护，测量216间隔线路保护方向，包括后台监控机测量值等；测量完成后将216间隔一次设备恢复到初始状态。4.7）220kV通流试验记录表母线差动保护向量检查 电流变比（1600/5）套保护 第二套保护一次 通道 Ia Ib Ic Ia Ib Ic幅值（A） 相位（°） 二次 通道 幅值（A） 相位（°） 线路保护向量检查 电流变比（1600/5） 电压变比（220/0.1√3）一次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 二次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 注：模拟线路带阻感性负荷检查（5）110kV母线各间隔通流参考相位以110kV #1母线PT 的A相为参考相位基准（也可以220kV #1母线PT 的A相为参考相位基准），将110kV#1PT间隔21P-D1接地连接排拆除接入高压电压（10kV），拉开21P-1刀闸（注意检查与母线开关处在分断位，临时拆除母线PT处的-1D接地联片，将#1母线PT智能汇控柜中的电压并列把手置于强制Ⅰ）；通过#1主变高压侧110kV套管处对母线三相通流（200A）,按照对应检测回路关系操作开关分合及接地刀闸，完成母线差动、线路保护检验；检查8回110kV线路进线侧接地刀闸D3接地可靠,防止向线路送电。对110kV母线一次预加电压估算：110kV PT一次侧（PT变比110kV/√3/0.1kV√3,二次电压5.25V）。5.1）101--#1母线-100母联开关-#2母线-111线路间隔将101-3、101、101-1、100-1、100、100-2、111-2、111开关合上，合上111-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-111线路间隔。
