我们的视频却能以直观、生动的方式，让您感受到产品的独特之处。观看视频，让供应直流接地故障测试仪_优质厂家自己向您展示它的卓越品质和出色性能。
以下是:供应直流接地故障测试仪_优质厂家的图文介绍
直流系统绝缘校验仪平衡电桥检测在离线测试项目功能选择菜单下选择平衡电桥检测后，即进入平衡电桥检测提示界面，如下图示：平衡电桥的检测可以为运行维护人员提供系统平衡桥的准确信息，在测试过程中，确定被测设备不会向系统注入信号，进入该页面前，请提前关闭被测设备，防止误报。测试方法1. 关闭被测设备，等待界面提示；2.当界面提示“请开启待测设备…”，开启被测设备；3. 系统开始自动检测，整个测试时间大概在1分钟。测试完成之后，该检测过程将会计算出被测系统正对地阻抗，负对地阻抗以及系统平衡桥大小。检测完成之后，按返回键可以返回上一级提示界面。本测试项目要求被测设备首先投入检测桥（即不平衡桥），后投入平衡桥。5．3．4 电桥测试在离线测试项目功能选择菜单下选择电桥测试后，即进入电桥测试提示界面，如下图示：电桥测试主要是为了防止直流系统一点接地引起保护误动，根据测量的正负母线对地电压比值能够判断电桥是否。按下开始测试按键进入电桥测试界面，如下图示：在该界面下，显示正对地电压，负对地电压以及正负对地电压比值，通过正负对地电压比值是否大于1.222倍，判断其电桥是否附合要求。测试过程中可按停止测试键中止当前测试，返回上一级界面。六．注意事项1.在离线测试模式时务必选择正确的电压等级；2.在进行普通支路测试时，请将环路开关打在断开位置；3.接点I与接点II只供连接无源输出触点，有源触点可能造成设备损坏；
直流系统绝缘校验仪测试过程中可按停止测试键中止当前测试，返回上一级界面。六、注意事项1.在离线测试模式时务必选择正确的电压等级；2.在进行普通支路测试时，请将环路开关打在断开位置；3.接点I与接点II只供连接无源输出触点，有源触点可能造成设备损坏；4.每次测试完成之后，需先将设备返回到主界面后再关闭电源。七、装箱清单1．主机1台2．交流输入电源线1条3．测试端连接线1条4．接点状态监测线2条5．测试线5条6．备用保险丝2个7．说明书1本8．合格证1份9．保修卡1份10．铝合金包装箱1个附:快速使用指南在线模式：1.将测试端的正、负、地对应接入待测系统或支路；2.按设备上的标示将1、2用随机附送的短线连接；3.开启交流电源选择在线模式测试。离线模式：1．将待测设备退出系统，将校验仪的测试端的正、负、地对应接入待测设备；2．按设备上的标示将1、2用随机附送的短线连接(除了交流接地测试)，并一同穿过被测设备的传感单元，方向与正母线到大地方向一致；3．开启交流电源选择正确的电压等级后开始进行离线模式测试；’
直流系统绝缘校验仪．接线说明4．1装置面板图示校验仪面板图如下图示：电源：电源指示灯，通电后即亮；工作：工作指示灯，进行功能测试时闪烁；接点1，接点2：检测被测设备的无源输出触点状态； 环路模拟：开启该开关之后，校验仪内部可形成模拟环路状态，在进行环路模拟时将其闭合，否则务必使其处于断开位置；效验仪侧面板图如下图示：交流输入：交流电源输入接线端、保险盒及开关；测试端：连接被测系统或被测设备，棕色—正极；黑色—负极；绿色—地线电源开关：控制供电电源开关。4．2接线说明：上图与面板上插口一致，图中数字标示孔位，其表示的意义如下：1,2：用于普通支路的测试，将1与2穿过被测设备的传感单元，在进行模拟接地测试时，其间会有漏电流流过供被测设备进行检测；3,4,5,6,7：用于进行环路模拟时测试，测试时将4与6穿过传感器A，3穿过传感器B，5与7穿过其它待测传感器，则传感器A与传感器B形成模拟环路供待测设备判断，在该模式下可进行各项接地功能测试；使用1,2,3,4,5,6,7插座时，上述相应位需要用设备附带的连接线连接上下插孔。五．操作界面5．1 模式选择界面接通电源，开启开关之后，首先进入的是产品型号界面，等待几秒后，进入工作模式选择画面：关于在线测试与离线测试的说明：在线测试：在线测试时，被测设备由原直流系统供电，设备内部直流电源模块将不提供直流电压输出，此时可将测试端直接接在待测模块所处的同一直流电源系统的母线或支路中进行测试，校验仪将会跟据设定指令向系统或支路中投入对应的电阻或电容；离线测试：离线测试时，被测设备由校验仪内部的直流电源系统供电，选择该模式测试时，须将被测设备完全退出原运行直流的直流系统，单独对其进行全方面的校验；

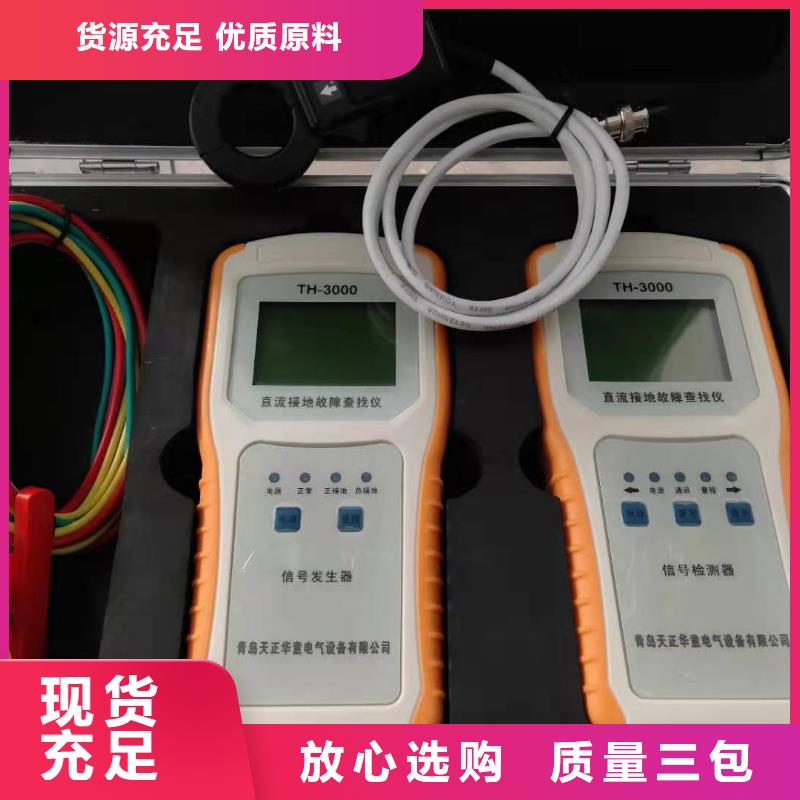

直流系统绝缘校验仪查找直流系统接地故障时，不需要断开电源，可实现接地点定位。仪器能检测直流系统接地电阻阻值和接地方向，为电力直流系统接地故障的查寻与定位提供适用可靠的高准确性探测仪器。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地故障查找仪的基本要求。基于直流电流差值检测原理的新型直流接地故障查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。青岛天正华意电气设备有限公司服务好 质量 价格
