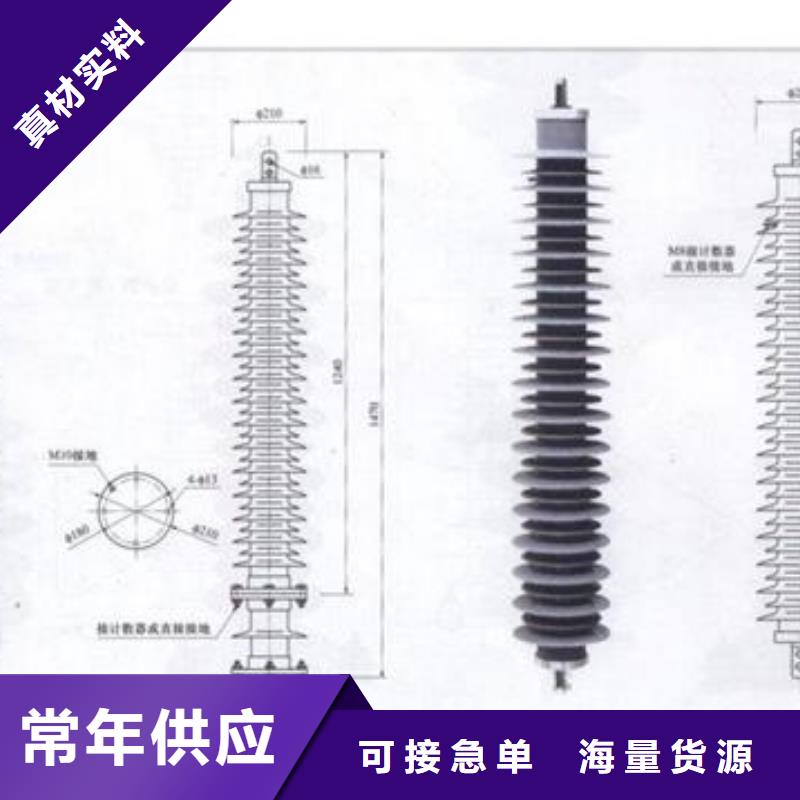

YH1.5WD-5/12氧化锌避雷器规格

选用要点编辑配电系统首先要搞清楚自己的配电系统，是TT、TN还是IT系统？因为定了配电系统，我们才能确定单相，三相，接线方式等，以此选择合适的防雷产品，我国多数配电系统都为TN-S方式。压敏电阻压敏电阻压敏电阻防雷产品中的主要材料是氧化锌压敏电阻，其材料的品质和工艺水平的高低对产品遭受雷击时是否能产生预期的保护作用有直接的影响，所以你在选择防雷器时一定要了解厂家的压敏电阻的来源。重要参数标称电压Un：被保护系统的额定电压相符，在息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。 持续工作电压Uc：能长久施加在保护器的端，而不引起保护器特性变化和保护元件的 电压有效值。标称放电电流In：给保护器施加波形为8/20s的标准雷电波冲击10次时，保护器所耐受的 冲击电流峰值。 放电电流Imax：给保护器施加波形为8/20s的标准雷电波冲击1次时，保护器所耐受的 冲击电流峰值。电压保护级别Up：保护器在下列测试中的 值：1KV/s斜率的跳火电压；额定放电电流的残压。 [3] 安装位置按照三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。在总配电柜安装 级防雷器，选择相对通流容量大的电源防雷器（Imax80KA~160KA视情况而定），然后在下属的区域配电箱处安装第二级电源防雷器（Imax40KA左右）， 在设备前端安装第三级电源防雷器（Imax10KA-40KA）。 [4模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。 ] 检测报告防雷产品应当符合气象主管机构规定的使用要求。防雷产品应当由气象主管机构授权的检测机构测试，测试合格并符合相关要求后方可投入使用。申请气象主管机构授权的防雷产品检测机构,应当按照有关规定通过计量认证、获得资格认可。 [5]

大持续工作电压Uc：氧化锌避雷器能长久施加在保护器的端，而不引起保护器特性变化和保护元件的大电压有效值。标称放电电流In：给保护器施加波形为8/20s的标准雷电波冲击10次时，保护器所耐受的大冲击电流峰值。大放电电流Imax：给保护器施加波形为8/20s的标准雷电波冲击1次时，保护器所耐受的大冲击电流峰值。电压保护级别Up：保护器在＜br /＞ 下列测试中的大值：1KV/s斜率的跳火电压；额定放电电流的残压。 [3] 安装位置按照三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。在总配电柜安装 级防雷器，选择相对通流容量大的电源防雷器（Imax80KA~160KA视情况而定），然后在下属的区域配电箱处安装第二级电源防雷器（Imax40KA左右），后在设备前端安装第三级电源防雷器（Imax10KA-40KA）。 [4＜br /＞ ] 检测报告防雷产品应当符合气象主管机构规定的使用要求。防雷产品应当由气象主管机构授权的检测机构测试，测试合格并符合相关要求后方可投入使用。氧化锌避雷器申请气象主管机构授权的防雷产品检测机构,应当按照有关规定通过计量认证、获得资格认可。氧化锌避雷器 [5] 分级防护编辑分级防护分级防护 级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直＜br /＞ 氧化锌避雷器接雷击的地方，必须进行CLASS—I的防雷。第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，氧化锌避雷器需要第二级防雷器进一步吸收。同时，经过 级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。第三级防雷器是对LEM＜br /＞ P和通过第二级防雷器的残余雷击能量进行保护。目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。入户电力变压器低压侧安装的电源防雷器作为 级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。一般要求该级电源防雷器具备每相100KA以上的大冲击＜br /＞ 容量，要求的限制电压小于1500V，称之为CLASS I级电源防雷器。这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的大电压称为限制电压）为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，氧化锌避雷器仅靠它们是不能完全保护供电系统内部的敏感用电设备的。 级电源防雷器可＜br /＞ 防范10/350μs、100KA的雷电波，达到IEC规定的高防护标准。其技术参考为：雷电通流量大于或等于100KA（10/350μs）；残压值不大于2.5KV；响应时间小于或等于100ns。第二级防护目的是进一步将通过 氧化锌避雷器 级防雷器的残余浪涌电压的值限制到1500—2000V，对LPZ1—LPZ2实施等电位连接。分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电流＜br /＞ 容量不应低于20KA，应安装在向重要或敏感用电设备供电的分路配电处。这些电源防雷器对于通过了用户供电入口处浪涌放电器的剩余浪涌能量进行更完善的吸收，对于瞬态过电压具有极好的抑制作用。该处使用的电源防雷器要求的大冲击容量为每相45kA以上，要求的限制电压应小于1200V，称之为CLASS Ⅱ级电源防雷器。
