我们的数模合并单元一体综合型继电保护测试系统厂家供应视频将带您走进产品的生产线，让您亲眼见证产品的每一个制作环节和工艺细节。
以下是:数模合并单元一体综合型继电保护测试系统厂家供应的图文介绍
手持式光数字测试仪多可映射到4路开出量信息；3.4模拟小信号输出12路模拟小信号输出:a. 幅值输出范围 AC: 0～7Vrms（有效值）DC: 0～7VMax.输出电流 10mA准确度 ＜1％（0.01～0.07 Vrms）＜0.2％（0.07～7 Vrms）分辨率 250μV失真度 ＜0.1％b. 频率正弦信号 DC～1000Hz准确度 0.002％（工频下误差1mHz）分辨率 0.001Hzc. 相位相角范围 0到359.999°准确度 1km，用于IEC61850-9-1/2采样值报文和GOOSE报文收发，还兼用于IEEE1588同步时钟信号输入；10Mbps串行ST头62.5/125μm多模光纤接口9个，850nm波长，传输距离＞1km，其中FT3采样值报文接收1个、FT3采样值报文发送5个、IRIG-B码同步时间输入1个、IRIG-B码同步时间输出1个、秒脉冲同步时间输出1个；10/100M自适应以太网RJ45接口 1个，用于外接PC电脑；RS232 DB9接口1个，用于开发调试；可选配GPS的卫星信号天线接口；可选配功放接口模块，包括功放信号DB9接口1个和DB25接口2个；IRIG-B码同步时间TTL电平输入端子1对；可选配GPS的IRIG-B码同步时间TTL电平输出端子1对；秒脉冲同步时间TTL电平输出端子1对；开关量输入端子8对；开关量输出端子4对；模拟小信号输出端子12对。3.11 操作界面内置高可靠性嵌入式工业控制电脑；高可靠性MS WindowsCE 6.0嵌入式工业操作系统；Windows操作界面的测试软件；
天正华意电气设备(运城市分公司)生产销售 微机继电保护测试仪，产品具有外表美观、价格低廉、结实耐用等特点。 本公司以科学的生产工艺、严格的质量管理、先进的服务理念、合理的销售价格，赢得了国内外广大客户的信赖。 缔造精品、履行承诺、不断改进、追求完美”的质量方针和“忠诚营销、共创辉煌”的营销理念一直以来是我厂的经营理念和立足之本,我们将以优良的品质，优惠的价位，向您提供优质的服务。欢迎新老客户来参观指导或来电、来函洽淡业务。
手持式光数字测试仪 SCD装载2.1.1 导入SCD文件刷新F1，刷新当前目录下的文件，插入U盘，按刷新键读取U盘数据；解析F2/OK，选中SCL文件后，按解析键提取SCL文件中的配置数据；解析完成后自动进入数据查看（IED列表信息）；根目录F3，将当前文件路径回退到U盘根目录下；返回F4，将当前文件路径回退到上级目录；打开F5/OK，选中文件夹后，按打开键进入选中文件夹进行查看；IED列表F6键，查询当前以解析SCL文件的数据；换行方向键（上、下）换页方向键（左、右）2.1.2 IED列表首页F1，返回到IED列表首页；上页F2/左键，返回到IED列表上一页；下页F3/右键，前进到IED列表下一页；尾页F4，前进到IED列的一页；筛选F5，设置IED过滤条件，快捷定位需要的使用的IED；控制块F6/OK，查看选择IED的报文控制定义信息；换行方向键（上、下）换页方向键（左、右）IED筛选功能支持IED按类型、制造厂商、描述或APPID进行筛选过滤，方便快速定位测试需要的IED。以APPID筛选为例，选择“自定义搜索”，在搜索文本框中输入AppID，如“4001”，点击“确定”（F1），则自动将包含有AppID ＝ 0x4001的IED筛选出来。2.1.3 报文控制块报文列表包含报文类型、APPID、关联IED，其中关联IED用来指明当前控制块的源（from）或目的（to)。基本信息浏览选中报文控制块的属性参数值；通道信息浏览选中报文控制块的数据集（通道）定义；导至发送将选中报文导出到测试配置，并定义为发送/发布报文；导至订阅将选择报文导出到测试配置，并定义为发布报文（Goose）；确定对“导至发送”与“导至订阅”操作进行确认；取消对“导至发送”与“导至订阅”操作进行取消；换行方向键（上、下）换页方向键（左、右）

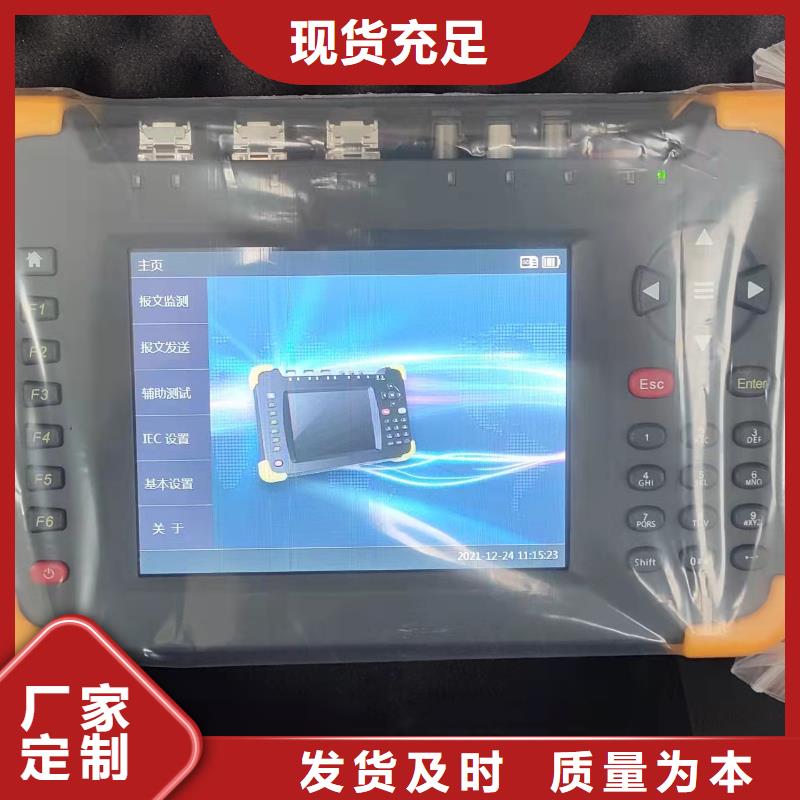

手持式光数字测试仪调试接口采用MINI USB接口数据线，不能用作充电接口，以防损坏万用表。1.6 电源按钮电源按钮位于键盘右上方，如图所示。开机：按住电源按钮3S，启动开机界面；关机：按住电源按钮3S，启动关机画面。开机注意事项： USB口主要用于导入导出SCD文件或配置文件或测试数据文件，不建议用于给其他设备（如手机等）进行供（充）电，否则有可能导致触摸屏失效。开机时请先将USB存储设备从USB接口拔除，否则可能导致触摸屏失效。第二章 系统操作返回——返回上级页面，同ESC按键操作；GPS同步状态指示——IRIG-B/PPS/IEEE-1588等状态指示，当TH-8508智能变电站光数字测试仪成功锁定上述GPS同步时钟源后显示；系统/GPS时间——智能变电站光数字测试仪本机时钟显示；如果系统设置中选择了自动同步GPS时间且成功锁定了IRIG-B或IEEE-1588信号源，则显示同步后的GPS时间；输入法指示——指示多功能键盘当前的输入方式，分为数字、小写字母、大写字母，由键盘的输入法切换键控制；电量指示——电池剩余电量指示。当电池电量过低时，将无法启动万用表或启动后部分功能失效（如触摸屏、光口传输等）；绿色:电量充足黄色:电量尚可红色:电量过低功能键——F1-F6，每个功能模块定义不同；状态栏——帮助信息/告警/错误提示。
