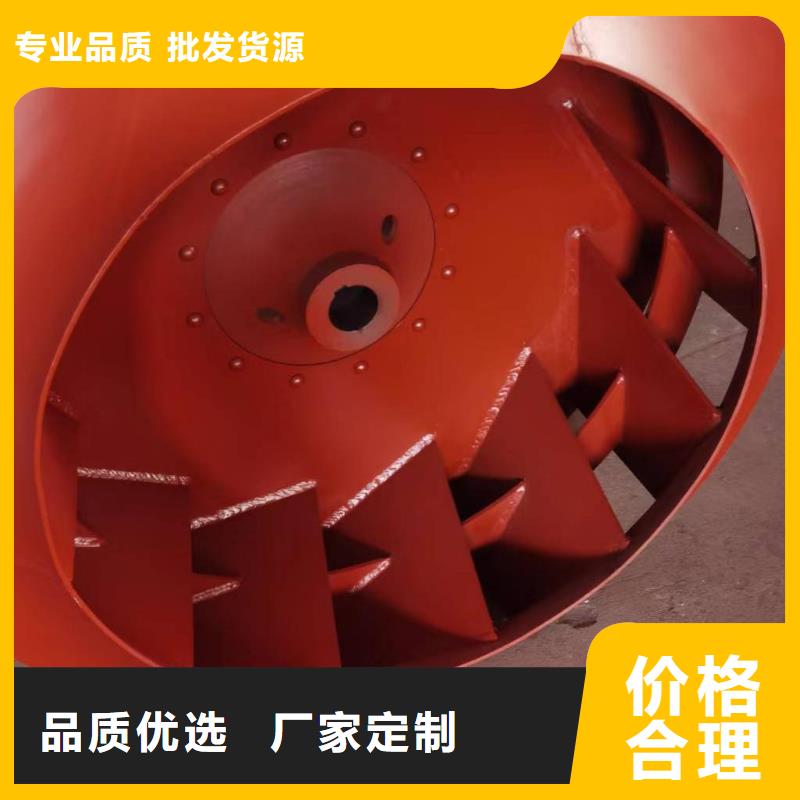

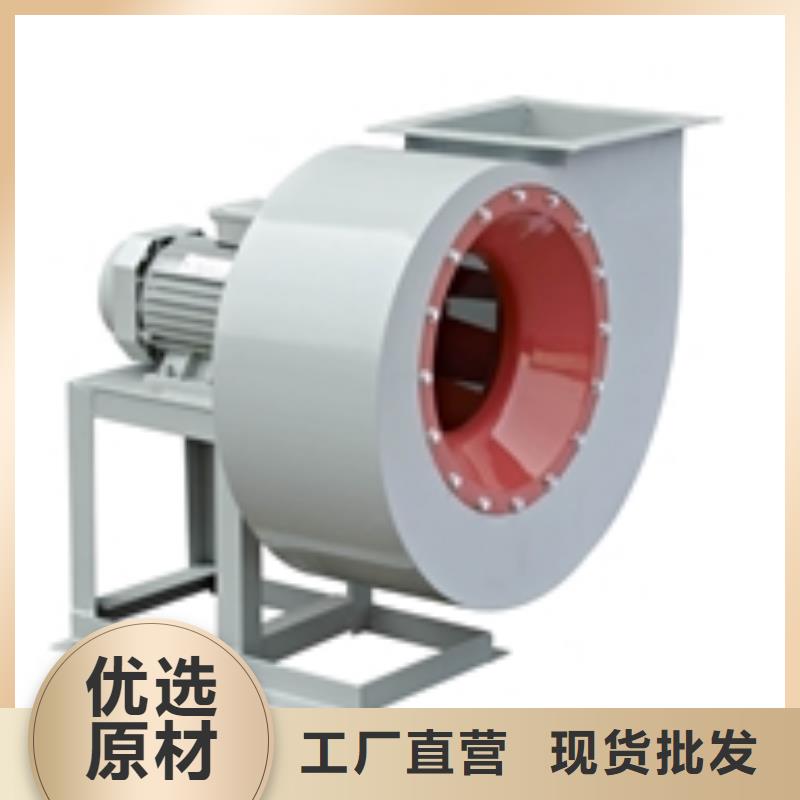

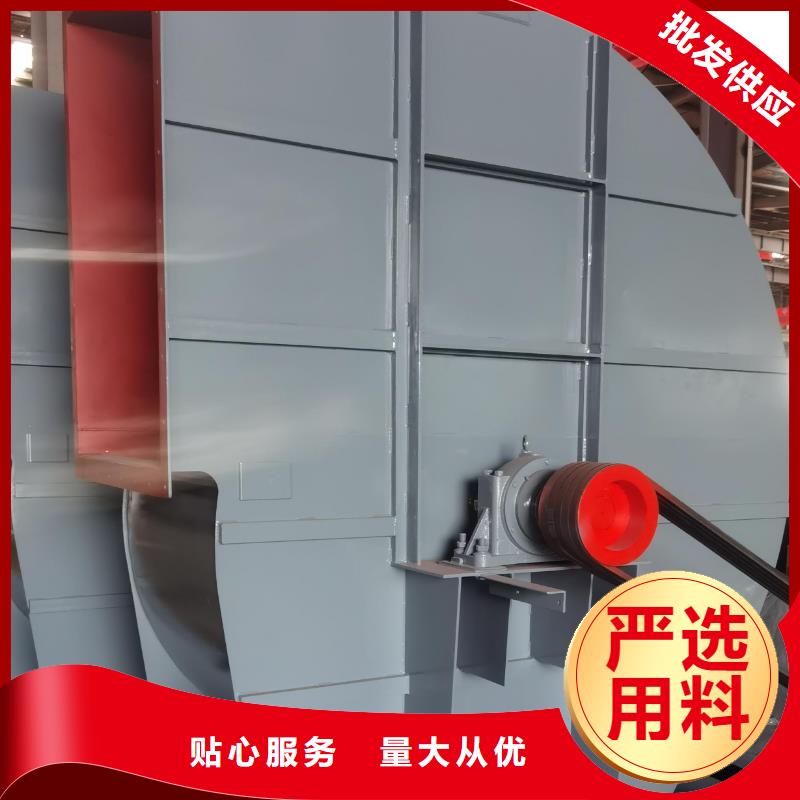

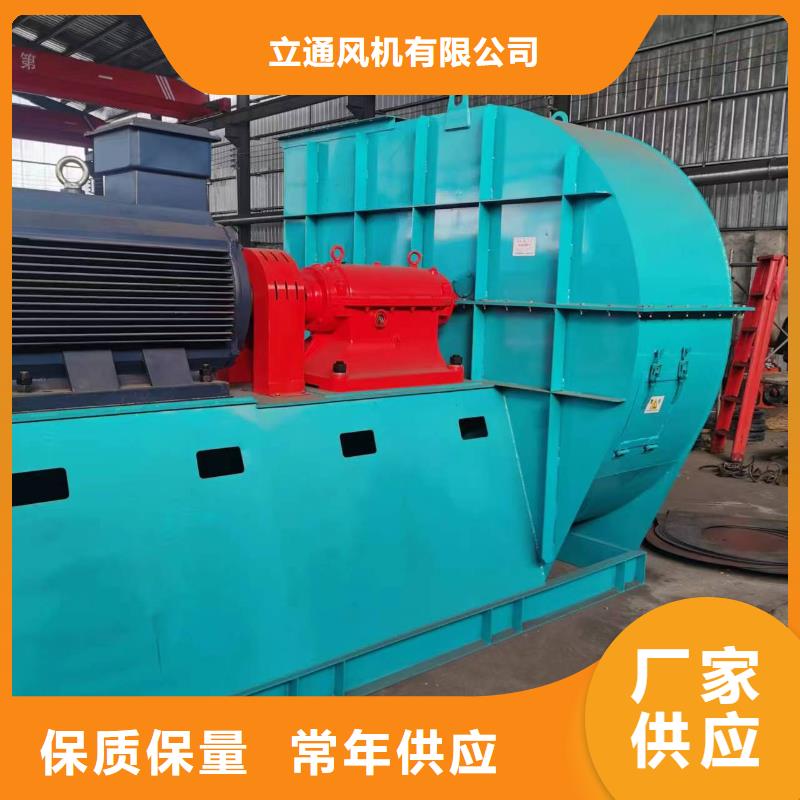

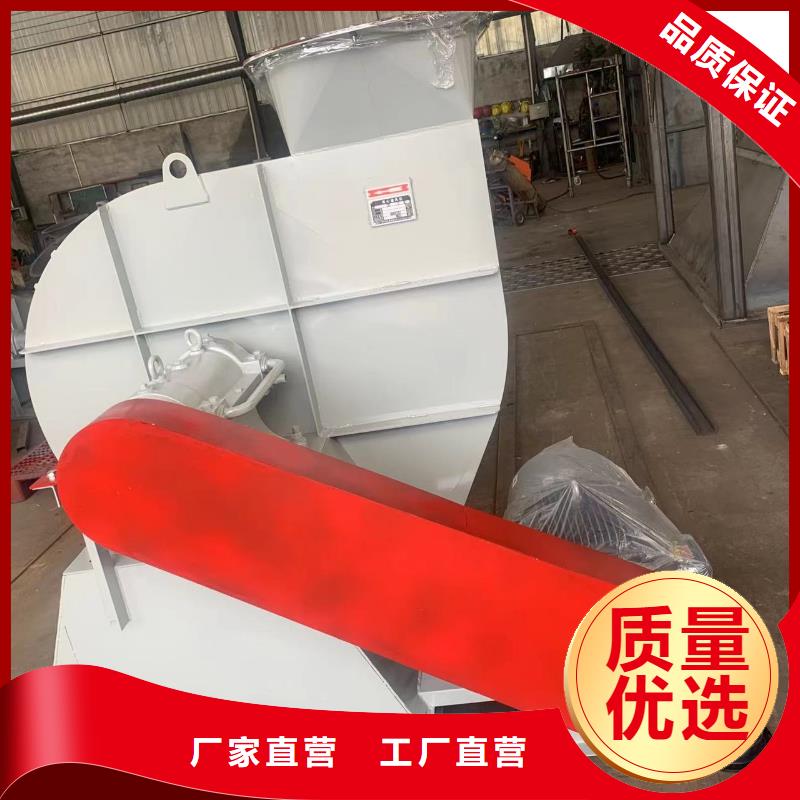

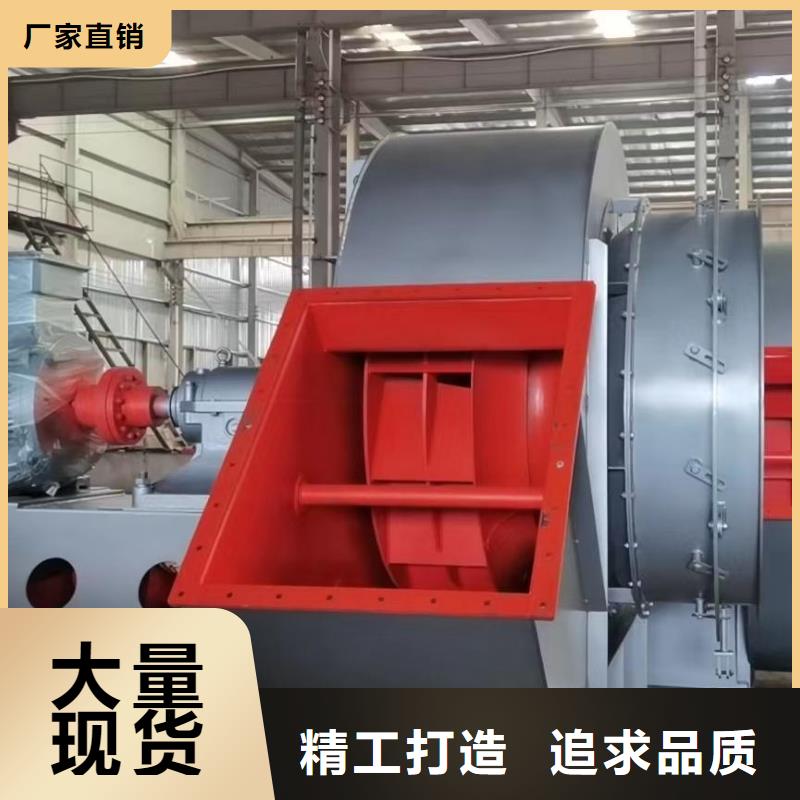

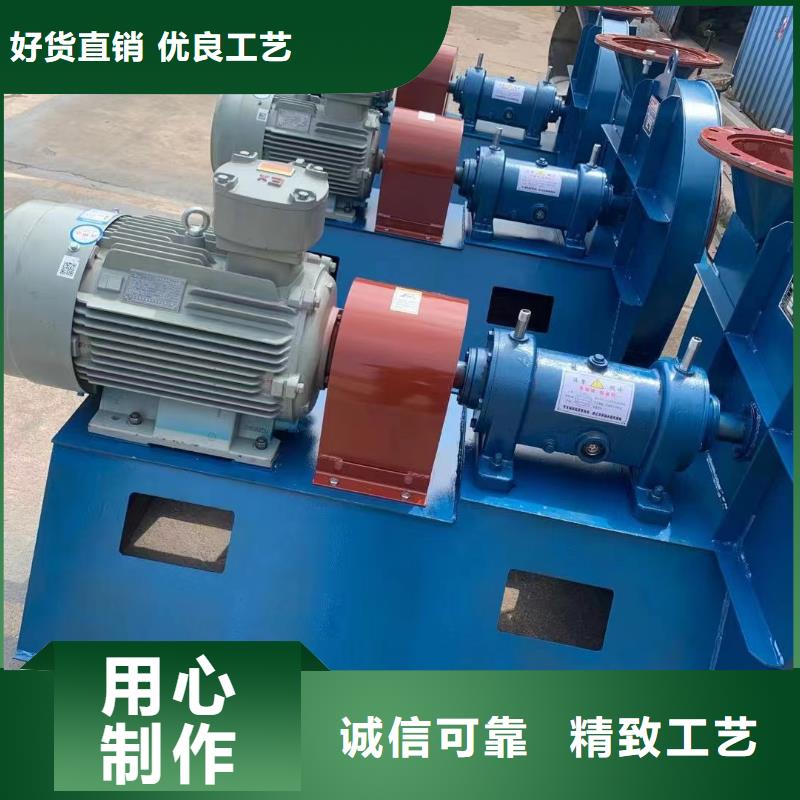

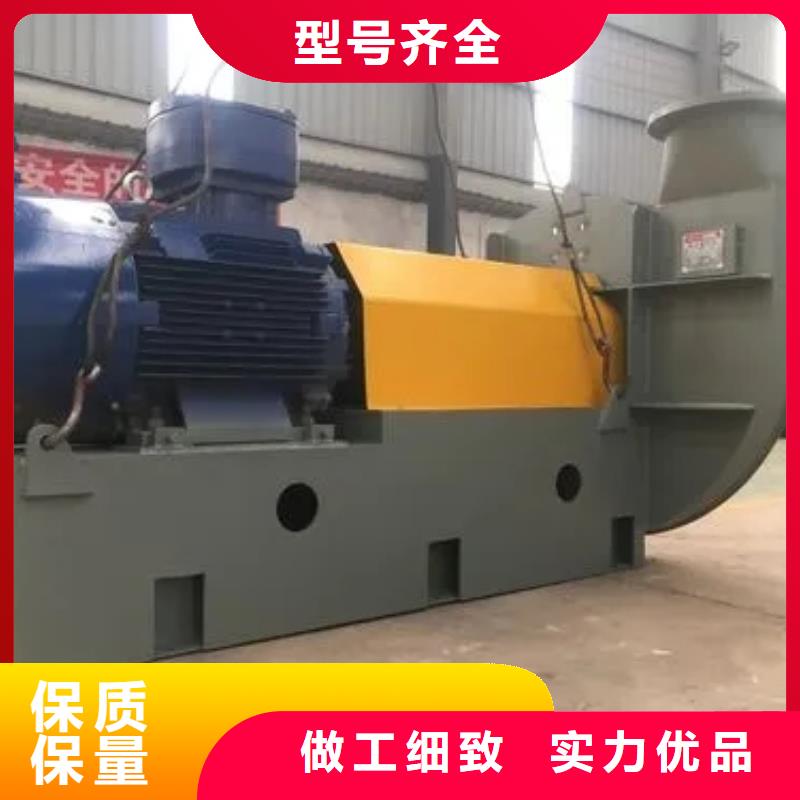

4-68离心通风机C6－48型排尘离心风机 一、风机产品概述 1.风机的用途 ??? C6－48型排尘离心风机适用于排送含有木质碎屑、纤维和尘土等的空气混合物。 2.风机的型式 ??? 通风机制成单吸入，有№3.15、№4、№5、№6.3、№8、№10、№12.5共七个型号。 ????通风机制成右旋转和左旋转两种型式。从传动组正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示；逆时针旋转称为左旋转，以“左”表示。 ??? 风机的出口位置以机壳的出风口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。 3.风机的结构 ??? 风机主要由叶轮、机壳、进风口、传动组等组成。 ????（1）叶轮：有10片材料为A3的后倾圆弧叶片，焊接与弧锥形轮盖与平板形 中间。经静、动平衡校正，故运转平稳。 ????（2）机壳：用普通钢板焊接成蜗形壳整体。 ????（3）进风口：做成收敛式流线型的整体结构，用螺栓固定在机壳入口侧。 ????（4）传动组：有主轴、轴承箱、皮带轮等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承用润滑脂润滑。 二、风机性能参数表 机号 传动方式 转速 r/min 序号 流量 m3/h 全压 Pa 内效率 ％ 内功率 ％ 所需功率 kw 电动机 型号 功率 KW 3.15 C 3150 1 2 3 4 5 6 7 1487 1793 2099 2405 2711 3017 3323 1880 1831 1772 1703 1615 1507 1376 70.0 72.8 74.8 75.8 75.5 73.3 70.0 1.10 1.24 1.37 1.49 1.60 1.71 1.81 1.51 1.70 1.88 2.04 2.19 2.35 2.47 Y90L-2 2.2 Y100L-2 3 3.15 A 2800 1 2 3 4 5 6 7 1322 1594 1866 2138 2410 2682 2954 1483 1445 1398 1344 1274 1189 1086 70.0 72.8 74.8 75.8 75.5 73.3 70.0 0.77 0.87 0.96 1.05 1.12 1.20 1.27 1.14 1.29 1.32 1.43 1.54 1.65 1.74 Y90S-2 1.5 Y90L-2 2.2 3.15 C 2500 1 2 3 4 5 6 7 1180 1423 1666 1909 2152 2395 2637 1181 1151 1114 1070 1015 947 865 70.0 72.8 74.8 75.8 75.5 73.3 70.0 0.55 0.62 0.69 0.75 0.80 0.86 0.90 0.81 0.91 1.01 1.10 1.18 1.26 1.33 Y802-2 1.1 Y90S-2 1.5 3.15 C 2240 1 2 3 4 5 6 7 1057 1275 1493 1710 1928 2146 2363 948 923 893 859 814 760 694 70.0 72.8 74.8 75.8 75.5 73.3 70.0 0.40 0.45 0.49 0.54 0.58 0.62 0.65 0.62 0.71 0.73 0.79 0.85 0.91 0.96 Y802-2 1.1 3.15 C 2000 1 2 3 4 5 6 7 944 1138 1333 1527 1721 1916 2110 755 735 712 684 649 605 553 70.0 72.8 74.8 75.8 75.5 73.3 70.0 0.28 0.32 0.35 0.38 0.41 0.44 0.46 0.44 0.50 0.55 0.60 0.65 0.69 0.73 Y801-2 0.75 3.15 C 1800 1 2 3 4 5 6 7 850 1204 1199 1374 1549 1724 1899 611 595 576 554 525 490 448 70.0 72.8 74.8 75.8 75.5 73.3 70.0 0.21 0.23 0.26 0.28 0.30 0.32 0.34 0.32 0.37 0.40 0.44 0.47 0.50 0.53 Y801-2 0.75 3.15 C 1600 1 2 3 4 5 6 7 755 911 1066 1222 1377 1533 1688 483 470 455 437 415 387 354 70.0 72.8 74.8 75.8 75.5 73.3 70.0 0.14 0.16 0.18 0.20 0.21 0.22 0.24 0.23 0.26 0.28 0.31 0.33 0.35 0.37 Y801-2 0.75 4 C 2500 1 2 3 4 5 6 7 2369 2890 3411 3932 4453 4974 5495 1933 1877 1810 1737 1647 1527 1384 70.3 73.5 75.6 76.6 76.1 73.8 70.0 1.80 2.03 2.25 2.46 2.66 2.84 3.00 2.46 2.57 2.85 3.11 3.36 3.59 3.79 Y100L-2 3 Y112M-2 4 4 C 2240 1 2 3 4 5 6 7 2122 2589 3056 3523 3990 4457 4924 1550 1505 1451 1393 1321 1225 1110 70.3 73.5 75.6 76.6 76.1 73.8 70.0 1.29 1.46 1.62 1.77 1.91 2.05 2.16 1.77 2.00 2.21 2.42 2.42 2.58 2.73 Y90L-2 2.2 Y100L-2 3 4 C 2000 1 2 3 4 5 6 7 1895 2312 2729 3146 3562 3979 4396 1234 1198 1156 1109 1052 976 884 70.3 73.5 75.6 76.6 76.1 73.8 70.0 0.92 1.04 1.15 1.26 1.36 1.46 1.54 1.35 1.42 1.58 1.72 1.86 1.99 2.10 Y90L-2 2.2 4 C 1800 1 2 3 4 5 6 7 1705 2081 2456 2831 3206 3581 3957 999 970 935 898 851 790 716 70.3 73.5 75.6 76.6 76.1 73.8 70.0 0.67 0.76 0.84 0.92 0.99 1.06 1.12 0.99 1.12 1.24 1.35 1.36 1.45 1.53 Y90S-2 1.5 4 C 1600 1 2 3 4 5 6 7 1516 1849 2183 2516 2850 3183 3517 789 766 739 709 672 624 565 70.3 73.5 75.6 76.6 76.1 73.8 70.0 0.47 0.53 0.59 0.64 0.70 0.75 0.79 0.74 0.79 0.87 0.95 1.03 1.10 1.16 Y802-2 1.1 Y90S-2 1.5 4 C 1400 1 2 3 4 5 6 7 1326 1918 1910 2202 2494 2786 3077 603 586 565 542 514 477 433 70.3 73.5 75.6 76.6 76.1 73.8 70.0 0.32 0.36 0.40 0.43 0.47 0.50 0.53 0.50 0.56 0.62 0.68 0.74 0.74 0.78 Y801-2 0.75 4 C 1250 1 2 3 4 5 6 7 1184 1445 1705 1966 2227 2487 2748 481 467 450 432 410 380 345 70.3 73.5 75.6 76.6 76.1 73.8 70.0 0.22 0.25 0.28 0.31 0.33 0.36 0.38 0.35 0.40 0.44 0.49 0.53 0.56 0.59 Y801-2 0.75 5 C 2000 1 2 3 4 5 6 7 3553 4256 5144 6070 6958 7883 8623 1953 1903 1837 1753 1647 1521 1381 70.0 72.8 75.5 76.8 76.4 73.8 70.0 2.37 3.07 3.45 3.83 4.14 4.49 4.70 3.45 3.88 4.36 4.83 5.23 5.67 5.94 Y132S1-2 5.5 Y132S2-2 7.5 5 C 1800 1 2 3 4 5 6 7 3198 3831 4630 5463 6262 7095 7761 1580 1540 1486 1419 1332 1230 1118 70.0 72.8 75.5 76.8 76.4 73.8 70.0 2.00 2.24 2.52 2.79 3.02 3.27 3.43 2.52 2.83 3.18 3.52 3.81 4.13 4.33 Y112M-2 4 Y132S-2 5.5 5 C 1600 1 2 3 4 5 6 7 2842 3405 4116 4856 5566 6307 6899 1247 1215 1173 1120 1052 971 882 70.0 72.8 75.5 76.8 76.4 73.8 70.0 1.40 1.57 1.77 1.96 2.12 2.30 2.41 1.92 2.15 2.42 2.47 2.68 2.90 3.04 Y100L-2 3 5 C 1400 1 2 3 4 5 6 7 2487 2979 3601 4249 4871 5518 6036 954 929 897 856 805 743 675 70.0 72.8 75.5 76.8 76.4 73.8 70.0 0.94 1.05 1.18 1.31 1.42 1.54 1.61 1.38 1.44 1.62 1.80 1.94 2.11 2.21 Y90L-2 2.2 5 C 1250 1 2 3 4 5 6 7 2221 2660 3215 3794 4349 4927 5390 760 740 715 682 641 592 538 70.0 72.8 75.5 76.8 76.4 73.8 70.0 0.67 0.75 0.84 0.93 1.01 1.10 1.15 0.98 1.10 1.24 1.38 1.38 1.50 1.57 Y90S-2 1.5 Y90L-2 2.2 5 C 1120 1 2 3 4 5 6 7 1990 2383 2881 3399 3896 4415 4829 610 594 573 548 514 475 432 70.0 72.8 75.5 76.8 76.4 73.8 70.0 0.48 0.54 0.61 0.67 0.73 0.79 0.83 0.71 0.79 0.89 0.99 1.07 1.16 1.22 Y802-2 1.1 Y90S-2 1.5 5 C 1000 1 2 3 4 5 6 7 1776 2128 2572 3035 3479 3942 4312 486 473 457 436 410 379 344 70.0 72.8 75.5 76.8 76.4 73.8 70.0 0.34 0.38 0.43 0.48 0.52 0.56 0.59 0.54 0.61 0.68 0.70 0.76 0.83 0.87 Y801-2 0.75 Y802-2 1.1 6.3 C 1600 1 2 3 4 5 6 7 5686 6811 8233 9713 11134 12615 13799 1985 1934 1866 1782 1673 1545 1403 70.0 72.8 75.5 76.8 76.4 73.8 70.0 4.45 4.99 5.62 6.22 6.73 7.30 7.64 5.62 6.04 6.80 7.53 8.15 8.83 9.25 Y132S2-2 7.5 Y160M1-2 11 6.3 C 1400 1 2 3 4 5 6 7 4957 5960 7204 8499 9743 11038 12074 1517 1478 1427 1362 1279 1181 1073 70.0 72.8 75.5 76.8 76.4 73.8 70.0 2.9 3.34 3.76 4.17 4.51 4.89 5.12 3.76 4.22 4.75 5.26 5.70 5.92 6.20 Y132S1-2 5.5 Y132S2-2 7.5 6.3 C 1250 1 2 3 4 5 6 7 4442 5321 6432 7588 8699 9856 10781 1208 1177 1136 1085 1019 941 855 70.0 72.8 75.5 76.8 76.4 73.8 70.0 2.12 2.38 2.68 2.97 3.21 3.48 3.64 2.68 3.00 3.38 3.75 4.05 4.40 4.60 Y112M-4 4 Y132S-4 5.5 6.3 C 1120 1 2 3 4 5 6 7 3980 4768 5763 6799 7794 8831 9660 969 944 911 870 818 755 686 70.0 72.8 75.5 76.8 76.4 73.8 70.0 1.52 1.71 1.93 2.13 2.31 2.50 2.62 2.68 3.00 3.38 3.75 4.05 4.40 4.60 Y100L2-4 3 Y112M-4 4 6.3 C 1000 1 2 3 4 5 6 7 3554 4257 5145 6071 6959 7885 8625 772 752 726 693 651 602 547 70.0 72.8 75.5 76.8 76.4 73.8 70.0 1.09 1.22 1.37 1.52 1.64 1.78 1.87 1.49 1.67 1.88 2.08 2.25 2.44 2.55 Y100L1-4 2.2 Y100L2-4 3 6.3 C 900 1 2 3 4 5 6 7 3198 3831 4931 5464 6263 7096 7762 625 609 588 561 257 487 443 70.0 72.8 75.5 76.8 76.4 73.8 70.0 0.79 0.89 1.00 1.11 1.20 1.30 1.36 1.17 1.31 1.37 1.51 1.64 1.78 1.86 Y90L-4 1.5 Y100L2-4 2.2 6.3 C 800 1 2 3 4 5 6 7 2843 3406 4116 4857 5567 6308 6900 494 481 464 443 417 385 350 70.0 72.8 75.5 76.8 76.4 73.8 70.0 0.56 0.62 0.70 0.78 0.84 0.91 0.96 0.82 0.92 1.03 1.15 1.24 1.34 1.31 Y90S-4 1.1 Y90L-4 1.5 8 C 1250 1 2 3 4 5 6 7 9096 10895 13169 15538 17812 20189 22075 1953 1903 1837 1753 1647 1521 1381 70.0 72.8 75.5 76.8 76.4 73.8 70.0 7.00 7.86 8.84 9.79 10.60 11.49 12.03 8.47 9.51 10.71 11.85 12.83 13.91 14.57 Y160L-4 15 8 C 1120 1 2 3 4 5 6 7 8150 9763 11799 13922 15959 18082 19779 1566 1526 1472 1406 1321 1219 1108 70.0 72.8 75.5 76.8 76.4 73.8 70.0 5.03 5.65 6.36 7.04 7.62 8.26 8.66 6.09 6.84 7.70 8.53 9.23 10.00 10.48 Y132M-4 7.5 Y160M-4 11 8 C 1000 1 2 3 4 5 6 7 7276 8717 10535 12430 14249 16144 17660 1247 1215 1173 1120 1052 971 882 70.0 72.8 75.5 76.8 76.4 73.8 70.0 3.58 4.02 4.53 5.01 5.43 5.88 6.16 4.53 5.08 5.72 6.07 6.57 7.12 7.46 Y132M-4 7.5 8 C 900 1 2 3 4 5 6 7 6549 7845 9482 11187 12824 14530 15894 1009 983 949 906 851 786 714 70.0 72.8 75.5 76.8 76.4 73.8 70.0 2.61 2.93 3.30 3.66 3.96 4.29 4.49 3.30 3.70 4.17 4.62 5.00 5.42 5.67 Y132S-4 5.5 Y132M-4 7.5 8 C 800 1 2 3 4 5 6 7 5821 6973 8429 9944 11399 12915 14128 797 776 749 716 672 621 564 70.0 72.8 75.5 76.8 76.4 73.8 70.0 1.83 2.06 3.32 2.57 2.78 3.01 3.15 2.51 2.60 2.93 3.24 3.51 3.80 3.98 Y100L2-4 3 Y112M-4 4 8 C 710 1 2 3 4 5 6 7 5166 6189 7480 8826 10117 11762 12539 627 611 590 563 529 489 444 70.0 72.8 75.5 76.8 76.4 73.8 70.0 1.28 1.44 1.62 1.79 1.94 2.11 2.21 1.76 1.97 2.22 2.46 2.45 2.66 2.79 Y100L2-4 3 8 C 630 1 2 3 4 5 6 7 4584 5491 6637 7831 8977 10171 11126 494 481 464 443 417 385 350 70.0 72.8 75.5 76.8 76.4 73.8 70.0 0.90 1.01 1.13 1.25 1.36 1.47 1.54 1.32 1.38 1.55 1.72 1.86 2.01 2.11 Y100L1-4 2.2 10 C 1000 1 2 3 4 5 6 7 14804 18356 22057 25610 29163 32864 36417 2043 1996 1900 1787 1667 1530 1381 73.7 77.5 79.0 79.2 78.2 75.6 71.3 11.31 13.04 14.64 15.95 17.17 18.38 19.49 13.70 15.79 17.72 19.31 20.78 22.25 23.59 Y180M-4 18.5 Y180L-4 22 10 C 900 1 2 3 4 5 6 7 13323 16521 19852 23049 26247 29578 32776 1653 1615 1537 1445 1349 1238 1118 73.7 77.5 79.0 79.2 78.2 75.6 71.3 8.25 9.51 10.67 11.63 12.52 13.40 14.21 9.98 11.51 12.92 14.08 15.15 16.22 17.20 Y160L-4 15 Y180M-4 18.5 10 C 800 1 2 3 4 5 6 7 11843 14685 17646 20488 23331 26291 29134 1034 1247 1213 1141 1065 978 882 73.7 77.5 79.0 79.2 78.2 75.6 71.3 5.97 6.68 7.50 8.17 8.79 9.41 9.98 7.01 8.08 9.07 9.89 10.64 11.39 12.08 Y160M-4 11 Y160L-4 15 10 C 710 1 2 3 4 5 6 7 10510 13033 15661 18183 20706 23334 25856 1026 1003 955 898 838 769 695 73.7 77.5 79.0 79.2 78.2 75.6 71.3 4.05 4.67 5.24 5.71 6.14 6.58 6.98 5.12 5.09 6.34 6.91 7.44 7.97 8.45 Y132M-4 7.5 Y160M-4 11 10 C 630 1 2 3 4 5 6 7 9327 11564 13896 16134 18373 20704 22943 807 789 751 706 659 605 547 73.7 77.5 79.0 79.2 78.2 75.6 71.3 2.83 3.26 3.66 3.99 4.29 4.60 7.87 3.57 4.12 4.62 5.04 5.42 5.81 5.90 Y132S-4 5.5 Y132M-4 7.5 10 C 560 1 2 3 4 5 6 7 8290 10279 12352 14342 16331 18404 20393 638 623 593 558 521 478 432 73.7 77.5 79.0 79.2 78.2 75.6 71.3 1.99 2.29 2.57 2.80 3.01 3.23 3.42 2.51 2.89 3.25 3.54 3.81 4.08 4.32 Y112M-4 4 Y132S-4 5.5 10 C 500 1 2 3 4 5 6 7 7402 9178 11028 12805 14581 16432 18208 508 497 473 445 415 381 344 73.7 77.5 79.0 79.2 78.2 75.6 71.3 1.41 1.63 1.83 1.99 2.15 2.30 2.44 1.94 2.23 2.50 2.52 2.71 2.90 3.08 Y112M-4 4 12.5 C 800 1 2 3 4 5 6 7 23131 28682 34465 40017 45568 51351 56902 2043 1996 1900 1787 1667 1530 1381 73.7 77.5 79.0 79.2 78.2 75.6 71.3 17.68 20.38 22.87 24.92 26.82 28.73 30.46 21.40 24.67 27.69 30.17 32.47 34.77 36.87 Y200L-4 30 Y225S-4 37 12.5 C 710 1 2 3 4 5 6 7 20528 25455 30588 35515 40442 45574 50501 1607 1570 1494 1405 1311 1204 1087 73.7 77.5 79.0 79.2 78.2 75.6 71.3 12.36 14.25 15.99 17.42 18.75 20.08 21.29 14.96 17.25 19.36 21.09 22.70 24.37 25.77 Y180L-4 22 Y200L-4 30 12.5 C 630 1 2 3 4 5 6 7 18215 22587 27141 31513 35885 40439 44811 1264 1235 1175 1105 1031 947 855 73.7 77.5 79.0 79.2 78.2 75.6 71.3 8.63 9.95 11.17 12.17 13.10 14.03 14.87 10.45 12.05 13.52 14.73 15.86 16.98 18.00 Y160L-4 15 Y180M-4 18.5 12.5 C 560 1 2 3 4 5 6 7 16191 20077 24125 28011 31897 35945 39832 997 975 928 873 814 748 675 73.7 77.5 79.0 79.2 78.2 75.6 71.3 6.06 6.99 7.85 8.55 9.20 9.85 10.45 7.34 8.46 9.50 10.35 11.14 11.93 12.64 Y160M-4 11 Y160L-4 15 12.5 C 500 1 2 3 4 5 6 7 14457 17926 21540 25010 28480 32094 35564 795 777 739 695 649 596 538 73.7 77.5 79.0 79.2 78.2 75.6 71.3 4.32 4.98 4.58 6.08 6.55 7.01 7.44 5.45 6.02 6.76 7.37 7.93 8.49 9.00 Y132M-4 7.5 Y160M-4 11 12.5 C 450 1 2 3 4 5 6 7 13011 16134 19386 22509 25632 28885 32007 643 629 598 563 525 482 436 73.7 77.5 79.0 79.2 78.2 75.6 71.3 3.15 3.63 4.07 4.44 4.77 5.11 5.42 3.97 4.58 5.14 5.60 5.78 6.19 6.56 Y132S-4 5.5 Y132M-4 7.5 12.5 C 400 1 2 3 4 5 6 7 11565 14341 17232 20008 22784 25675 28451 508 497 473 445 415 381 344 73.7 77.5 79.0 79.2 78.2 75.6 71.3 2.21 2.55 2.86 3.12 3.35 3.59 3.81 2.79 3.22 3.61 3.94 4.24 4.54 4.81 Y112M-4 4 Y132S-4 5.5 三、风机安装及外形尺寸 机号 进风口尺寸 出风口尺寸 D1 D2 D3 n1-d1 A1 A2 A3 A4 A5 A6 X Y n2-d2 3.15 250 280 310 8-Φ10 202 236 258 157 189 212 4 3 14-Φ7 4 315 355 385 8-Φ12 256 290 312 199 231 254 4 3 14-Φ7 5 400 450 190 12-Φ12 324 360 382 252 284 308 5 4 18-Φ7 6.3 500 560 610 12-Φ12 409.5 447 471 315 348 371 5 4 18-Φ7 外形尺寸 基础尺寸 地脚螺栓 （4套） 重量 （不包括电机） kg E F H G K M L a b c d e M＊1 108 197 360 466 211.7 588 600 250 318 121 330 354 M12＊300 72.6 132 248 460 588 268.4 748 728 298 390 147 388 430 M16＊400 104 159 312 560 741 340 924 781 285 474 179 385 524 M16-400 144 187 392 760 933 425.4 1218 1013 375 600 220.5 495 656 M20＊500 206 机号 进风口尺寸 出风口尺寸 外形尺寸 D1 D2 D3 n1-d1 A1 A2 A3 A4 A5 A6 x y n2-d2 E F G K M H L S1 S2 8 630 690 740 12-Φ12 520 580 636 400 462 509 5 4 18-Φ15 2236 495 1178 540 1574 280 1404 8 0.5～2 10 800 860 910 16-Φ12 655 728 771 504 570 613 7 5 24-Φ15 296 623 1483 680.5 1944 280 1508 10 1～3 12.5 1000 1070 1130 16-Φ15 815 888 935 627 690 737 8 6 28-Φ15 373 774 1844 846.7 2372 375 1848 12.5 1～3 基础尺寸 轴承座底脚螺栓 （4套） 机壳底脚螺栓 （4套） 重量 （不包括电机） kg a b c d e f g M1＊t1 M2＊t2 520 440 177.5 590 510 479 537 M24＊630 M20＊500 684 520 440 170 590 510 583 641 M24＊630 M20＊500 806 700 620 210 780 700 707 765 M30＊800 M20＊500 1311 机号 右0° 右45° 右90° 右135° 右180° 右225° N i j N i j N i j N i j N i j N i j 8 900 350 400 800 400 400 740 400 350 680 400 350 640 400 350 610 420 420 10 1120 450 500 1025 500 500 945 500 500 880 500 500 615 500 500 760 500 500 12.5 1370 600 660 1270 660 600 1170 660 600 1088 600 600 1007 660 600 937 660 600
