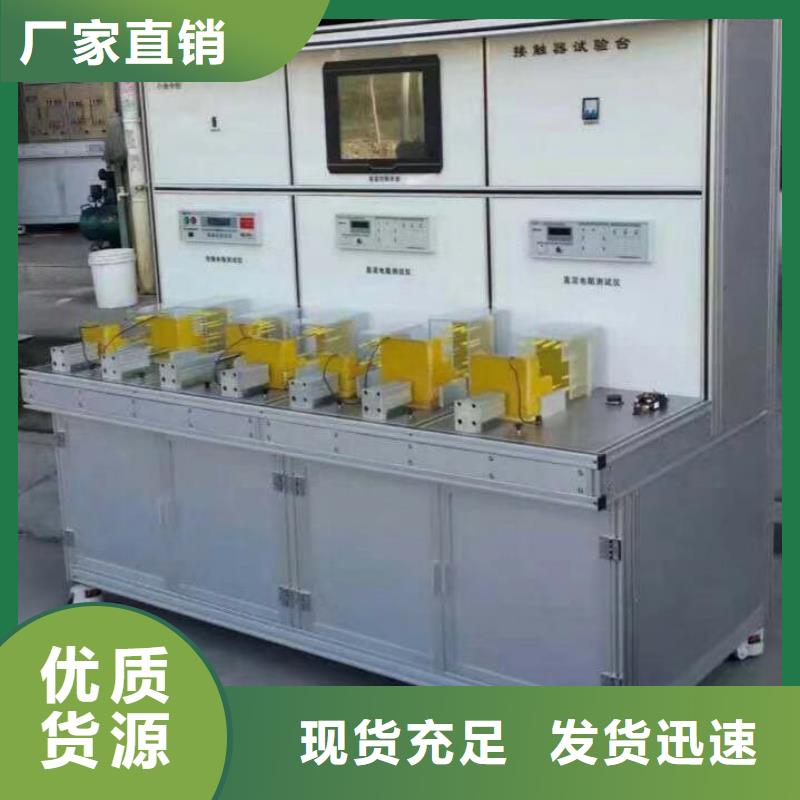

电器综合试验台试验台型号：TH-III型 ? 输入电源电压 3AC380/50HZ输入电源容量 15kVA电压输出范围 AC 0～400V； DC 0～120V电流输出范围 AC 0～1000A；DC 0～1000A时间测量范围 0.05S～999.9S(手动) ? 参考外形尺寸 2000×712×1350（长宽高）mm 一．技术标准1.《TB/T 2557-2006《铁路客车电气综合柜》中元器件的检测要求以及适用的版本的标准、行业标准、铁路总公司（原铁道部）技术规范。如标准出现矛盾则按标准执行或按双方商定的标准。三、技术要求1.电源：单相380V±10％，50Hz2.环境温度：-10 ~ 45℃　3.环境湿度：≤90％4.测试精度：1％5.本试验台能实现的功能: 测试电器元件直流空开、直流接触器性能测试；交流电压传感器线性度测试；直流电压传感器线性度测试；比流器线性度测试；在线绝缘检测装置线性度及保护输出动作测试；直流电源模块：空载、负载试验；直流电源模块：充电模块：空载、负载试验；触摸屏、PLC及扩展模块综合性能测试。

电器综合试验台 报表生成界面五、补充说明1.试验台面板上转换开关当拨到手动时（与测试软件单项手动测试不同），可通过电机运行启/停按钮控制被试电机的启停，电参数测试仪实时监视被试电机的电参数，可通过电参数仪上的按钮切换显示被试电机的各相电压，电流值，以及功率因数，并在测试软件中同步显示。2.试验台电机测试采用三相三线制，功率测量采用二表法，B相为基准，PB显示值为0.00W，A，C相显示值其中有一项可能为负，单独的PA或PC无意义，原理如下：UAB＊IA＋UCB＊IC＝（UA-UB）＊IA＋（UC-UB）＊IC＝UA＊IA＋UC＊IC＋UB＊(-IA-IC)＝ UA＊IA＋UC＊IC＋UB＊IBPA＝UAB＊IA，PC＝UCB＊ICP总＝PA＋PC3.软件测试结果中的“报警项”中，用测试项目的拼音简写标示：ZX：转向；NY：耐压；JY：绝缘；DZ：电阻；ZJ：匝间。4.对于匝间测试中的“面积”和“面积差”解释如下：2.1 面积比较如图2-1 所示，在任意指定的A～B 区间内对被测线圈测试波形面积进行(积分)计算，并与标准波形在此区间内的面积进行比较，用这两个波形面积的差异值与标准波形在此区间的面积的百分比作为判定依据，判定基准用百分比来设定。图2-1 面积比较示意图波形面积近似的与能量损失成正比，所以可以使用面积比较方法来判断线圈中的能量损耗，有效的检测线圈层间和匝间短路。2.2 面积差比较如图2-2 所示，在任意指定A～B 区间内对被测线圈测试波形和标准波形的Y 轴方向的差异值进行计算(积分计算的结果为A～B 区间内的阴影部分)和标准波形在此区间的面积比较，基准用百分比来设定。图2-2 面积差比较示意图面积差比较方法主要表现了电感量 L 的差异和能量的损耗，这个比较方法可以有效的检测标准线圈和被测线圈的电感量L 的差异。六、使用保养1、试验台必须放置于通风良好，无受潮及尘埃多，不受阳光强烈照射的场所 2、试验台由专人操作，严格执行用电规程和试验程序，确认试验电流，电压等级，严防损坏试品及设备，人员的人身3、仪器仪表定期校验，确保测量准确性
