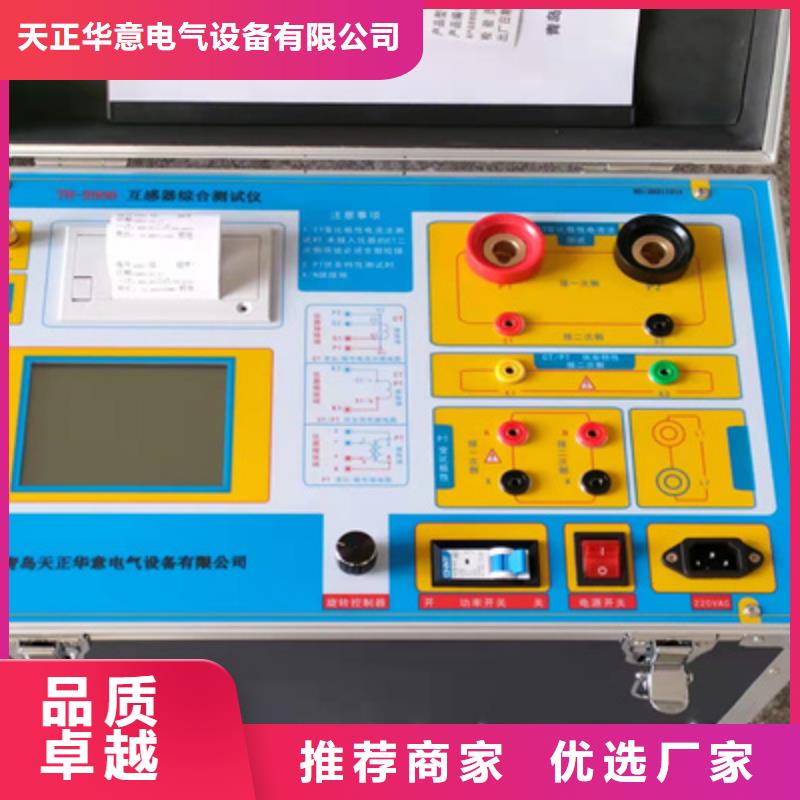

互感器综合测试仪.PC 机操作软件使用说明 11.1将配套光盘放入计算机光驱中，解压“软件”至电脑。11.2安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe” 操作软件，如图15即为上位机操作软件。11.3 在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。11.4如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：a）、将存储试验数据的U盘连接至计算机。b）、在图16中选择打开“选择文件”，出现图17操作窗口，在图16中可根据需要载入所需文件。c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。以“E”为开头的数据为角差比差结果数据。11.5 载入数据结束后，选择“确定”出现图18界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。11.6 载入全部完成后，可根据需要选择“保存”或打印结果数据。11.7 选择“保存”选项，则以WORD的形式显示结果如图19。11.8 如需继续加载试验结果数据，请先上次载入的数据。图15图16 图17图18附 录 附录一、 “校准”测试方法（以CT为例）图19，校准测试主界面图20，电压校准接线图1）参数设置： 进入CT“励磁”测试界面后，选择进入“校准”试验界面，设定好励磁电流值：0.1A ～ 5A；励磁电压值：1V～3000V。2）开始： 电压校准试验参照图19进行接线；设置好被测电压后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电压/电流值用于检测。电流校准试验参照图20进行接线，电压设定值略高于【电流设定值（A）＊负载（Ω）】，设置好被测电流/电压值后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始，试验到达设定值后将保持输出电流/电压值用于检测。
