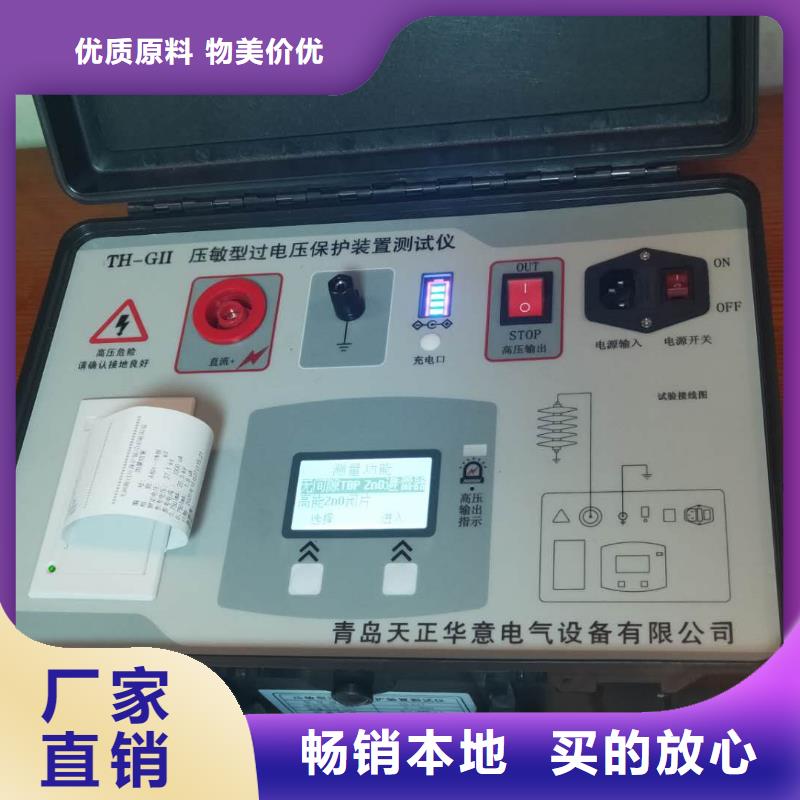

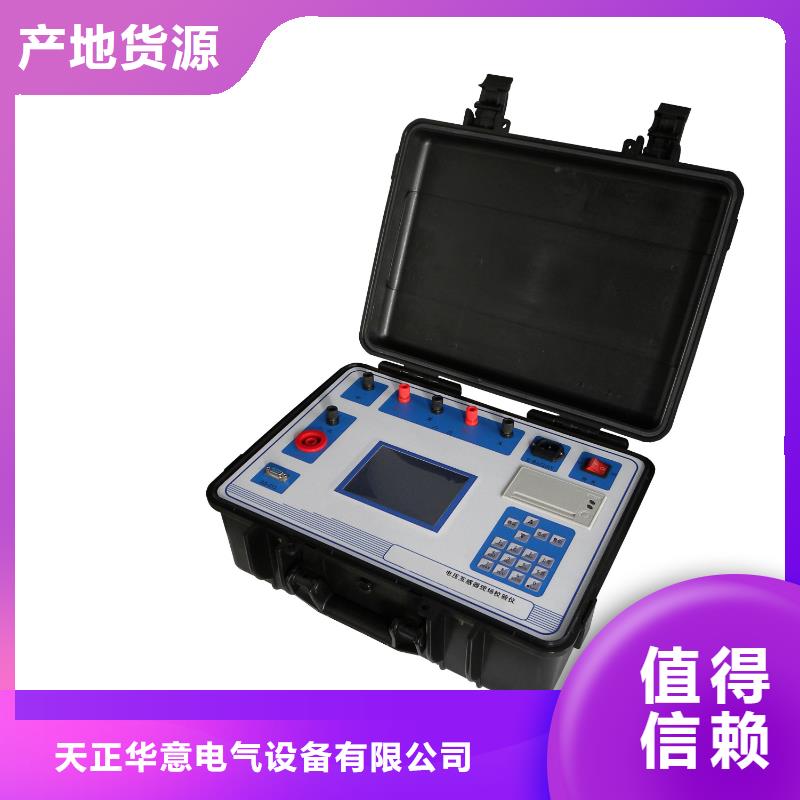

非线性电阻测试仪警告！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动升电压，测量电压电流，并能自动记录对应电流电压值2、液晶显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值显示。6、仪器轻巧、便捷适用于现场使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用电流指示精度等级。四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果； 压敏型过电压保护装置测试仪 灭磁电阻测试仪 发电机灭磁过压测试仪 发电机灭磁过压保护装置测试仪 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 过电压保护器氧化锌避雷器测试仪 过电压保护器避雷器综合测试仪 过电压保护器避雷器测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 开关柜耐压试验装置

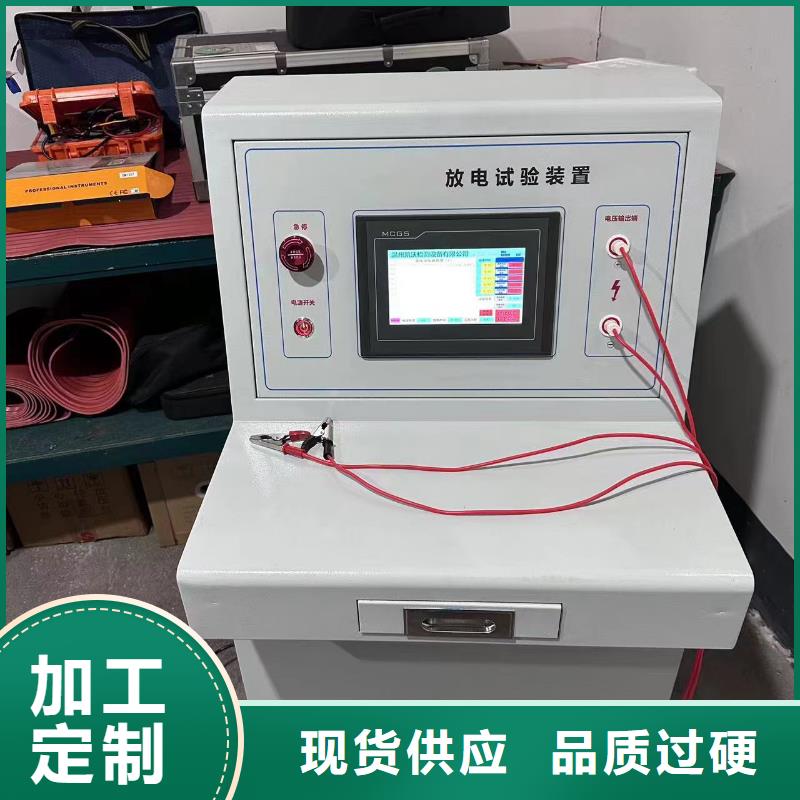

非线性电阻测试仪用笔尖(或其它坚硬带尖物体)准确点击触摸屏提示的笔针位置，依次校准完中心和周边4个角后确定退出校准程序。重启测试装置器后，触摸屏鼠标位置会恢复到正确位置。图四、电压测试界面电压测试界面左上方有测试类型选取，在做微小漏电流试验时可以选择DC 30mA档；做交流试验时可以选择AC 100 mA档；界面中部有漏电流报警限值设置，可以通过上下的加减按钮进行1毫安级的微调，也可以通过下方的控制条的随意拖动实现大范围调节。旁边有定时调节设置，通过下拉列表框可以将定时时间设定在5-180秒范围内，每个定时档位为5秒，当定时成功并启动测试后，若测试时间达到定时时间，测试装置自动复位，切断输出电压。右侧设置按钮，将把测试类型选取、漏电流限值和定时值下发至执行机构【每次按下面板启动按钮之前，请点击设置命令，以便使测试条件生效】。界面正下方为电压、电流、漏电流预置值和定时时间构成。左下方为“过电压”、“清空”和“退出”命令按钮。点过电压退出当前程序，进入过电压测试程序；点清空后，屏幕上保留的电压电流和定时值会归零；点退出结束当前程序回到桌面或NandFlash目录。界面右侧显示测试装置运行状态，绿灯亮起表示正在测试，红灯亮起表示停止测试，绿灯亮起时面板上的测试指示灯同步点亮；界面右下方显示测试类型。 工频放电电压试验装置 工频放电电压试验仪 过电压保护器校验仪 三相过电压保护器测试仪 过电压保护器三相测试仪 组合式过电压保护器测试仪 过电压保护装置 三相组合式过电压保护器测试仪 过电压保护器综合测试装置 过电压保护器综合测试仪

非线性电阻测试仪主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；灭磁及过电压性能测试仪励磁系统的灭磁及过电压测试仪励磁系统灭磁及过电压测试仪励磁系统灭磁过电压性能测试仪励磁系统灭磁及过电压性能测试仪发电机灭磁过压保护装置灭磁过电压测试装置发电机综合特性测试仪灭磁过电压和耐压测试仪灭磁过压直流特性测试仪
