对于继电器综合性能试验台产品,我们倾注了无尽的心血和热情。而我们的视频,正是我们向您展示这一成果的方式。
以下是:继电器综合性能试验台的图文介绍
电器综合试验台 信号继电器智能综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准,根据用户提出要求,并结合当前现场实际应用要求,突破了以往继电器测试台的开关多,测试盒和测试步骤多的缺点,开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点,并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数,测试线圈电阻、接点电阻仪表直接读取测试结果,无需换算,测试一体化设计,只要将继电器插入调试盒插座即可,完全由电脑操作,达到只用鼠标选择继电器型号就可完成全部测试功能,无需记忆繁杂的测试步骤,就可轻松测试。设备维护简单方便,性能稳定,可靠。适用于各种型号继电器的检修和测试、出所验收,全自动、高精度、高测试速度一个插座测试所有继电器,电压调节采用工业PLC进行调节,无需人工调节,具有数据库管理系统,可对继电器进行到位管理、台账管理、测试数据查询、打印特性标签和条码等。

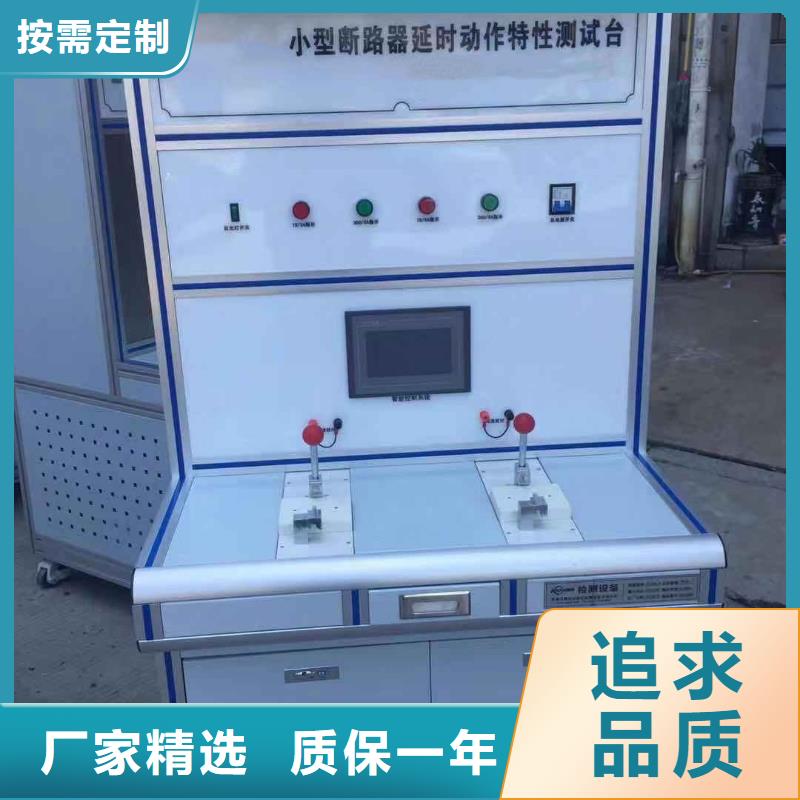

电器综合试验台当继电器达到释放状态,系统记录释放电压。试验过程中,若达到设定电压,继电器未动作,系统会进行提示。若吸合后,继电器在降压过程中未释放,系统会进行提示。8.普通继电器可以测试每对触点的时间,右键双击开始测试按钮即可出现测试面板,点击开始按钮即可进行测试。测试完成后可以点击创建报表查看测试结果,此项为单独测试项,退出后结果不予保留。7、微型断路器1.参照手动测试时步骤接好测试线。2.将面板档位打到自动测试档3.在软件上选择微型断路器型号。4.根据被测件型号设置好对应参数。5.首先点击“线圈电阻”按钮测试线圈电阻。6.然后点击“脱扣测试”,进行脱扣测试项。测试开始时,电流会迅速给到脱扣电流,并开始记时,当断路器断开时记时结束,系统记录下当前时间为脱扣时间,若脱扣时间小于保护时间,则说明测试合格。6.3、创建报表首先,在测试结束后,点击“创建报表”按钮,此时报表打开,新的报表操作对话框出现如图6-3-1所示。图 6-3-1点击“保存报表”按钮,所有的数据将会被保存。点击“打印报表”按钮,系统将打印当前EXCEL文档。点击“退出”按钮,系统不对报表做任何修改和保存,直接返回测试界面。6.4、查看报表点击“查看报表”按钮,系统将会弹出新的查看报表对话框,用来查看之前测试过的报表,在此界面下,用户可对之前生成报表进行查看、删除、传输等操作。如图6-4-1所示。图 6-4-1在左侧报告列表中选定一个报表,点击“查看报表”按钮,即可查看该报表。此时,可以对其进行打印操作。点击“U盘传输”按钮,即可将选定报表传输至,当前插入U盘。点击“删除报表”按钮,即可将选定报表进行删除操作。此功能需要密码才能删除。
天正华意电气设备(西藏分公司)以先进雄厚的技术力量,不断开发新 微机继电保护测试仪产品,大大有效的改善了 微机继电保护测试仪的生产效率。“高技术、高品质、优质的售后服务。”是公司的宗旨。它将为广大客户提供的 微机继电保护测试仪产品与服务。
电器综合试验台如果用户要对以前的测试数据进行查询,打印,只需点击界面下的“数据管理”,在界面的右边根据自己的需要进行查询。数据查询时,用户只需要选择查询的项目即可进行查询,可多选,也可单选。查询的数据首先是要进行保存之后的数据,没有保存的数据不能查询。在数据查询界面用户可对查询出的数据进行删除、打印操作,并可以生成相应的Excel文件,保存到想要的位置。6.用户可对测试结果进行保存,点击测试界面上的“保存报表”即可将测试结果存储在电脑的任意位置。7.用户点击测试界面上的“数据”,可对测试数据进行。8.用户在以下界面中,可以使用管理员模式下,对操作员进行管理,可删除和增加用户。用户点击“用户切换”,可使不同的用户来登陆测试程序。9.用户点击“退出运行”,测试界面将返回电脑桌面,程序退出。九、注意事项:1.每次测试,测试盒上只能插一个被测继电器,严禁插两个继电器进行测试。2.测克计在长时间不用时,请将里面的电池取出,以防止电池流液,损坏测克计。3.测试台在三个月内没有使用时,是通电一次。4.如果测试过程种如有意外发生,请快速按下测试台面板上的“急停”按钮。5.测试台面板上的电源插座严禁接入大功率用电器。6.测试台上严禁放置水杯等物品,防止水流到测试台内部。
