我们的数字高压绝缘电阻测试仪2025实时更新(今日/公司)视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。
以下是:数字高压绝缘电阻测试仪2025实时更新(今日/公司)的图文介绍
天正华意电气设备(西藏分公司)是从事研制开发生产 微机继电保护测试仪的厂家，技术力量雄厚、产品质量，供货及时。 微机继电保护测试仪产品设计独特，结构新颖、性能可靠。
我公司愿以良好的 微机继电保护测试仪产品，周到的服务，与各界朋友真诚合作，衷心期望海内外有识之士到我公司考察指导，并开展各种形式的经济合作，共图大业，共创辉煌！
绝缘电阻测试仪背光控制开机后，短按键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。报警值设置1、开机后，长按键，开启或关闭报警功能。2、长按键可以进入报警值设置模式，短按键选择电阻设置，短按键选择直流电压设置，短按键选择交流电压设置。再通过按（加10）键或（减10）键,或者键（加1）或（减1）键改变当前数字大小。短按键保存并退出。3、当测量电压值大于报警临界设定值或者绝缘电阻值小于报警临界设定值并已开启报警功能，仪表闪烁“ ”符号，并发出“嘟--嘟--嘟--”报警声。直流电压报警设置值为900V，交流电压报警设置值为700V，绝缘电阻报警设置值为9999MΩ。如下图示例显示（“”大于符号表明大于则报警）：图11-1 电阻设置界面 交流电压设置界面 直流电压设置数据锁定/存储1、开机后测量完成，短按键锁定当前显示数据，并自动编号存储，再次短按键退出锁定，若存储已满，仪表显示“FULL”符号。2、如下图保存显示示例：测量数据为1258MΩ，短按显示存储为第5组数据。图12-1 锁定并保存显示 存储已满显示7.13、数据查阅/删除1、开机后，如果仪表有保存的数据，长按键进入数据查阅，存储数据读取界面“MR”符号显示。短按或键以步进值为10进行查阅对应数据，短按或键以步进值为1进行查阅对应数据，再短按键退出查阅。2、如下图：查阅时屏幕左下角数字5为当前保存第5条数据，若无存储数据，LCD显示“NULL”。（右下角电阻数据显示测试所用电压，电流和电容显示单位）交流电压查阅无存储数据图13-4直流电压查阅 电流查阅 电容查阅3、在数据查阅状态下，长按键进入数据删除，短按键不删除并返回查阅界面,短按键删除所存数据并退出查阅模式，删除页面显示如下图。图13-6删除显示7.14、步进调节测电阻电压开机后，10KV电压档以下可通过短按或键以步进值为50V修改电压值，或短按或键以步进值为5V修改电压值。10KV电压档及以上可通过短按或键以步进值为500V修改电压值，或短按或键以步进值为50V修改电压值。注意：电压不超过15KV,步进精度±20％。八、电池说明1、仪表采用了12.6V 锂电池供电，当电池电量不足时，电量符号显示,请及时充电。注意：电池电量不足时会影响测量精准度测量电压越高对电池电量要求越高。

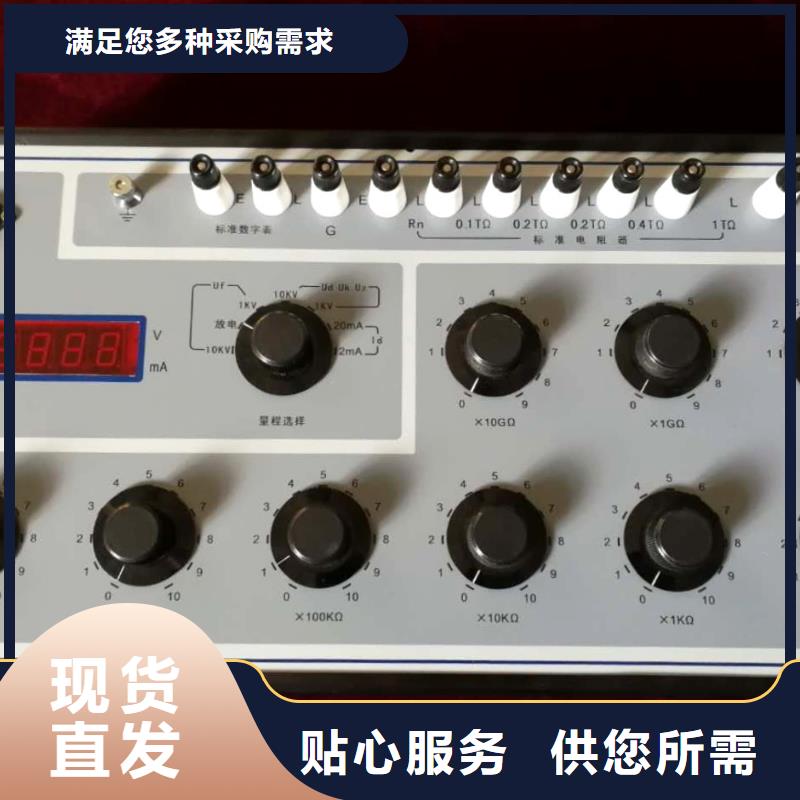

绝缘电阻测试仪 使用方法 1、检定绝缘电阻表的示值（基本）误差应按图2的方法接线，然后接通电子式绝缘电阻表的电源，启动恒速器驱动器转动指针式绝缘电阻表，按检定规程的方法和要求逐点检定绝缘电阻表的示值误差及倾斜影响的检定。0～100GΩ接线图 2、检定绝缘电阻表的开路电压、峰值电压、短路电流接线如图3。将本装置的“测量选择”开关置相应位置即可开机测试。3、检定绝缘电阻表的中值（跌落）电压的接线图如图4。参照附录1、附录2确定被检表的中值电阻值，将本装置的标准电阻器调节到该阻值，“测量选择”开关置于适合位置即可测试。由于数字表有较长的时间常数（约25S），故一次测量完毕后需停止恒速器转动或关闭电子绝缘表的电源，置“测量选择”开关于“放电”位置，待高压跌落到百伏以下时，再换量程或改变测量项目，以确保测试人员及设备。
绝缘电阻测试仪 特点智能型高压绝缘电阻测试仪，具有5个量程：500V, 1000V, 2500V, 5000V, 10000V，测试可达10TΩ。● 严格按照标准设计● 绝缘电阻量程10TΩ＠10kV● 短路电流可调节，可达5mA（可以订制高达10mA短路电流产品）。● 自动显示极化指数（PI）,诱电吸收比（DAR）的测试值，可测试漏电流和电容量。● 抗干扰性能优越，在干扰电流达到2mA时，仪器仍然保证测试精度。● 容性试品快速放电，电缆测试时，无需要人工放电，仪器自动快速放电。● 2种电源方式：使用锂离子电池供电，续航时间可达4个小时(10000V＠100M测试电阻)。 同时可以在使用状态中充电。停电时，可自动从AC电源供电转换为电池供电。● 全中文显示，中文提示操作，简单明了，并且可以显示绝缘电阻模拟柱。● 数字滤波功能，外部影响造成显示值发生偏差时刻使用滤波功能减轻影响。● 完善的保护功能，并且备熔丝烧断提示功能。3. 技术规格● 规格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 规格：测试，控制和检验用电气设备IEC60529 IP64 （外盒合闭状态）● 交流电源：220V±10％，50/60 HZ ，20 VA● 电池供电：16.8V锂离子可充电蓄电池● 电池续航时间：10000V＠100M，约4小时 ● 尺寸（长x 宽x 高）：26cm x 20cm x 16cm● 重量：3kg● 测试电压精度：标称值的 到110％● 电流测试量程：10mA● 电流测量精度：5％＋0.2nA● 短路电流：2到5mA，可调节输出 (可订制10mA短路电流)● 电容测试量程：20uF● 电容测试精度：15％＋0.03uF● 电容试品放电速率： 从10000V到10V，0.5S/μF● 绝缘电阻测试量程和度 （温度：23±5oC ， 相对温度：45 – 75％RH）量程度 500V 1000V 2500V 5000V 10000V未指100G ＞ 200G ＞ 1T ＞ 1T ＞ 2T4. 仪器介绍● 面板介绍编号 说明编号说明1 AC插头 AC指示灯3 测试端子（E、G、L）
绝缘电阻测试仪极化指数（PI）和吸收比（DAR）测试极化指数（PI）和吸收比测试(DAR)只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。将旋转开关转到档，然后按VSEL键选择要过行测试的电压值。 按SET键设置相应模式，LCD左下角显示“10:01m”为极化指数模式，显示“60:15S”为吸收比模式15秒模式，显示“60:30S”为吸收比模式30秒模式，小数字不显示任何东西的为绝缘电阻测量模式。接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下TEST测试键。LCD 显示测量值，测量后显示值固定不变后读取吸收比或者极化指数值。待测试完成后按“ ”查看吸收比或者极化指数值的除数（比如“60:15S”模式下60S的值），按“ ”键查看吸收比或者极化指数值的被除数（比如“60:15S”模式下15S的值）。再次按按“ ”或“ ”键返回。7.4极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。
