我们精心制作的【工频高压局放试验装置】雷电冲击发生器价格地道产品视频已经准备就绪，【解锁新品！】【工频高压局放试验装置】雷电冲击发生器价格地道产品视频，带你穿越新品体验之旅！
以下是:【工频高压局放试验装置】雷电冲击发生器价格地道的图文介绍
天正华意电气设备(西藏分公司)产品根据“国标”制造，高质量的 微机继电保护测试仪产品是企业发展的根本，在严把质量关的同时， 微机继电保护测试仪产品的每个部件都选自国内标准企业，还可根据客户要求用进口部件，只有不断提高 微机继电保护测试仪产品质量，才能满足客户日趋严格的质量要求，公司的发展源于自身对产品质量严格要求。在严格自身质量管理的同时，关健部件采用高品质进口产品。公司视 微机继电保护测试仪产品质量为企业生命，十分注重产品的不断开发和更新，强化质量保证体系，加强质量检测和监控。

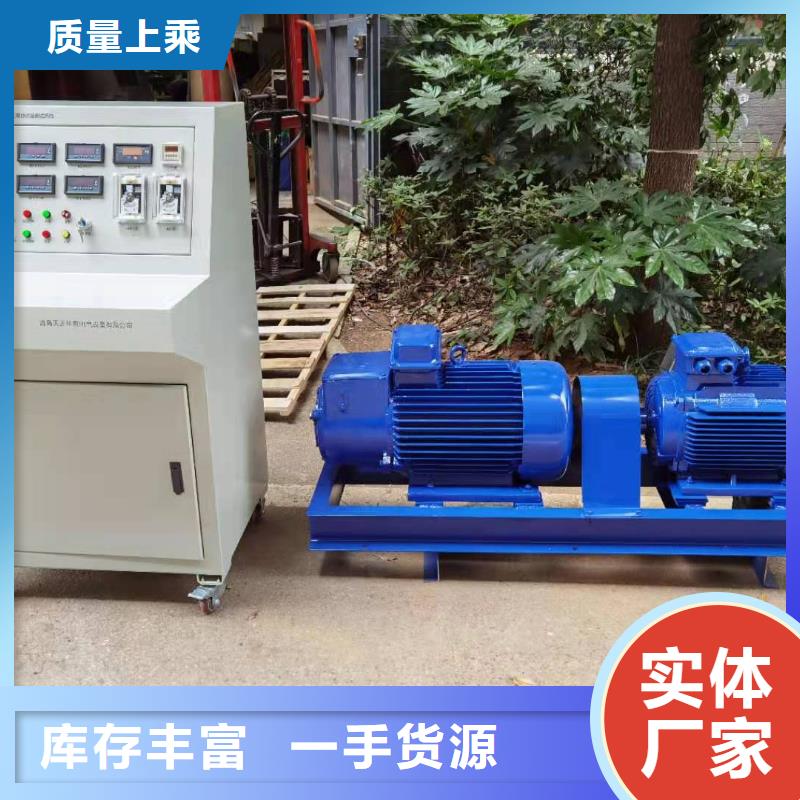

工频高压局放试验装置 工频/三倍频试验控制部分 该控制部分既可实现工频试验也可实现三倍频试验。通过旋钮切换接触器，改变试验回路，完成实验，互锁控制，互不影响。控制台设有控制、测量和保护系统。通过操作指令完成对试品在规定条件下的全部试验程序，并且测量试品的电压、电流或其它参数，耐压延时可在0-99hr时间间隔范围内调节。控制台面板安装电流、电压指示仪表，可以显示输入电压、输入电流，输出电压、输出电流等。（二）校正脉冲发生器型号：JZF-10输出电荷量档位：5 pC、10 pC、20 pC 、50pC极性：正负交替重复频率：1.2kHz频率变化范围：＞±100Hz脉冲上升沿时间：100uS注入电容：10pF 电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50pC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V（三）输入单元（检测阻抗）型号：3＃输入单元是将放电试验回路中的放电信息检测出来的重要单元，亦称为检测阻抗。本输入单元从1号~12号，及7R，能符合IEC270所的几种局部放电的检测方法（并联法、串联法、平衡法等）。本输入单元采用高频变压器的双调谐式输入回路，初次级均为LCR回路，其初级电感量在局放仪的放大器频带内与试验电路的等效电容相调谐。
工频高压局放试验装置 各项参数的含义和作用如下：?电压倍率、电流倍率正常为1（直接测量），当外接电压互感器、电流互感器时，设置成对应的电压比和电流比，。?高额定电压：指被试变压器高压侧的额定电压值，用于区别不同输入电压等级的变压器； ?低额定电压：指被试变压器低压侧的额定电压值，用于区别不同输出电压等级的变压器； ?当前温度：输入当前的被测变压器的本体温度（可通过红外测温仪测出），用于对测试结果做温度校正，仪器自动将变压器短路试验的数据包括阻抗电压和短路损耗，换算到75℃下的值。4．在选中‘三线空载’项目时进入三线空载测量屏，如图五所示：屏幕显示出空载试验各相的实际电压、电流、功率以及平均电压、空载电流、空载损耗，待数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。图五 特性三相空载屏5．在选中‘三线负载’项目时进入三线负载测量屏，如图六所示：屏幕显示出短路试验各相的实际电压、电流、功率以及平均电流、阻抗电压、负载损耗、校正到75℃下的负载损耗；数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。图六 特性三相负载屏6．在选中‘单相空载’项目时进入单相空载测量屏，如图七所示：屏幕显示出单相空载试验的实际电压、电流、空载损耗，待数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。
工频高压局放试验装置 耦合电容器型号：OWF -400/300额定频率：50Hz标称电容量：400PF额定电压：300kV工频耐压水平：330kV/1min局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：油浸移动式，由顶罩、高压臂、低压臂和底座组成，可作为耦合电容器进行局部放电测量。4、G300-0.5工频保护电阻型号：GR300-0.5额定频率：50Hz额定电压：300kV标称电阻：5kΩ局部放电量：额定电压下＜10PC 80％额定电压下≤5PC允许运行时间：同变压器结构形式：采用镍鉻丝缠绕在环氧管上，两端用连接管与变压器、分压器相连。5、KZT-9901工频控制台型号 操作装置功能：1)设有过电压、过电流等多种保护2)设有测量绕组电压表，电容分压器测量电压表（数字式三位半），变压器一次绕组电流表、电压表、二次绕组电流表等；3)采用电机驱动调压器调压，并具有上下保护和零压分闸保护功能；4)设有声光警告5)设有零压合闸、试品击穿自动回零功能6)设有耐压计时元件，到耐压时间时调压器将自动降至零位7)电源为220V控制6、电源滤波器型号：LB-150/0.38额定电压：0.38kV额定容量：150kVA衰减特性：10KHz－100KHz 衰减≥50dB100KHz－300KHz 衰减≥60dB局部放电水平： 额定电压下 Q≤ 3PC干式自然冷却结构7、JFD-2006数字式局部放电检测仪（集成在控制台内）系统主要性能技术指标可测试品的电容量范围6PF~250μF检测灵敏度允许电流
