为了让您更地了解我们的介质损耗测试仪【微机继电保护测试仪】使用方法产品，只需花费一分钟时间，您就能发现更多令人心动的细节和优势，为您的购物体验增添更多惊喜。
以下是:介质损耗测试仪【微机继电保护测试仪】使用方法的图文介绍
介质损耗测试仪高电压介损选“CN50/CN60”方式，需将外接电容参数置入仪器①打开总电源开关（注：内高压开关不要打开，不要接高压线）②按“ENT”键，光标进入“联接方式 □ 正接”，按键，则可调整为“联接方式 □ CN50联接方式 □ CN60”，按“ESC”键退出，再按“ □开始测量 ”，出现如下界面：图14Cn采用科学计数法，如5.000e1＝5.000x10 1 ＝50.00，1.000e2＝1.000x10 2 ＝100.0等,范围 0.000e0～9.999e5 (即 0～999900pF)。tgδ 设置范围 0～9.999％。按键 可以修改数值。③设置完毕后按“ESC”键，然后再按“ESC”键，开始测量，显示结果出来后，若需打印结果，按“ENT”键。 4、CVT 自激法测量CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。原理接线图:CVT测量图15实际接线图：A：接线盒内末端对地打开，二次接线全部悬空，注意做好记录，做完测试后还原。B：开介损仪总电源和内部高压允许开关。C：将光标移至“联接方式”按“ENT”键。按”或”键，选为“CVT”。按“ESC”键。D：将光标移至“测量电压”选为1KV，按“ESC”键；将光标移至“开始测量”处，按“ENT”键，开始测量等待显示结果。显示结果出来后，若需打印结果，按“ENT”键。E: CVT自激法测量时，可一次接线同时测出C1/C2，无须换线和外接任何配件。CVT自激法可按下图接线见图16注意：只有在CVT测试模式下测C1、C2；在正接或反接法下会损坏CVT！！！CVT测量 图16应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。强烈建议使用高压插座使用的高压线用黑色Cx线。

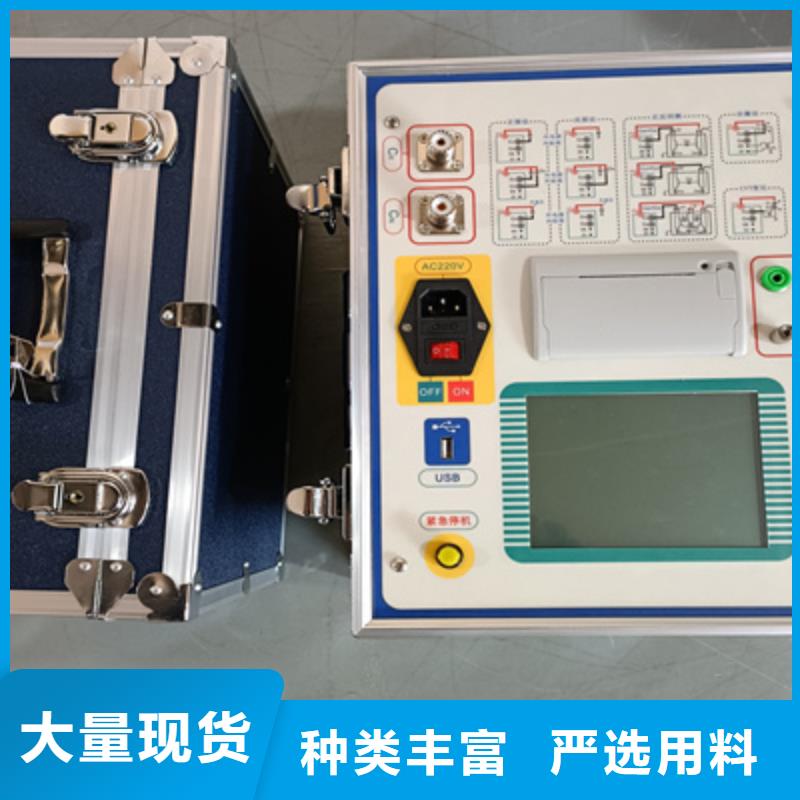

介质损耗测试仪仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图 2—1 测量原理图三、主要技术参数1使用条件-15℃∽40℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4高压输出0.5KV∽10KV每隔0.1kV精 度2％电流 200mA容 量2000VA5自激电源AC 0V∽50V/15A单 频 50.0HZ、60.0HZ 自动双变频45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ6分 辨 率tgδ: 0.001％Cx: 0.001pF7精 度△tgδ:±(读数＊1.0％＋0.040％)△C x :±(读数＊1.0％＋1.00PF)8测量范围tgδ无限制C x15pF ＜ Cx ＜ 300nF10KVCx ＜ 60nF5KVCx ＜ 150nF1KVCx ＜ 300nFCVT测试Cx ＜ 300nF9LCR测量范围电感L＞20H（2kV）电阻R＞10KΩ（2kV）LCR测量精度1％角度分辨率0.0110CVT变比范围10∽10000CVT变比精度1％CVT变比分辨率0.0111外型尺寸（主机(mm)350（L）×270（W）×270（H）外型尺寸(附件)(mm)350（L）×270（W）×160（H）12存储器大小200 组 支持U盘数据存储13重量（主机）22.75Kg重量（附件箱）5.25Kg四、面板说明图 4—11、紧急停机按钮及高压指示灯2、U盘接口3、总电源开关4、AC220V电源输入插座5、Cn标准电容输入插座6、Cx试品输入插座7、触摸显示屏8、接地接线柱9、ES自激输出10、打印机11、接线图12、高压输出HV插座13、高压线屏蔽接地端子图 4—24.1、紧急停机按钮及高压指示灯安装位置：如图4—1—①。功 能：在仪器测试过程中有高压输出时，遇紧急情况需要断开高压输出，即可按下紧急停机按钮立即从内部切断高压输出；按钮内置指示灯作为高压输出指示灯。 4.2、U盘接口安装位置：如图4—1—②。功 能：可把仪器内部保存的测试数据导入并保存到U盘中。注 意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后，方可拔出U盘，否则有可能烧毁U盘。4.3、总电源开关安装位置：
天正华意电气设备有限公司(西藏分公司)科研力量雄厚，拥有一支经验丰富、富有创新能力的 微机继电保护测试仪技术研发团队，以多年自主知识产权的工业自动化控制技术为基础，为客户提供优质的 微机继电保护测试仪产品和解决方案，并形成安装、调试、运行维护、技术升级、远程数据分析等一系列配套服务。
介质损耗测试仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?
