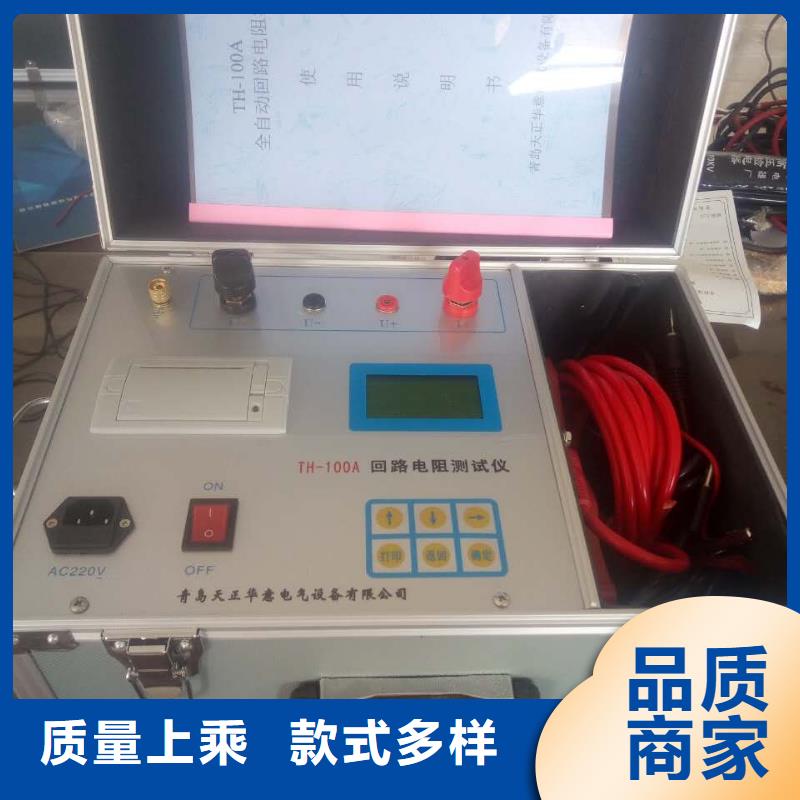

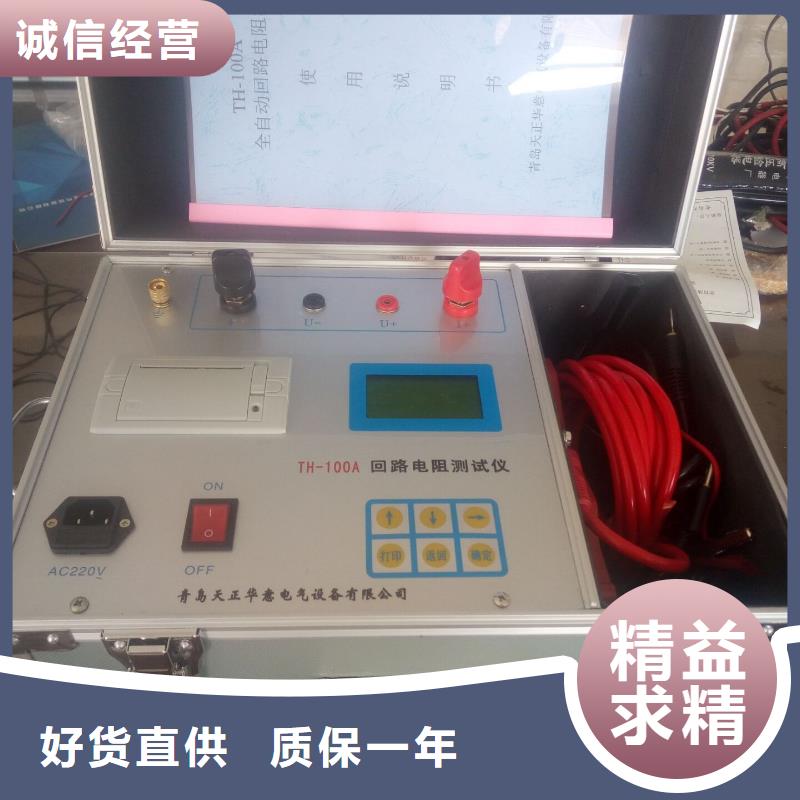

回路电阻测试仪 目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-100A回路电阻测试仪是根据中华人民共和国电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用标准的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。二、用途TH-100A回路电阻测试仪适用于高压开关接触电阻（ 回路电阻 ）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。三、性能特点(1)大电流：采用电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。(2)抗干扰能力强：在严重干扰条件下，液晶屏一位数据能稳定在±1个字范围内，读数稳定，重复性好。(3)使用寿命长：全部采用高精度电阻，有效的环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。(4)携带方便：体积小、重量轻。

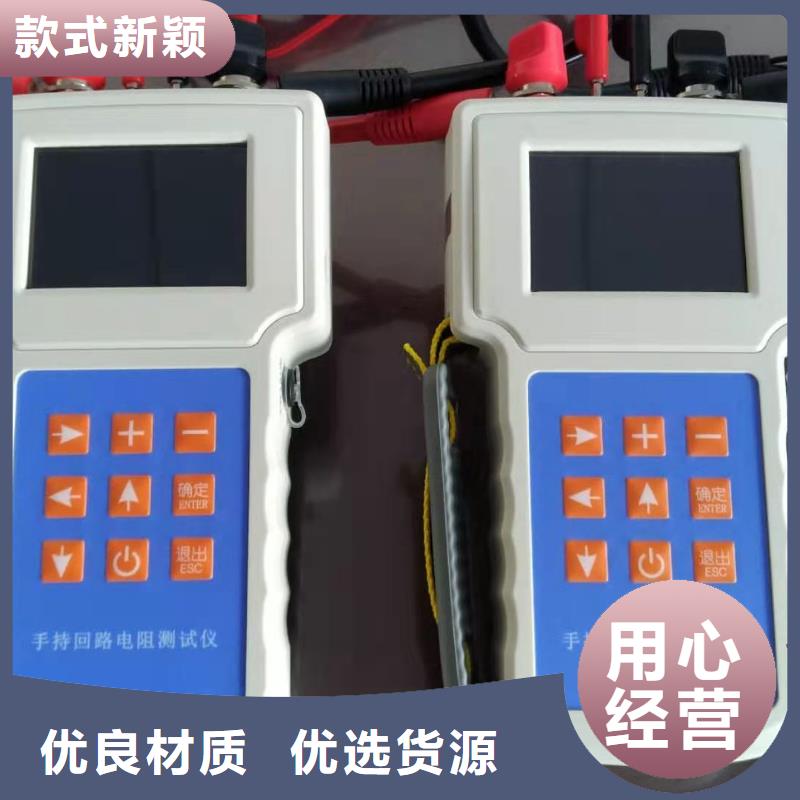

回路电阻测试仪 开机 长按一行中间的电源键可以开机，界面如下：6.3 关机 短按一行中间的电源键可以关机。6.4 测量 开机后按“→”键移动选择“测量”菜单，然后按“确定”键，进入测量设置界面如下：注意： 第1种方式为“快速方式” 使用的参数为电流100A，时间3秒，只能测量0～2mΩ的电阻。若要测量更大范围的阻值请使用其它电流模式。第2种方式中电流可选择100A、50A。第3种方式中电流可选择100A、50A、30A。然后按“→”键移动选择各菜单，“确定”键用于确认进入或执行此内容。比如选择“100A”处按“＋”或“-”键将改变数值，按“→”键移动到“启动测量”上，然后按“确定”键将开始测量，界面如下：然后按“→”键移动选择“保存数据”，然后按“确定”键将进入保存数据页面，保存数据到本机内部空间。数据将根据时间自动命名也可自编号方便快捷。注意：在测试中或停止测试后，按“退出”键可终止测试，返回上级菜单。在测量完后按“↑”键可使用语音播报数值。6.5日期设置开机后进入“设置”界面，再进入“日期设置”，如下：按“→”键移动选择数字，然后按按“＋”或“-”键更改数值，选择“保存”然后按“确定”键，日期将设置成功！然后按“退出”键退出即可。6.6处理数据开机后，按“→”键选择“数据”，进入后界面如下：6.6.1按“→”键选择“查看数据”，按“确定”键进入，界面如下： 如果保存的历史数据较多，可按“↑”或“↓”键上下翻页。6.6.2 按“→”键选择“蓝牙打印”，进入后，再打开蓝牙打印机，等待打印机开机就绪后，此时只有“STAUS”蓝灯亮时，即可开始打印设置好的n条数据。6.6.3 按“→”键选择“U盘导出”，进入后选择“开始导出”，按“确定”键即可导出所有数据到U盘，文件名为“TestData.txt”。6.7查看帮助在开机后按“→”键移动到“帮助”上，即可查看帮助内容。6.8设置背光在开机后的主界面下，按“＋”或“-”键，将调节背光的亮度。6.9设置音量在开机后的主界面下，按“↑”或“↓”键，将调节开机音量的大小。
