内蒙古兴安变压器有载开关测试仪 交直流法检测变压器有载开关技术已成熟本产品主要用于开关带绕组状态下，在变电站现场检测变压器有载分接开关的过度波形，开关的电压等级范围是10kV～500kV，测试接线不受变压器绕组结线方式的限制，适应于各种结线组别的三相、单相变压器、电抗器等有载分接开关动作过度波形的测试。本产品使用单相220V电源作为工作电源，将单相电源变换为三相可调试验用电源，将试验电源加到变压器高压侧套管上，启动有载开关切换，本产品能将变压器有载开关带绕组状态下动作过程交流波形录制保存下来，通过观察分析开关切换过程中开关各触点的交流波形，能准确判断出变压器有载开关是否存在过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。本产品设计采用成熟的现代计算机技术、高速采集数据信息处理技术将交流测试技术应用于分接开关现场试验中，采用高速采集数据技术（采集速度达200 k/s/通道以上）对开关过度波形连续采集存储，在开关带绕组状态下能准确捕捉到开关动作过程中所产生的瞬变点（不做滤波处理），测试出的开关过度波形是真实的，通过分析真实的开关过度波形，对波形的解析结果是 性的，不存在无法判读等技术争议问题。交流法测试接线不受变压器绕组结线方式的限制，解决了长期以来在现场采用直流方法试验存在的问题。使用《交直流参数变压器有载开关现场检测装置》在现场测试已积累了丰富的经验，并已获取了多台开关实测事例。《交直流参数变压器有载开关现场检测装置》将成为现场常规测试设备，已得到推广应用。
天正华意电气设备(兴安市分公司)是一家专业生产销售 微机继电保护测试仪厂家。主要产品有： 微机继电保护测试仪。公司一贯坚持“质量di yi，用户至上，优质服务，信守合同”的宗旨，凭借着高质量的产品，良好的信誉，优质的服务，产品畅销全国近三十多个省，竭诚与国内外商家双赢合作，共同发展，共创辉煌！

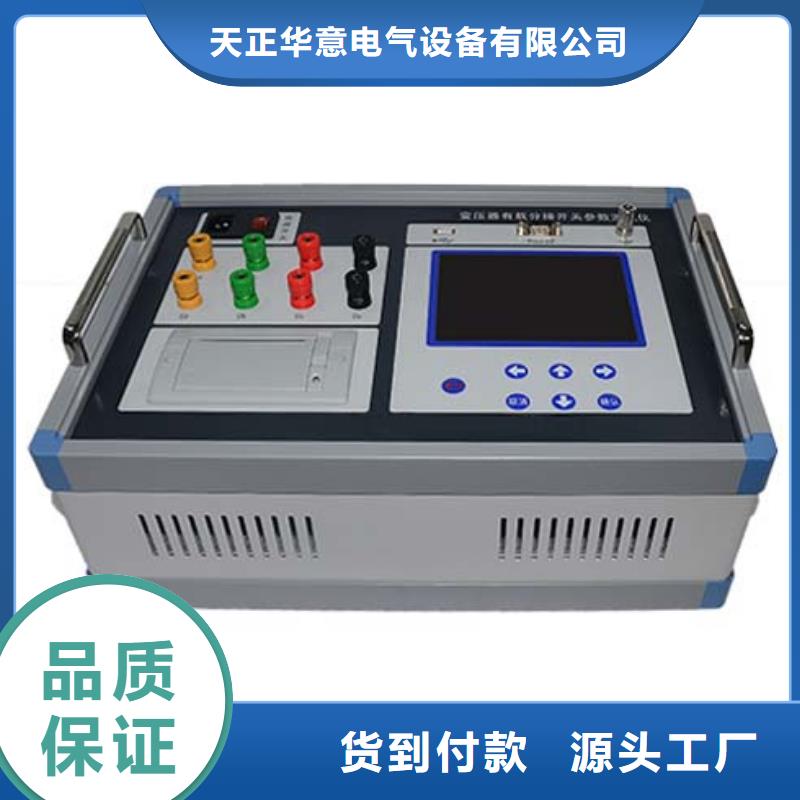

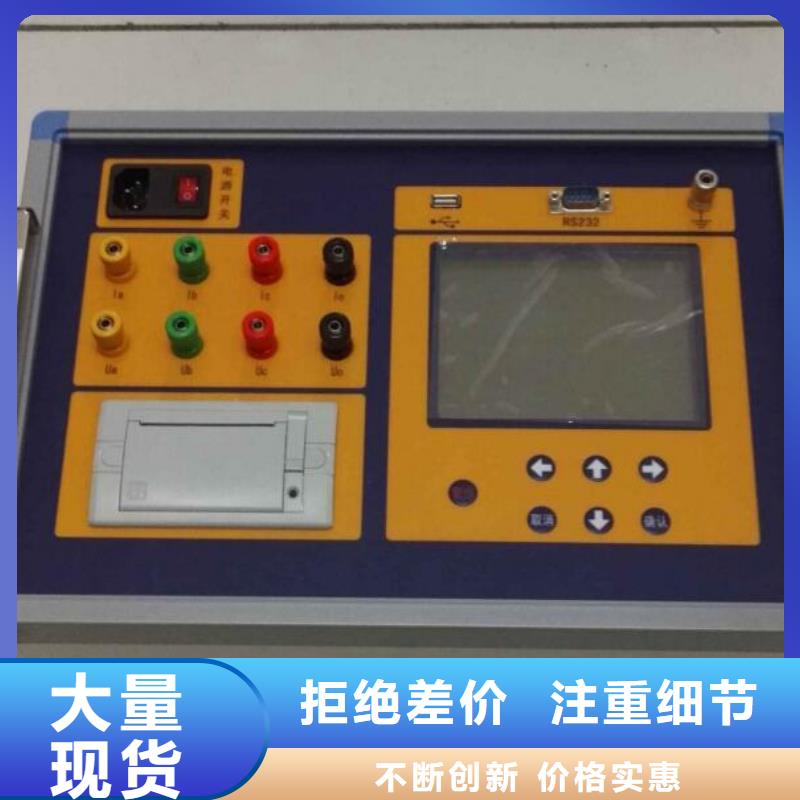

内蒙古兴安变压器有载开关测试仪仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座,开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。（4）调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时
内蒙古兴安变压器有载开关测试仪波形分析界面波形分析界面如图9所示，顶部的Ra,Rb,Rc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。共有八组标尺“三相时间”、 “三相电阻”、“A相时间”、“A相电阻”、“B相时间”、“B相电阻”、“C相时间”、“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”,“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为标尺1的移动，“↑、↓”为微调（一次1个格），“←、→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。
