无论您是初次接触还是已经熟悉，我们的地下管线测试仪产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。

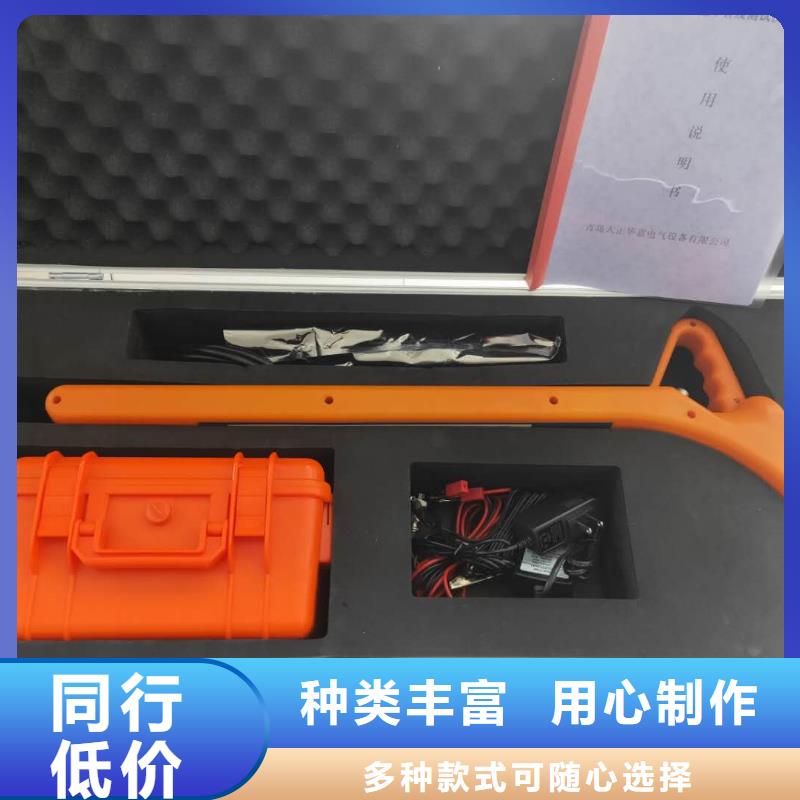

以下是:地下管线测试仪的图文介绍

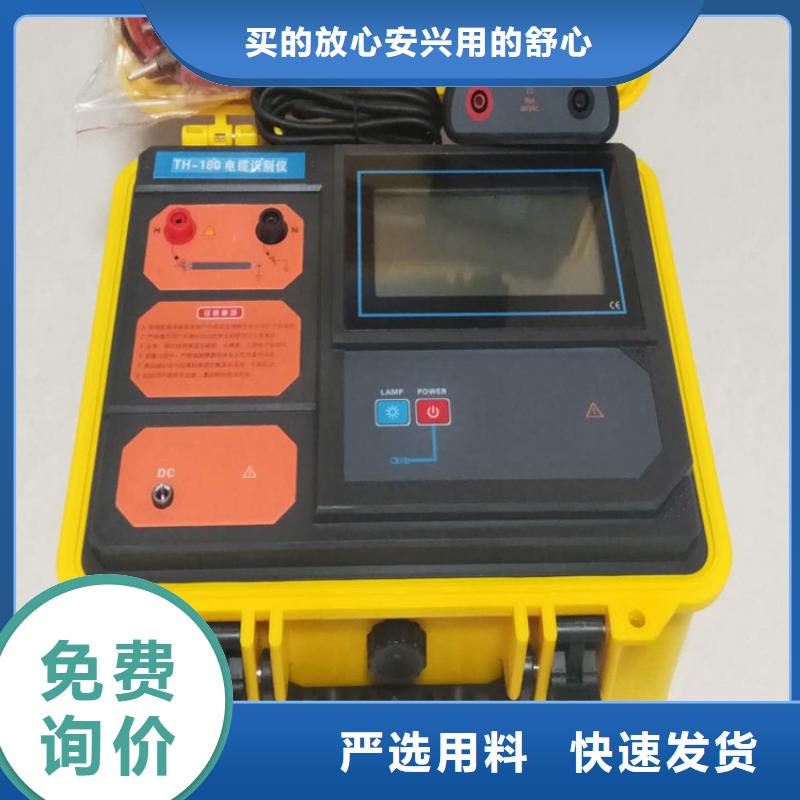

电缆故障探测仪技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离

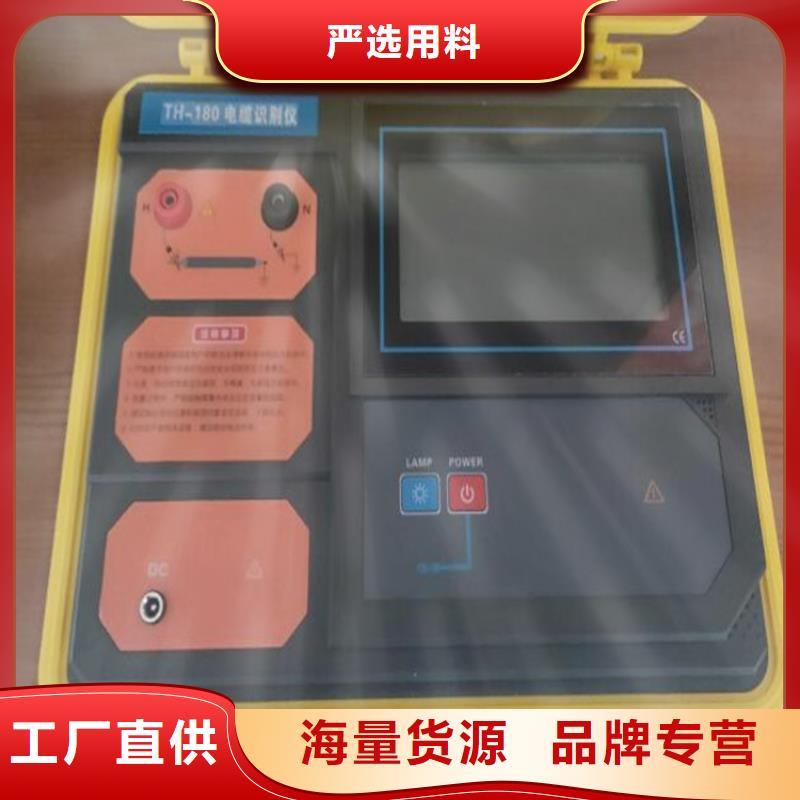

电缆故障探测仪.操作界面介绍：采样方式 点击 键弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络法”、“三次脉冲”、“八次脉冲”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法，配合多次脉冲发生器使用）。电缆长度点击 键，弹出电缆长度选择子菜单。子菜单中包括8个选项，分别为：50m、300m、1km、2km、5km、10km、30km、60km。根据测试距离选择合适的电缆长度，按对应的子菜单键可以对电缆长度进行选择，仪器开机默认300m，再按“电缆长”键退出此项功能。注意：在高压闪络法测试中此项不做选择。电缆类型点击 键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯”、“油浸纸型”、“不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“ ”键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。④主页点击键可以返回初始界面。打印（选配）点击键可以将界面打印出来。
天正华意电气设备(武威市分公司)地处平度市平安路2号，是一家专业从事 微机继电保护测试仪销售、运输为一体的综合性现代化企业，提供 微机继电保护测试仪价格行情，公司主营产品 微机继电保护测试仪。欢迎新老客户咨询铝板价格，24小时免费咨询。

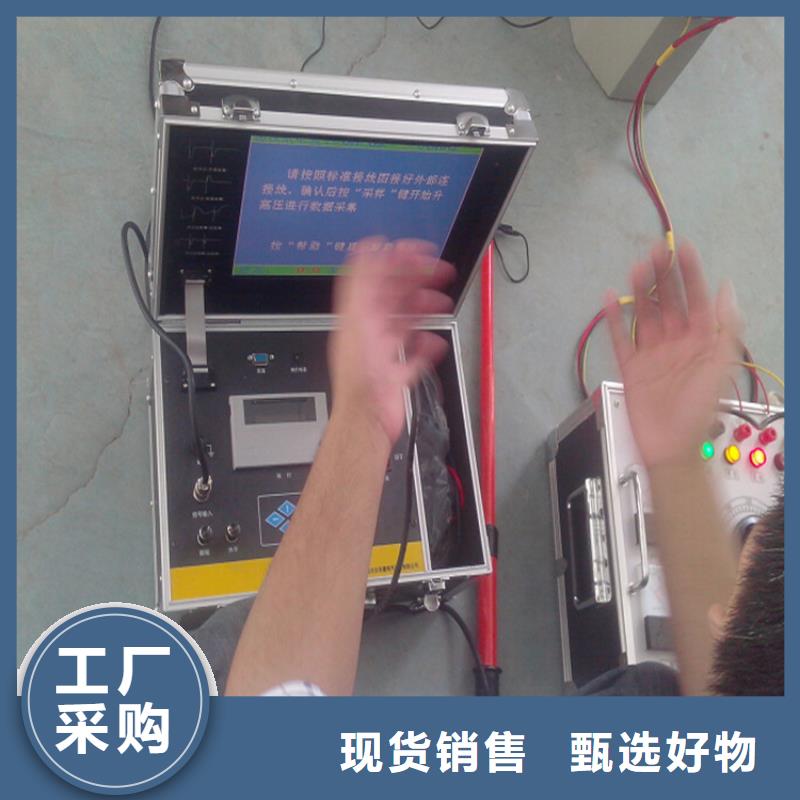

电缆故障探测仪把本设备的电源线、高压输出线连接好（注意：接线时，未使用的相线与测试地一起接大地）。 再将设备的保护接地线接变电站的地网，确保接地良好。同时在测试地线上连接好放电棒。2.根据测试目的选择接线方式，将高压输出接线钳和故障电缆连接，具体接线方式请参见配套测距仪和定点仪的使用说明书。3.将调压调整旋钮旋到零位。接通AC220V电源线，打开电源开关，电源指示灯亮。4.根据电缆的故障性质选择放电模式 ,电缆泄漏电流很小的闪络性故障测距时选择直流，其他故障测距时选择单次，定点时选择周期 。5.再次检查接线和设备工作方式是否正确！6.将电压调整旋钮调至零位，零位指示灯点亮，按高压合/分按钮，高压合指示灯点亮，表示高压输入电源已接通。7.根据电缆的耐压水平，调节高压调整旋钮，使高压指示达到规定的电压。电压调整旋钮离开零位后，零位指示灯熄灭。8.选择放电模式：一般单次放电方式是为电缆故障测距设置的，只有按一下单次放电按钮才进行一次放电； 周期放电方式是为故障定点设置的，放电周期约为5秒。9.进行测距或定点时,可根据放电时电压指示变化大小判断故障点是否击穿。当设备对电缆进行一次高压冲击时，若高压指示变化较大，说明故障点已经被击穿；若高压指示变化较小，说明故障点没有击穿。故障点没有击穿时，不能进行故障测距和故障定点，需要进一步调高输出电压。10.工作完毕后，按高压合/分按钮，高压分指示灯亮，设备自动将内部的高压储能电容存储的电荷放掉，之后再关闭电源开关，再用放电棒高对压输出端放电。强烈建议在关闭电源开关之前，将高压调整按钮恢复零位！11.放电完毕后，待高压指示的指示为零，确保仪器不带电后，拆除接线，将线缆等收入附件包，以便下次使用。第四章 维护和质保仪器若有质量问题，仪器主机及附件三年保修。 仪器若在保修期之内因为使用不当造成损坏；或超过保修期发生的产品质量问题，我公司负责维修，维修时只收取更换器件的成本费。超过上述期限，维修时只收取更换的器件成本费。本机没有用户可自行维修的部分，若出现问题，请不要试图自行维修，以免扩大故障，甚至发生触电危险，请立即与本公司联系，以便维修。
电缆故障探测仪.点击或键进行图形缩放。标尺1和标尺2进行数据卡位时，先选择或 ，手指点到波形卡点处，就会出现卡点光标，再通过移动或来进行精准分析故障位置。⑧数据保存点击键，弹出保存对话框，提示要保存的号段，此时按“是”，即屏中上半部显示的红色波形被保存在该号段，按“否”退出。⑨自动判距点击键，游标进行自动定位，显示屏上方自动显示故障距离。六、测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相，黑夹子也可以夹在接地的铠上。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、电缆长度“300m”、电缆类型为“交联乙烯”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。低压脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。
