我们的现场实拍视频将带您走进#绝缘靴手套高压泄漏电流测控仪#选择我们产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:#绝缘靴手套高压泄漏电流测控仪#选择我们的图文介绍

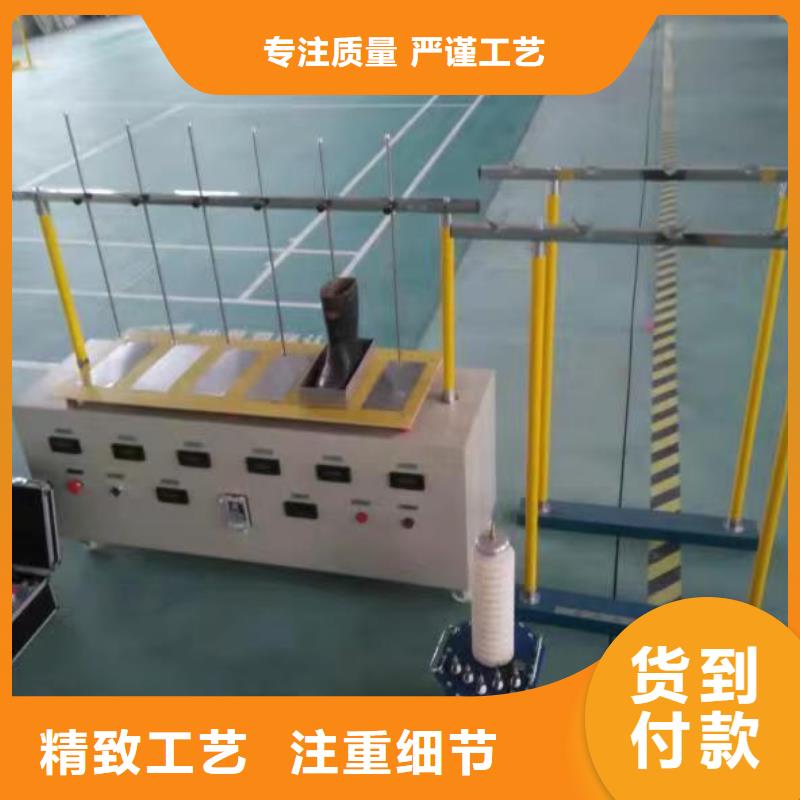

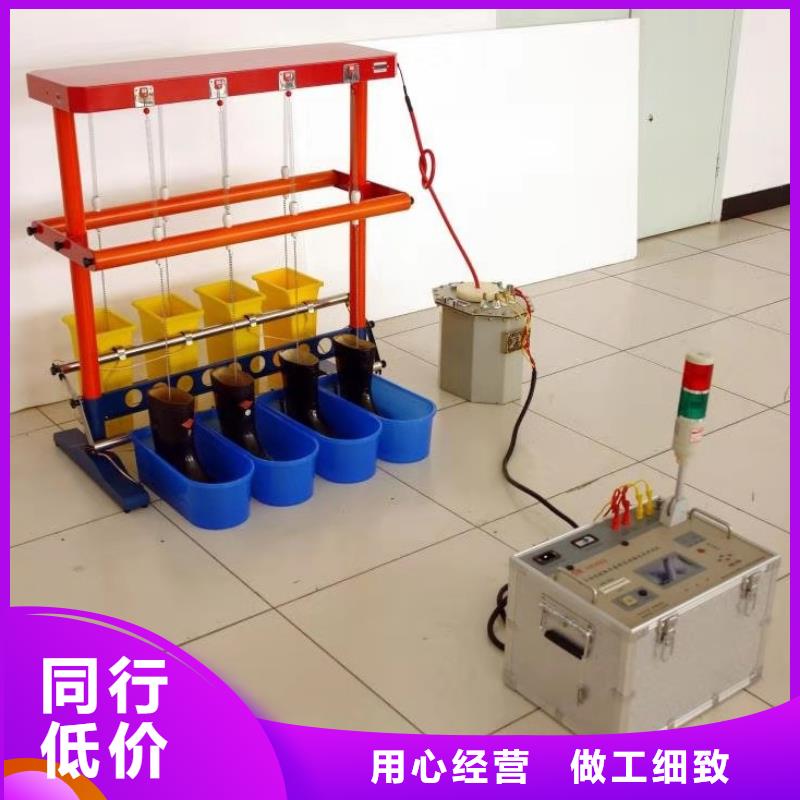

绝缘鞋手套耐压装置注意：1. 请在测量前仔细检查所有设置参数，非专业人员请勿随意修改参数。2. 请勿在测量过程中设置参数。九、打印说明试验完成后按 键进入打印程序，如图：如上图所示方可进行打印注意：1. 进行数据打印时，只能对当前测试的结果进行打印。 2. 用户在测试前直接进入打印状态进行打印，此时所打印出来的数据均为零。打印样式十、使用说明1. 将水槽注水（水槽整个三分之二），被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。2. 绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。 3. 检查总电源是否与输入电源一致（~ 220V 50Hz），用操作箱配的多芯电缆把操作箱同试验台相连接。4. 合上电源开关,进入测量状态，系统自检几秒钟。5. 按下测试按钮,请注意显示屏下方的提示，显示屏上的高压电压栏应有高压电压显示(kV),同时显示6路的泄露电流值(mA)。6. 在升压的过程中报警蜂鸣器会工作发出响声,表示此时正在升压，请密切注视电压值和电流值。当电压升至设定电压值时，升压就会停止，此时就会自动计时，到时间后就会自动降压。(如图一)7. 注意观泄漏电流值，如有绝缘靴（手套）绝缘性能下降，此时该泄漏电流将有所指示。试验过程中如任何一路电流指示超出被试品规定的范围，系统就会自动切断高压电源，关掉电源开关找出相关原因再进行试验。8. 在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，其对应的数据将会反白显示,并且被保持。系统将自动回零，以便下次试验。9. 每次做完试验后必须关了电源开关后，再打开电源开关做试验即可。使用条件1. 环境温度：0--40℃2. 海拔高度：＜1000M3. 相对湿度：＜85％4. 使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。
天正华意电气设备(芜湖市分公司)主营 微机继电保护测试仪。公司经营多年来，“以诚信求生存，以质量谋发展”为宗旨，我公司不断引进高素质人才，打造自己的营销队伍，争取在业内创造丰碑。长期现货供应,厂家直销,工艺精湛,产品质量保障，凭着诚信为本，科学生产，严格管理，完善服务的企业宗旨，依靠的企业员工精心打造国际品牌和产品，我们竭诚与国内外新老客户紧密合作共创企业辉煌的明天。
绝缘鞋手套耐压装置简要的故障排除故障现象 原因分析排除方法备注开机无任何显示 1)电源未接通接通电源更换保险管应更换同型号保险管不能用其它型号代替2)仪器10A保险管未安装好或开路重新安装保险管或更换保险管无电流电压指示1)设备内部插件松动检查设备，排除故障 2)试验回路有开路故障检查试验回路排除开路故障注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压:交流220V±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。十四、运输与贮存■ 运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。■ 贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮十五、开箱及检查■ 开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。■ 检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。十六、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。 十七、维护保养1.该装置使用完毕后，应将水槽放在无染的地方。2.若长期不使用应该保持水槽内清洁无污染，电极杆、绝缘杆无水分。3.使用前应测量绝缘杆的绝缘电阻，必要时用高压测试其耐压值不得低于30KV.
绝缘鞋手套耐压装置绝缘靴试验方法16.1 常用绝缘靴试验绝缘靴性试验的电压是15kV，保持1分钟，泄漏电流不大于7.5mA者为合格。该7.5mA判定值是固定的。放好绝缘靴后请直接按操作界面进行试验。16.2 其它试验其它试验时，试验方法同上，仅在电压和泄漏电流两个参数上有区别：试验电压可根据用户需要自定，保持1分钟，泄漏电流机器设定不大于10mA者为合格，用户可根据具体情况自行判定（或参照附录的国标）。十七、绝缘手套试验方法17.1 低压型绝缘手套试验：低压型绝缘手套性试验的电压是2.5kV，保持1分钟，泄漏电流不大于2.5mA者为合格。该2.5mA判定值是固定的 默认的值是2.5mA。安装试件后直接按试验机上的操作界面试验。17.2 高压型绝缘手套试验该试验的方法同7.1，仅在电压和泄漏电流两个参数上有区别：高压型绝缘手套性试验的电压是8kV，保持1分钟，泄漏电流不大于9mA者为合格。十八、常见故障及其排除序号故障描述故障排除方法1打开测量装置后，信号发送指示灯不亮或常亮电池电压太低，应及时充电；重新开机，使其进行上电复位。测量装置充电时充电指示灯不亮 检查电源插座里的保险丝是否烧毁操作箱打开电源后无反应检查电源插座里的保险丝是否烧毁5 试验机上电流表不显示电流表背后的插头或测控箱背后的供电插头松脱使用中测试数据明显不合理接地不良会引起仪器数据严重波动。应刮净地点上的油漆和锈蚀，务必保证0电阻接地！如果测量接地试品，试品地和仪器应共地连接，保持地电位一致。空气湿度过大空气湿度大会产生比较大的电晕，在不击穿的情况下可以正常试验8无线传输信号不正常如果试验过程中高压测试电流远大于低压测试电流，或相反，请检查无线传输
绝缘鞋手套耐压装置一．设备就位：建议将设备一字型就位，从左往右依次是龙门液压架，电气控制柜，帽试验台。建议设备离墙50厘米以上，方便接线及维护。二．连接油管：1、准备安装用的工具：活络扳、梅花板、开口板等2、打开控制柜前后门，在油箱上方阀块上可看到两根油管管，将此两根油管分别从控制柜侧面圆孔中引出，3、控制柜中两根油管上下排列，龙门架上两组油管也是上下排列，按照“上接上，下接下”的方式连接油管。注意用力拧紧，以防漏油。三．加液压油：将46号液压油加入到控制柜中的液压油箱中。数量为36升（32公斤）。本产品已加好，可跳过此步骤。四．连电气线：将A,B,C,N三相四线电源线一头经柜侧园孔穿进接到控制柜中的接线排对应A,B,C,N端子上，一头连接到外部空气开关上，注意零线N不可接错；将帽试验台上两根线P01和COM连接到控制柜中的接线排对应端子上。产品出厂时除传感器和以上电缆外其他电路均己正确连接，请勿改变电气连接线。因擅自改变电气连接导致的设备损坏，将不列入保修范围之内。五．连传感器：将M12/16转接头接到龙门架上方中间的连接座中，将小拉力传感器接到转接头上，将传感器线接头接到控制柜中控制板的左插座上（传感器1）；将帽冲击传感器线接头接到控制板的右插座上（传感器2）。注意不可接错。六．试验运行：扳上墙面电源总开关，通电后按“电源开关”和“电机运行”按钮，观察电机风扇的转动方向，如不是顺时针转动，请停电后将A,B,C三相中任意两相掉线即可。电机转动正确后，采用手动方式操作，请一直按“油缸上升”按钮，注意观察油管连接处是否漏油？等油缸上升到处后，按“油缸下降”按钮，将油缸下降到底。若有渗漏，则对渗漏接头处重新连接。安装调试和试运行结束！
